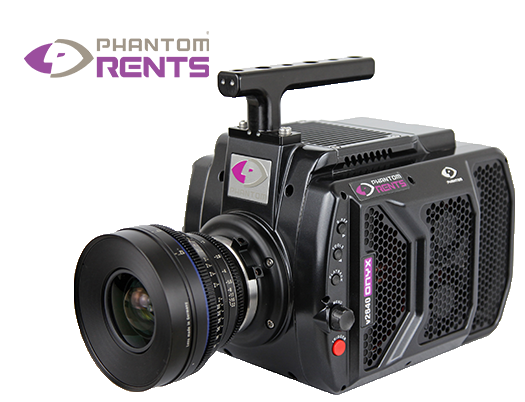

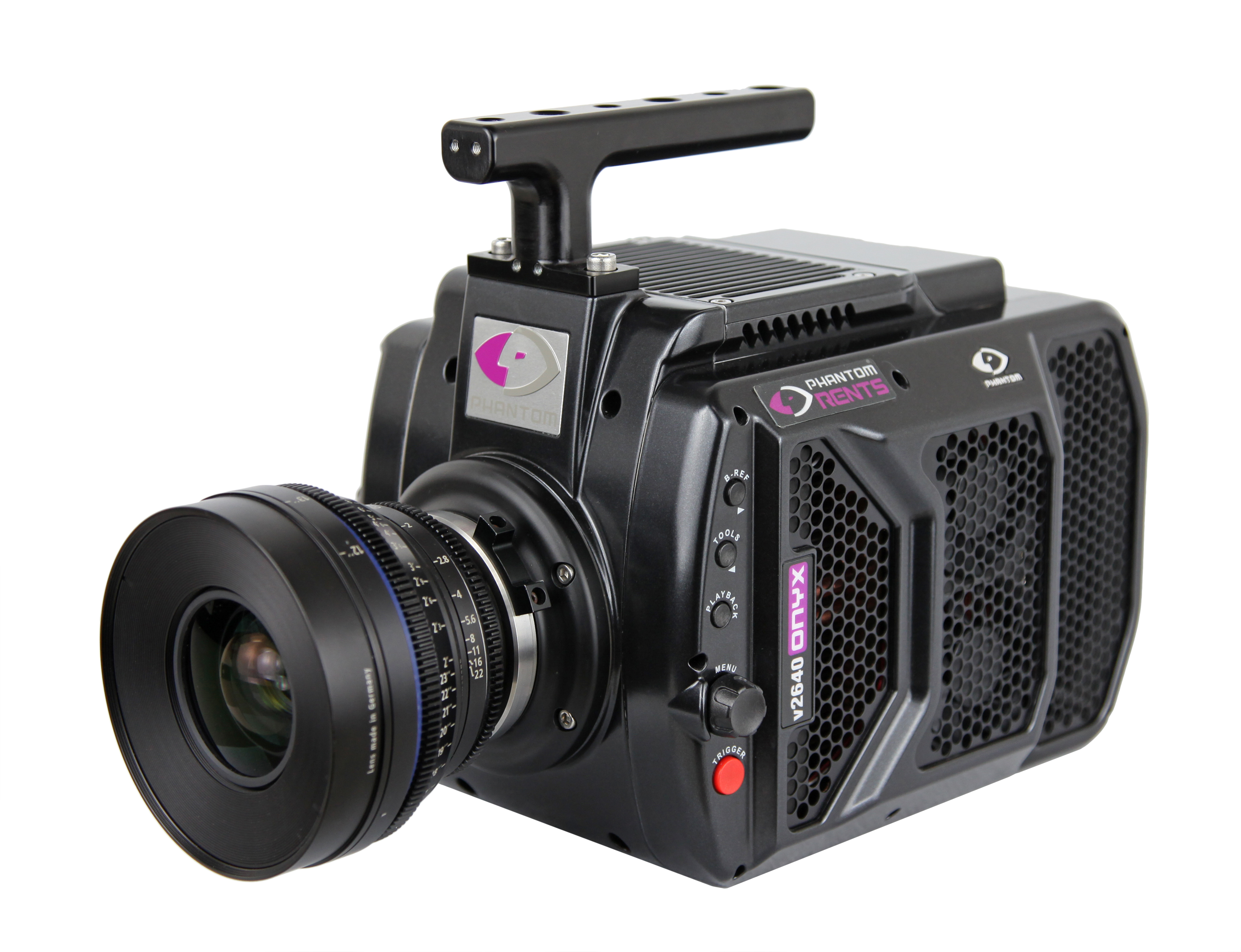

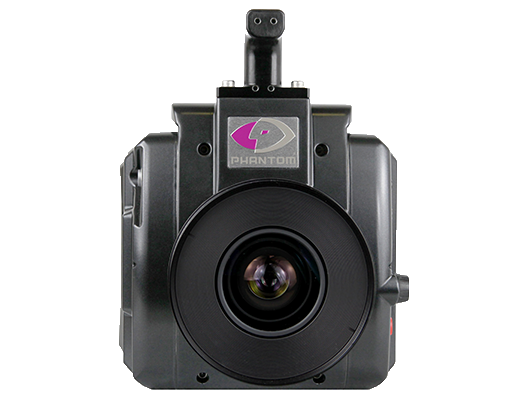

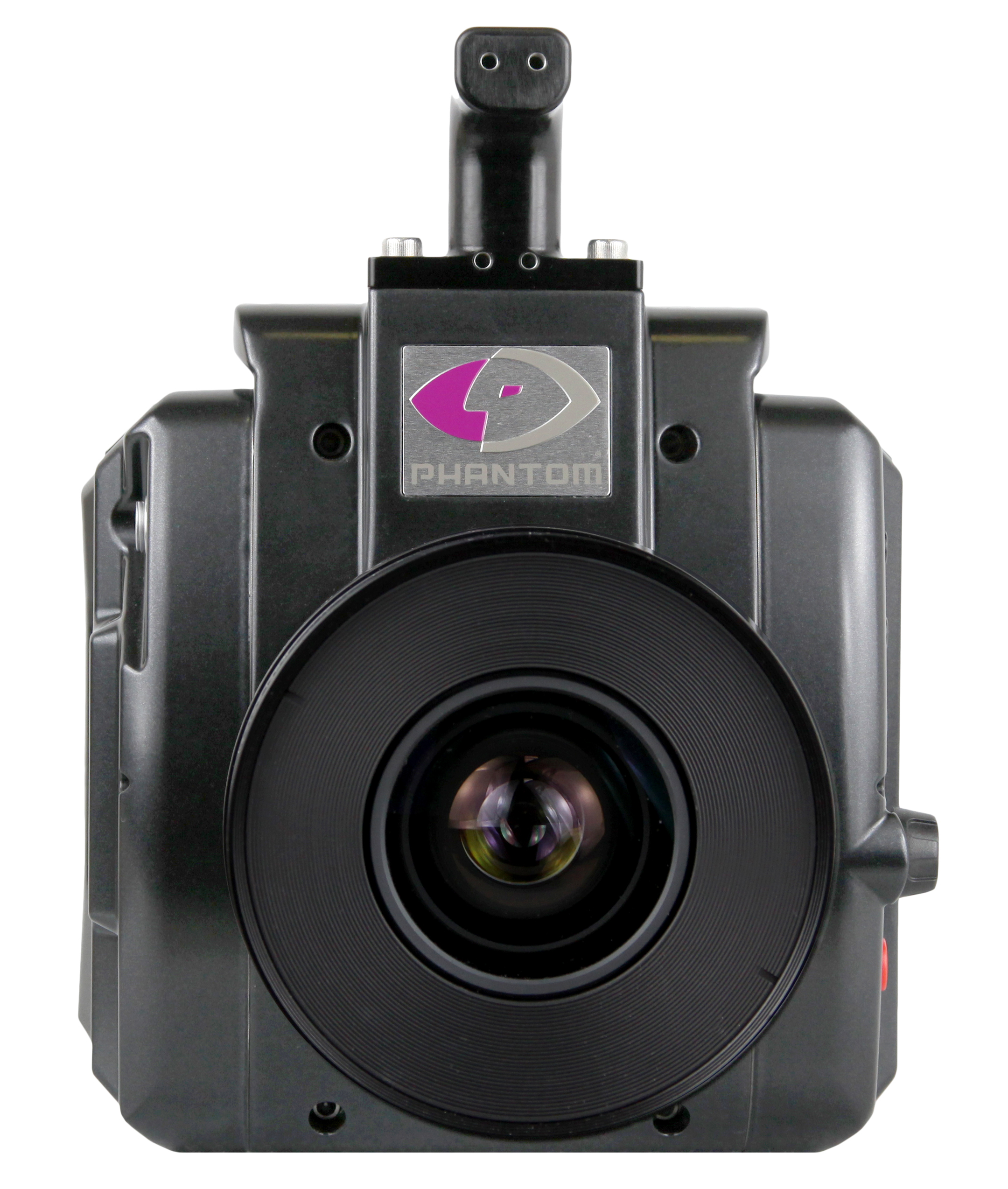

v2640 ONYX
Phantom v2640 ONYX是v2640的影视制作版本，只能租用。通过采用世界上最快的400 万像素传感器，它具有一系列友好的影视制作功能。
下载数据表
- 2048 x 1952时为6,600 fps
- 1920 x 1080时为12,500 fps
- 曝光指数范围：3,200 - 16,000
- 144GB和288GB RAM选项
- 多种成像模式
v2640 Onyx是Phantom摄像机的一个特殊型号，只能从Vision Research和不同地区的特定合作伙伴处租用。 Onyx改装自我们的v2640科学摄像机，是世界上最快的400 万像素摄像机，适用于影视制作行业。Onyx配有一个全黑外壳和光学低通滤波器（OLPF），可以减少由传感器的拜耳图案CFA引起的混叠伪像。
媒体制作的图像质量至关重要，而Phantom v2640 Onyx具有多种功能，有助于生成原始图像。它在所有Phantom摄像机中具有最低的噪声等级，仅为7.2e-。当结合了所有Phantom全域快门摄像机中最高的动态范围：64dB时，可得到清晰的图像，能够显示图像中最暗和最亮部分的细节。
可互换镜头卡口可适应尼康、PL、C和带电子控制的佳能EF镜头，提高了灵活性。 标准模式下的相关双采样（CDS）可提供具有暗区域的清晰图像。
媒体制作的图像质量至关重要，而Phantom v2640 Onyx具有多种功能，有助于生成原始图像。它在所有Phantom摄像机中具有最低的噪声等级，仅为7.2e-。当结合了所有Phantom全域快门摄像机中最高的动态范围：64dB时，可得到清晰的图像，能够显示图像中最暗和最亮部分的细节。
可互换镜头卡口可适应尼康、PL、C和带电子控制的佳能EF镜头，提高了灵活性。 标准模式下的相关双采样（CDS）可提供具有暗区域的清晰图像。
主要特点
- 2049 x 1952分辨率
- 13.5 μm像素大小。
- 35mm、近方形、传感器格式
- 机身控制按键和SDI输出
- 摄像机上10Gb以太网
- 兼容Cinmag V
包装箱内包含哪些物品？
- 带XLR扩展器的电源
- 以太网电缆
- Pelican箱
标准模式
| 分辨率 | FPS |
|---|---|
| 2048 x 1952 | 4,855 |
| 2048 x 1440 | 6,510 |
| 1920 x 1080 | 8,575 |
| 1024 x 976 | 9,440 |
| 640 x 480 | 18,120 |
| 1792 x 8 | 144,970 |
标准像素融合模式
| 分辨率 | FPS |
|---|---|
| 1024 x 976 | 18,390 |
| 896 x 720 | 24,230 |
| 640 x 480 | 34,490 |
| 256 x 320 | 48,060 |
| 256 x 64 | 129,550 |
| 896 x 16 | 190,060 |
高速模式
| 分辨率 | FPS |
|---|---|
| 2048 x 1952 | 6,600 |
| 2048 x 1440 | 8,880 |
| 1920 x 1080 | 12,500 |
| 1024 x 976 | 14,740 |
| 1792 x 720 | 19,690 |
| 640 x 480 | 28,760 |
| 1792 x 8 | 303,460 |
高速像素融合模式
| 分辨率 | FPS |
|---|---|
| 1024 x 976 | 25,030 |
| 896 x 720 | 37,360 |
| 640 x 480 | 53,290 |
| 256 x 320 | 74,460 |
| 256 x 64 | 204,270 |
| 896 x 16 | 303,460 |
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
Phantom v2640 Onyx是v2640的一个特别版本，拥有对媒体制作非常重要的配置，如黑色外壳、标准PL卡口和光学低通滤波器（OLPF）。v2640是市场上速度最快的400 万像素摄像机，在2048x1952的全分辨率下可实现6,600 fps。它具有出色的图像质量，动态范围为64.1dB，噪声仅为7.2e-，可提供清晰、细腻的图像。Onyx可从Vision Research和世界各地的特定合作伙伴处租用。
吞吐量/拍摄速度
- 26 Gpx/秒
- 全分辨率2048 x 1952时的最大速度为6,600 fps。
- 最小帧速率为100 fps
传感器参数
- CMOS传感器
- 2048 x 1952像素
- 13.5 µm像素大小
- 27.6 mm x 26.3 mm；
- 超35毫米宽；38.2毫米对角线
- 12位深度
- TE和热管冷却
- CAR以128 x 8的增量递增，
- 标准模式：
- ISO彩色3,200D，
- E.I.范围3,200-16,000D；
- 高速模式：
- ISO彩色3,200D，
- E.I.范围3,200-16,000D
曝光
- 1 µs最小标准曝光时间，
- 标配最小曝光为499 ns
- 具有FAST选件时在高速模式下的最小曝光为142 ns
- 全局电子快门
- 自动曝光
- PIV的快门关闭模式
存储
- 144 GB标准RAM
- 288 GB可选RAM。
- 用于非易失性存储的CineMag IV和V（高达8 TB）
录制时间
- 在最大fps、12位、2048 x 1952分辨率和录制到144GB RAM时为3.9秒。
- 当以较低帧速率直接录制到CineMag时，可以获得更长的时间
特殊功能
- 标配10Gb以太网
- 可将内存最多分成63段
- 连续录制
- Memory gate
- 事件标记
- 帧时间戳
- IRIG输入（调制和未调制）
- IRIG输出（未调制）
- 同步触发
- 用于定时、经度和纬度的GPS输入
- 用于PIV曝光的快门关闭模式
- 490 间隔时间 - 标准模式
- 696 ns间隔时间 - HS模式
- 连拍模式
- 用于自动执行/手动执行黑平衡（CSR）的内部机械快门
- 辅助IP地址
触发
- 可编程触发位置（前/后触发录制）
- 基于图像的自动触发
- 从软件、机身控制按键或硬件BNC触发
- 兼容高压（HV） 触发器
时钟和同步
- 帧同步到内部或外部时钟（FSYNC）
- IRIG输入/输出
- Ready输出（准备录制的信号）
- Strobe输出（曝光期间呈低电平）
信号
- 可编程I/O端口包括：
- 可调（分配和定义）信号
- 帧同步
- Strobe
- 事件
- 触发输出
- Ready和更多

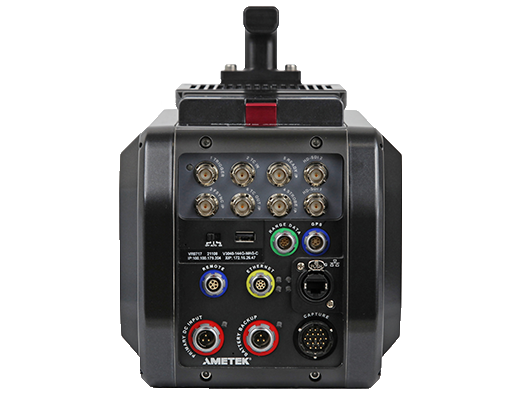

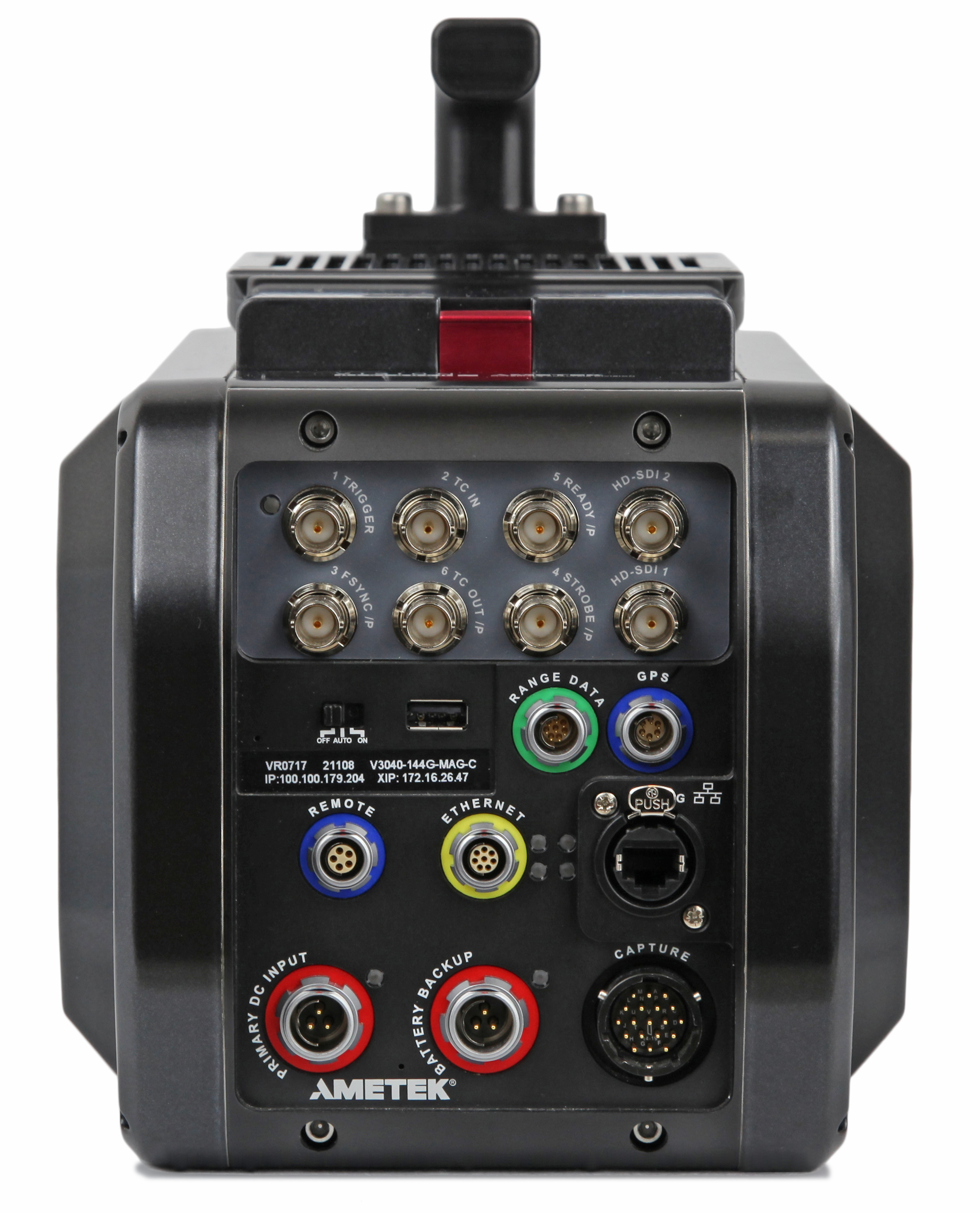

- 摄像机机身上专用的BNC接口，包括帧同步、触发、时间码输入、时间码输出和Strobe
- 摄像机机身上的空间数据输入
- 远程端口
- 用于定时、经度和纬度的GPS输入
- Capture接口，可用信号：
- 事件、触发、Strobe、Ready
- IRIG输入 ＆ IRIG输出
- 视频输出
- 串行端口
- 电源输出
- A-Sync（IBAT触发）
- 预触发/Memgate）
连接
用于控制和数据的Gb以太网和10Gb以太网
相机控制
- Phantom摄像机控制软件（PCC）
- 标配机身控制按键
- 可提供SDK
视频输出
- 摄像机上有两个HD-SDI BNC端口。
- 分量取景器端口。
- 支持高达1080p30。
镜头
- 标配PL卡口
- 佳能EOS卡口可选
- 尼康卡口可选，
- 支持F ＆ G式镜头。
- （不包括镜头）
图像处理
- 亮度
- 增益
- 伽玛
- 饱和
- 色调
- 白平衡
- 颜色插值算法
- 杂散光
- 底电平
- 风格曲线
- 滤波器
- 色彩矩阵
- PCC中的图像翻转和旋转
- 裁切
- 缩放
数据采集
- 美国国家仪器公司的M和X系列
- 在PCC中集成的DAQ型号支持
运动分析
- 通过Phantom应用程序进行基本测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 用于目标跟踪的手动和自动点收集
- 兼容第三方解决方案
支持文件格式
- Cine、压缩的Cine、Cine RAW
- AVI、h.264 mp4
- Apple ProRes .mov
- Multipage TIFF、MXF PAL、MXF NTSC
- 未压缩的QuickTime
- Windows BMP
- OS/2 BMP
- PCX、TGA、TIFF
- LEAD、JPEG、JTIF
- RAW、DNG、DPX
供电
- 包括100 - 240 VAC、280瓦电源
- 摄像机后面板上有20 - 28 VDC备用电池输入
外观规格
- 无手柄：
- 11 x 7.5 x 7.43英寸（长、宽、高）
- 28 x 19 x 18.88厘米（长、宽、高）
- 手柄增加了2.24英寸（5.7厘米）的高度。
- 重量：17磅，8盎司，8.1千克
环境参数
- 工作温度：
- o-10至+50 C
- 10G工作温度：+5 - +50°C
- 储存温度：-20至+70°C
- 湿度：95％，不结露
- 海拔高度：
- 操作：海拔0至10 k英尺
- 非操作：海拔-500至50 k英尺
- 法规（EMI/EMC/ESD）：
- 排放：EN 61326-1，FCC第15部分
- 免疫：EN 61326-1
- 随机振动：
- 操作：7.5 Grms，3轴，IAW MIL-STD-202G。
- 冲击：
- 操作：5.5G，11毫秒锯齿，3轴，总共60个脉冲。
- 非操作：30G，11毫秒锯齿，3轴，总共60个脉冲。
- 安全：IEC 60950
应用程序接口
- Phantom SDK
- LabView
- MatLab
发货时包含
- 电源
- Fischer以太网电缆
- Phantom PCC软件
- 纸质操作手册
- 装在Pelican箱中运输
选件
- 佳能EOS镜头卡口
- F卡口
热门附件
- CineMag V
- CineStation IV
- 与摄像机上控件结合使用的视频监视器
Phantom CineStation IV
CineMag IV和CineMag V录制介质的下载站。 包括Gb和10Gb以太网支持标准。
适用于UHS、V系列和Flex2K的EOS镜头卡口
适用于Phantom UHS（VXXXX）、V系列和Flex2K摄像机的佳能EOS镜头卡口。提供电子光圈和对焦控制。
触发开关，6英尺（2米）电缆
触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB，按下按钮即可手动触发摄像机。
YPRPB分量视频线
连接到摄像机的Fischer取景器端口，以便通过XLR-4供电和通过Y、PR和PB BNC提供分量视频。适用于带分量视频输入的摄像机上视频监视器。 与Phantom UHS和Flex4K摄像机系列兼容。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商：
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
是的，您可以！ 我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息，请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用，后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接，并通过“远程端口”（V系列、UHS和Flex摄像机）连接到Phantom摄像机。 请注意，Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是，可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
- Semote手持遥控器包括一个手持单元和一个摄像单元，用于传输信号。该设备提供长达约30米的连接。
- iPhantom应用程序适用于所有Apple IOS设备，可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机（带版本106之后的固件）特别有用，因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件（phantom@ametek.com），说明您想要分享的内容。在邮件正文中，请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后，我们将与您协商如何发送素材（我们更喜欢原始的电影文件）。然后，我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次，这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机（这些不再出货）均归类为ECCN 7A994。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
草莓
使用Phantom v2640 ONYX捕捉到草莓破碎成汁水过程的诸多细节。
v2640 Onyx拍摄蜜蜂
视频用Phantom v2640 ONYX以每秒5000帧的速度拍摄。 镜头：蔡司100mm微距镜头；电源：Blue Shape电力库。
