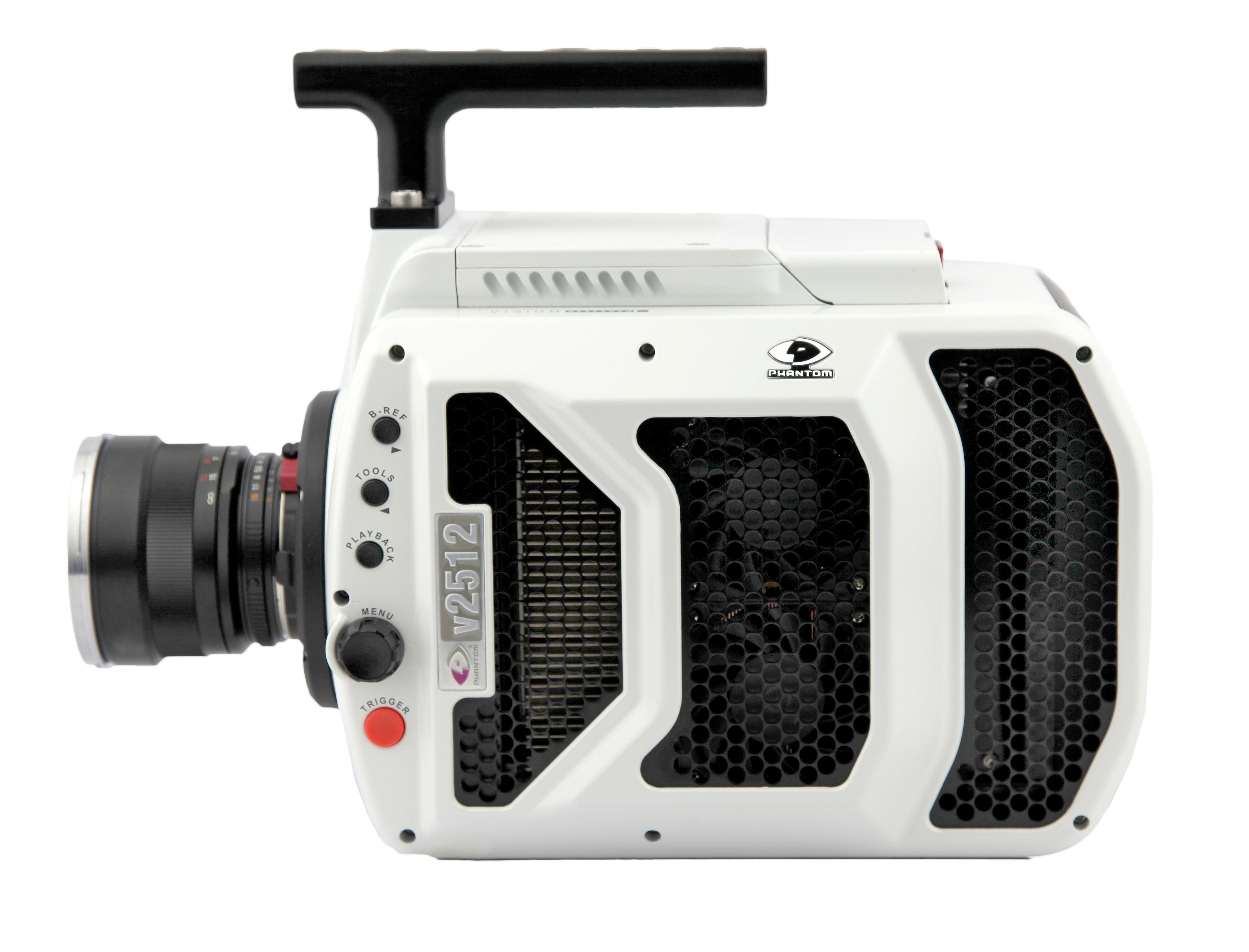

v2512
Phantom v2512在25 Gpx吞吐量系列中具有最大的速度。我们高度灵敏、专有的CMOS传感器结合了方便的数据管理技术，可在速度关键的时刻生成清晰的图像。
- 1280 x 800时为25,700 fps
- 曝光指数范围：
- 黑白32,000 - 160,000
- 彩色6,400 - 32,000
- 72GB、144GB或288GB RAM
- 10Gb以太网和高达8TB的CineMag
Phantom v2512通过每秒25 Gpx的吞吐量产生超过25,700 fps的速度。使用FAST*选项，v2512在256 x 32最低分辨率和265ns曝光时间下最高可达100万fps。专有传感器的像素大小为28微米，可提高灵敏度和12位灰度等级。
多样性连接、高级功能使用、以及与CineMage IV和CineMag V数据系统的兼容性增加了v2512的灵活性。内部RAM最多可做63个分区，以实现连续录制和提高下载效率。
*FAST选件受出口管制。有关更多信息，请访问www.phantomhighspeed.com/news/whoweare/export
主要特点：
- 28微米像素大小
- 12位灰度等级
- 连接包括：
- 时间码
- FSYNC
- GPS（全球定位系统）
- 范围数据
- 触发
- 63个分区内存
- 连续录制
包装箱内包含哪些物品？
- 带XLR延长线的电源
- 以太网电缆
- Capture电缆
- 坚固的Pelican箱
*可根据要求提供印刷版手册和PCC软件光盘
| 分辨率 | FPS |
|---|---|
| 1280 x 800 | 25,700 |
| 1280 x 720 | 28,500 |
| 1024 x 512 | 47,400 |
| 640 x 480 | 70,100 |
| 512 x 384 | 99,800 |
| 256 x 256 | 206,300 |
| 256 x 128 | 380,100 |
| 128 x 64* | 783,100 |
| 128 x 32* | 1,000,000 |
| 128 x 16* | 1,000,000 |
*FAST选件，受出口管制
- 作为市场上速度最快的百万像素数字高速摄像机，v2512能够在1280 x 800的全分辨率下达到超过25,000帧/秒（fps）。如果使用FAST选件，则可以在低分辨率下达到1,000,000 fps。
- 25 Gpx/s
- 全分辨率1280 x 800时的最大速度大于25,000 fps
- 低分辨率256 x 32时的最大速度为1,000,000 fps（需要受出口管制的FAST选件），无FAST选件时为663,250 fps
- 以高达1Gpx/秒的吞吐量直接录制到CineMag
- 最小帧速率为100 fps
- CMOS图像传感器
- 1280 x 800像素
- 28 μm像素大小
- 35.8 mm x 22.4 mm
- 12位灰度等级
- TE和热管冷却
- CAR以128 x 16的增量递增
- ISO黑白32,000D；100,000T
- ISO彩色6,400D；10,000T
- E.I.范围32,000-160,000D（黑白）；6,400-32,000D（彩色）
- 最小标准曝光时间为1 μs，FAST选件（受出口管制）的最小曝光时间为265 ns
- 全局电子快门
- 极限动态范围（EDR）
- 自动曝光
- PIV的快门关闭模式
- 72 GB、144 GB、288 GB高速内部RAM

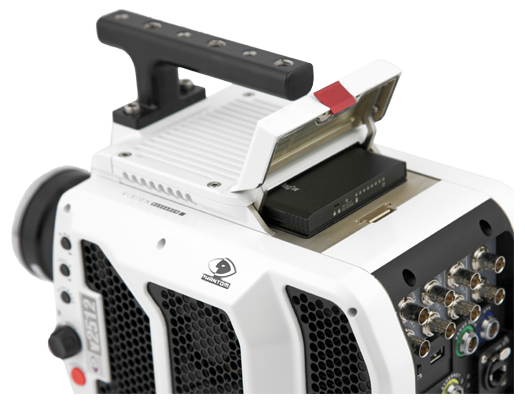

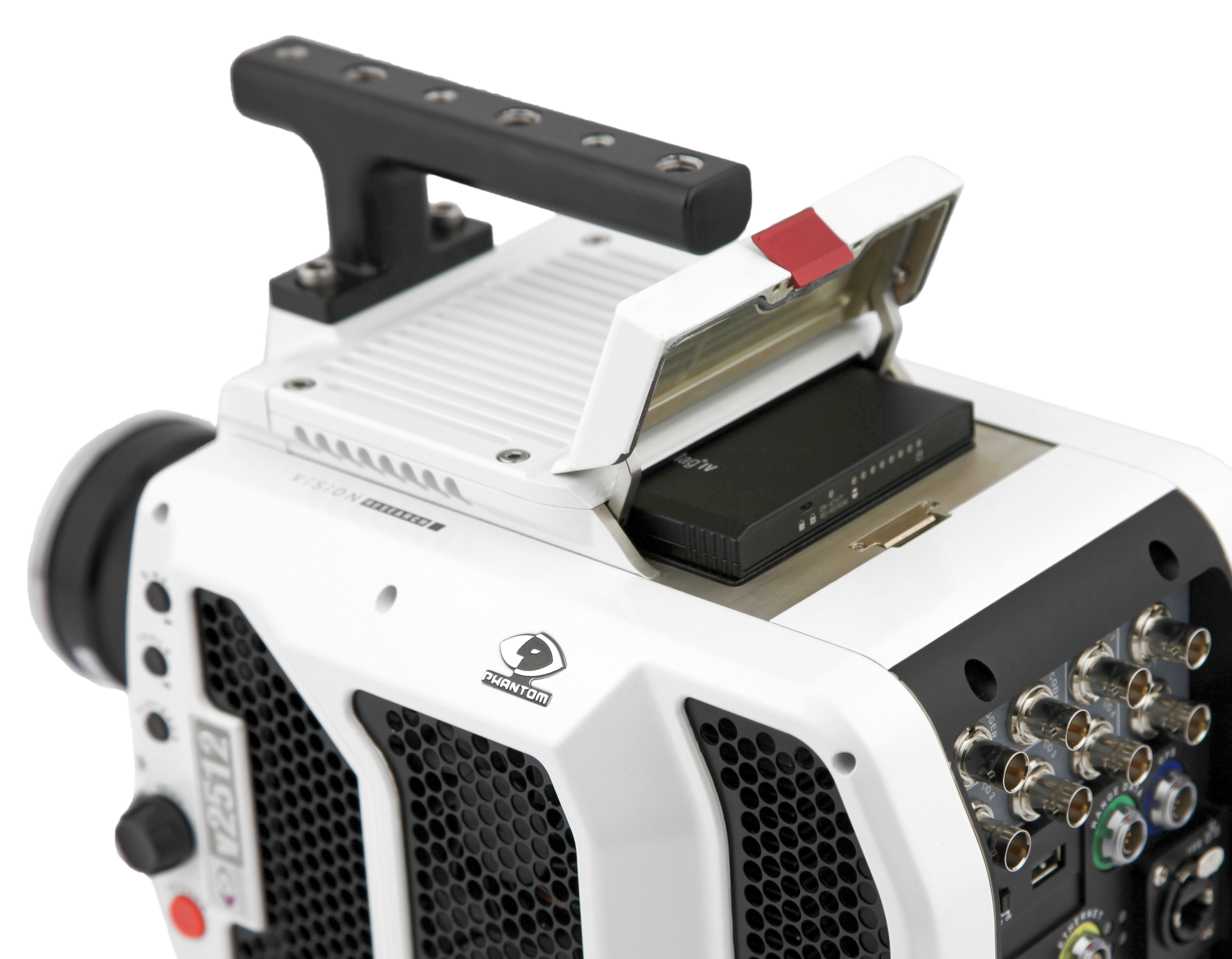

- 用于非易失性存储的CineMag IV（1 TB、2 TB）
- 以最大帧速率、12位、1280 x 800分辨率录制到最大内存时为7.6秒
- 当以较低帧速率直接录制到CineMag时，可以获得更长的录制时间
- 在多电影模式下最多可存储63个电影的分段内存
- 连续录制
- Memory gate
- 事件标记
- 帧时间戳
- IRIG输入（调制和未调制）
- IRIG输出（未调制）
- 同步触发
- 用于GPS定时、经度和纬度的GPS输入
- 用于PIV曝光的快门关闭模式
- 375 ns跨越时间
- 连拍模式
- 用于自动执行/手动执行黑平衡（CSR）的内部机械快门
- 辅助IP地址
- 基于现场的固件升级功能
- 可编程触发位置（前/后触发录制）
- 标配基于图像的自动触发
- 从软件触发
- 硬件触发BNC
- 15 ns的定时精度
- 帧同步到内部或外部时钟（FSYNC）
- IRIG输入/输出
- 就绪输出（摄像机就绪并准备好进行录制时信号高）
- 频闪输出（帧曝光时间内较低）
- Capture连接器（可用信号：事件、触发、频闪、就绪、IRIG输入、IRIG输出、视频输出、串行端口、电源输出、A-Sync（IBAT触发）、预触发（Memgate）
- Capture电缆（就绪、频闪、A-Sync、预触发、视频）
- 与分线盒兼容（IRIG输入、IRIG输出、NTSC/PAL视频、触发、事件、频闪、A-Sync、预触发/Memgate、就绪）注意：不能从BoB为摄像机供电
- 摄像机机身上专用的FSYNC、触发、时间码输入、时间码输出和频闪BNC
- 摄像机机身上的空间数据输入
- 远程端口
- 用于GPS定时、经度和纬度的GPS输入
- 用于控制和数据的Gb以太网
- 10 Gb以太网
- Phantom摄像机控制软件（PCC）
- 标配机身控制按键
- 遥控器（RCU）
- 可提供SDK
- 分线盒可提供模拟视频（NTSC或PAL）
- 摄像机上有两个HD-SDI端口
- 分量取景器端口
- 标配尼康F卡口，支持F ＆ G式镜头
- 佳能EOS卡口可选
- C卡口可选
- （不包括镜头）
- 亮度
- 增益
- 伽玛
- 饱和
- 色调
- 白平衡
- 颜色插值算法
- 杂散光
- 底电平
- 风格曲线
- 滤波器
- 色彩矩阵
- 图像翻转和旋转
- 裁切
- 缩放
- 美国国家仪器公司的M和X系列 在PCC中集成有支持的DAQ模块
- 通过Phantom应用程序进行基本测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 用于目标跟踪的手动和自动点收集
- 兼容第三方解决方案
- Cine、压缩的Cine、Cine RAW、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
- 包括100 - 240 VAC、280瓦电源
- 摄像机后面板上有20 - 28 VDC备用电池输入
- 11 x 7.5 x 7.43英寸，28 x 19 x 18.88厘米（长 x 宽 x 高），无手柄或镜头。手柄增加了2.24英寸（5.7厘米）的高度。
- 重量：17磅，8盎司，8.1千克
- 工作温度：-10至+50°C
- 10G工作温度：+5 - +50°C
- 储存温度：-20至+70°C
- 湿度：95％，不结露
- 海拔高度：
- 操作：海拔0至10 k英尺
- 非操作：海拔-500至50 k英尺
- 法规（EMI/EMC/ESD）：
- 排放： EN 61326-1，FCC第15部分
- 免疫：EN 61326-1
- 随机振动：
- 操作：7.5 Grms，3轴，IAW MIL-STD-202G。
- 冲击：
- 操作：5.5G，11毫秒锯齿，3轴，总共60个脉冲。
- 非操作：30G，11毫秒锯齿，3轴，总共60个脉冲。
- 安全：IEC 60950
- Phantom SDK
- LabView
- MatLab
- 电源
- 以太网电缆
- Capture电缆
- Phantom PCC软件
- 入门指南
- FAST选件
- 佳能EOS镜头卡口
- PL卡口
- CineMag IV
- 适用于CineMag IV的CineStation
- 与摄像机上控件结合使用的视频监视器
触发开关，6英尺（2米）电缆
Phantom CineStation IV
适用于UHS、V系列和Flex2K的EOS镜头卡口
适用于UHS、V系列和Flex2K的C镜头卡口
为了最大限度地降低噪声并最大限度地提高任何数字高速摄像机的图像质量，控制传感器的温度非常重要。通过将传感器保持在恒定温度，您将获得更好、更可重复的图像。多年来，Vision Research一直使用基于帕尔帖效应的热电（TE）冷却器来控制传感器的温度。传感器芯片被连接到TE冷却器上。通过监测传感器的温度，摄像机可以向TE冷却器提供更多或更少的功率来调节温度。
TE冷却器通常粘合在由主动风扇冷却系统冷却的散热器上。

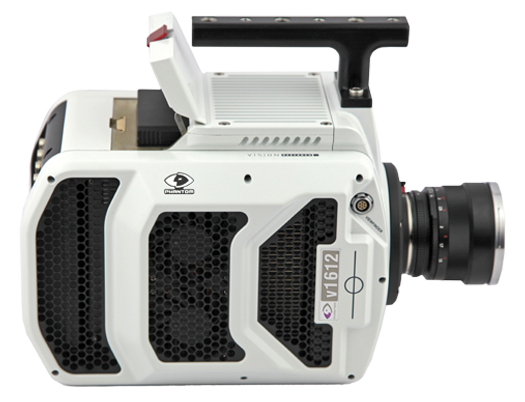

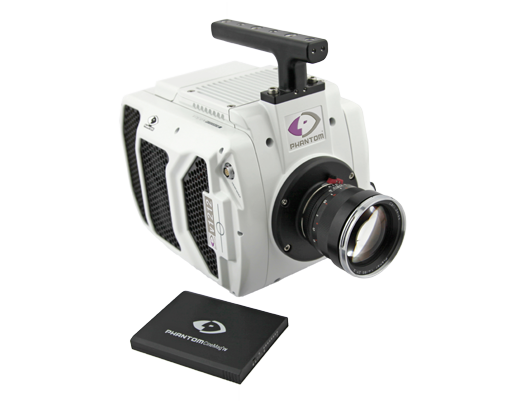

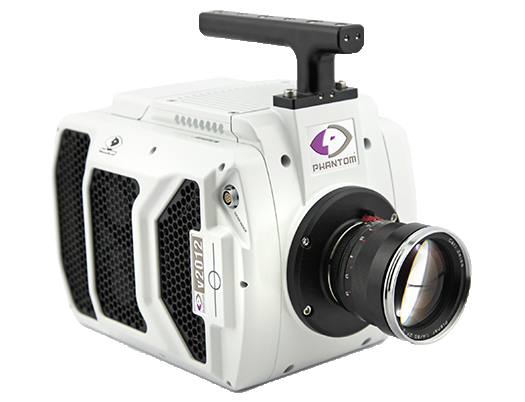

v2512、v2012、v1612和v1212采用了这项技术。然而，这些摄像机运行速度很快，因此还采用了额外的冷却技术。在这些摄像机上，传感器芯片被连接到TE冷却器上，而TE冷却器又连接到带有热管的铜散热器上。热管将多余的热量从传感器区域输送到摄像机的两侧，然后热量在那里通过双风扇排出。
热管是一种在低压下充满液体的铜管。 热管的一端粘合到热源，在这种情况下是铜散热器。另一端粘合到风扇冷却的散热器上。热管中的液体通过毛细管作用移向热源。当它到达管道的热端时，它将变成蒸汽并循环回到冷端，然后在那里它放热，又变回液体。然后重复该过程。
是的，铜UTP 10Gbase-T以太网接口是所有UHS摄像机和CineStation IV的标准配置。经过优化后，这使电影下载速度比标准Gb以太网接口快5倍以上。
虽然也可以使用PC中安装的任何兼容的10GBASE-T接口卡，但我们一直使用和推荐使用英特尔X540-T1和X540-T2卡。确保安装了最新的英特尔驱动程序，并为其分配了适当的网络地址（例如，IP 172.16.0.1和子网255.255.0.0）另外，请确保安装了Phantom 10G网络驱动程序。
Vision Research提供了一种坚固耐用的连接器载体，可用于在摄像机和接口卡之间连接标准的CAT6或CAT6A以太网电缆。客户必须提供合适的电缆。
建议使用CAT6A或CAT7电缆，这样摄像机和接口卡之间的距离最远可达100米。（CAT6电缆限制为50米。）
是。事实上，摄像机上有一个取景器端口，可以为取景器或显示器提供视频和电源。
Vision Research提供了一种分量取景器电缆，可用于为摄像机上的监视器或具有XLR4电源输入的取景器供电。 还提供YPBPR分量视频。 该电缆的部件号是VRI-CBL-YPRPB-P65-0R8
所有UHS-12数字摄像机都配备有280W电源，可为带最大288GB内存、2TB CineMag和取景器的摄像机提供充足的电量。是。您需要订购可选的佳能EOS镜头卡口，并将其与经测试和受支持的镜头一起使用（请参阅常见问题解答）。其部件号为：VRI-MNT-EOS-VSERIES。
不，我们已经能够在不使用这种技术的情况下达到这些速度。
根据规范，我们通常会同时发布日光灯（D）和钨丝灯（T）值，因为光源对结果有很大影响，特别是对于黑白传感器。 如果未指定T或D，则可以假定发布的值是“日光灯”。
请注意，大多数新型Phantom摄像机都包含曝光指数控制功能，它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数（EI）范围由Vision Research根据摄像机型号指定，以确保整个范围具有最佳图像质量。
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
- Semote手持遥控器包括一个手持单元和一个摄像单元，用于传输信号。该设备提供长达约30米的连接。
- iPhantom应用程序适用于所有Apple IOS设备，可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机（带版本106之后的固件）特别有用，因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
v2640 和 v2512 对比
该视频呈现了v2512的拍摄速度和v2640的分辨率。
电缆冲击测试
视频使用v2512以 28,000帧每秒速度拍摄，一根冰冻的电缆正在接受压力测试。
蜜蜂的研究
使用Phantom v2511超高速摄像机以不同速度拍摄蜜蜂。
