Flex4K

Phantom Flex4K可以1,000 fps的速度生成非常细腻的4K图像。CineMag录制介质增强了工作流程Flex4K专为专业的电影制作应用而设计。

  • 4096 x 2304时为938 fps
  • 超35mm彩色传感器:
    • ISO 250
    • 录制EI 800 - 1000
  • 64GB或128 GB RAM
下载数据表

Phantom Flex4K可以超35mm格式提供低噪声、高分辨率4K成像。全尺寸图像以Cine Raw文件格式和9.4 Gpx的吞吐量传送。这些图像在4K下的速度高达1,000 fps,与主要的调色和编辑软件兼容,并支持标准的同步声音帧速率。

镜头卡口选件增加了操作员的灵活性,可在PL、佳能EF(带电子控制)和尼康F之间互换。卡口的互换功能增加了镜头的多样性并降低了不同拍摄之间的工作流程的难度。

Flex4K具有完整的机身控制按键,可以查看菜单系统。通过电池安装座和远程控制选件可实现100%无线操作。

主要特点:

  • 3G-SDI视频输出
    • 双链路4K
    • 支持双链路SDI
  • 可提供以下电池板:
    • V-Lock
    • Gold mount
    • Hawk Woods Reel Power
  • 机上菜单系统
  • 远程控制选件
  • CineStation IV包括10Gb以太网
  • Cine Raw文件格式

包装箱内包含哪些物品?

  • 带XLR延长线的电源
  • 以太网电缆
  • Flex4K MiniBOB
  • 坚固的Pelican箱
  • 1个用于Mac的Glue Tools Séance许可证
*可根据要求提供印刷版手册和PCC软件光盘
分辨率 FPS
4096 x 2304 938
4096 x 2160 1,000
2048 x 1152 1,900
1920 x 1080* 1,977
1280 x 720* 2,932

*Flex4K仅以4096和2048宽度进行录制。这些是不会影响帧速率变化的裁剪分辨率。
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
  • Phantom Flex4K数字电影摄像机在4K分辨率下的速度高达1,000 fps,具有卓越的图像质量,并提供了友好的电影制作功能,如辅助电源输出和全功能的机上控件。
吞吐量/拍摄速度
  • 9 Gpx/秒。
  • 全分辨率4096 x 2304时的最大速度为938 fps
  • 4096 x 2160时的最大速度为1000 fps
  • 2048 x 1080时的最大速度为1977 fps
传感器参数
  • CMOS传感器
  • 4096 x 2304像素
  • 6.75 µm像素大小
  • 27.6 mm x 15.5 mm
  • 超35毫米;31.7毫米对角线
  • 1920 x 1080时为超16mm格式
  • 基础ISO彩色200D;250T
  • 曝光指数范围250-1250
  • 推荐EI 800-1000彩色
  • 基础ISO 黑白 800D;2000T
  • 12位
曝光
  • 曝光时间(快门速度):5 μs至1/帧速率
  • 可以设置为度或微秒(μs)
  • 1毫秒逐行扫描(又名滚动)快门
存储
  • 64或128GB高速内部RAM
  • 用于非易失性存储的CineMag IV、CineMag IV PRO(1 TB、2 TB)
录制时间
  • 在1000 fps、4096 x 2160分辨率和录制到64 GB内存时为5秒
  • 2TB CineMag IV在24p时可以进行2小时的4K Cine原始回放
  • 2TB CineMag IV在30p时可以进行超过4小时的4K ProRes HQ回放
特殊功能
  • 三个主要的3G HD-SDI输出,支持双链路4K视频和同步实时监控/回放
  • HD-SDI可以在Rec709和Log之间进行切换
  • 支持HD-SDI和基于模拟信号的寻像器
  • 标配用于自动/远程控制黑平衡(CSR)的内部机械快门
  • 辅助IP地址
  • 用于多片段采集的分段内存
  • 基于现场的固件升级功能
  • 摄像机机身有上多个用于安装配件的螺丝孔
触发
  • 可编程触发位置(前/后触发录制)
  • 从摄像机机身或通过软件触发
  • 通过同步端口的硬件触发
  • 触发输入也可用于3针附属端口
时钟和同步
  • 帧同步到内部或外部时钟(FSYNC)
  • 可通过HD-SDI返回信号实现同步锁相同步
  • IRIG输入/输出(调制或未调制)
  • SMPTE时间码支持
信号
  • 4x 3G HD-SDI输出BNC(一个用于取景器)
  • 1x 3G HD-SDI返回BNC,支持同步锁相
  • 用于触发、时间码、帧同步、AES/EBU音频的同步连接器(通过MiniBob或Capture电缆)
  • 远程(RCU)端口
  • 分量取景器端口
  • 四个用于电源和触发的辅助端口
  • (2x 12VDC和2x 24V)
连接
  • 用于控制和数据的Gb以太网
  • CineStation IV上的10Gb以太网
相机控制
  • Phantom摄像机控制(PCC)
  • 机身控制按键
  • 遥控器(RCU),直接连接到摄像机
  • 可提供SDK
视频输出
  • 三个主要的3G HD-SDI,支持双链路4K视频或3x缩放1080p输出。
  • 专为取景器保留的一个HD-SDI端口
  • 分量取景器端口
  • 视频输出可在Rec709和Log之间进行切换
镜头
  • 标配PL卡口
  • 尼康F/G卡口可选
  • 佳能EOS可选
图像处理
  • 亮度
  • 增益
  • 伽玛
  • 饱和
  • 色温
  • 色彩矩阵
  • 风格曲线
  • Log模式
  • PCC中的图像翻转和旋转
  • 裁切与缩放
运动分析
  • 通过Phantom应用程序进行基本测量:
  • 距离
  • 速度
  • 加速度
  • 角度和角速度
  • 用于目标跟踪的手动和自动点收集
  • 兼容第三方解决方案
支持文件格式
  • Cine raw和Apple ProRes 422 HQ CineMag录制
  • PCC Cine文件可转换为:压缩的Cine、Cine RAW、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
供电
  • 包括100 - 240 VAC、280瓦电源
  • 可选的26V Hawk-Woods和12V V-Lock Anton-Bauer背板可用于为电池供电
外观规格
  • 尺寸(不包括镜头或取景器):12 x 6 x 8英寸(长 x 宽 x 高);30.5 x 35.5 x 20.3厘米。
  • 重量(不包括镜头或取景器):13磅;5.9千克
环境参数
  • 温度:-20° - +50°C
应用程序接口
  • Phantom SDK
发货时包含
  • 电源
  • 以太网电缆
  • Phantom PCC软件
  • 1个基于Mac的Glue Tools Séance许可证和用于下载和文件转换的Cine工具包
  • 入门指南
  • 包装箱
热门附件
  • CineMag IV
  • CineStation IV
  • 用于Arri底板的垫块
  • 备用电缆套装
  • 电池安装板
  • 取景器
Pickle Switch, 6' (2m) Cable

触发开关,6英尺(2米)电缆

触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB,按下按钮即可手动触发摄像机。
Canon EF Mount for Flex4K cameras

佳能EF卡口

佳能EF镜头接口,适用于可以电子对焦和光圈控制的EOS镜头,从PCC控制镜头,包含用于调整后焦的垫片。

Battery mounts for Flex4K

Flex4K的电池安装座

仅适用于Phantom Flex4K摄像机的电池后盖
V-Lock安装座由BLUESHAPE专门为Phantom Flex4K制造,AB是Anton Bauer的标准Gold-mount安装座。

现场安装套件包括安装板和螺钉。

接受大容量14.4V电池
Riser for Phantom Flex, Flex4K and vXX1 Cameras

适用于Flex、Flex4K和vXX1摄像机的提升器

这款提升器可将Phantom摄像机提升到适合标准Arri 19mm底板(BP-8、BP-9)的高度,并带有用于轻型15mm杆的通孔,可支撑各种电影式配件。
Phantom CineStation IV

Phantom CineStation IV

CineMag IV和CineMag V录制介质的下载站。  包括Gb和10Gb以太网支持标准。

使用Flex4K上的CineMag菜单或PCC的“闪存”菜单激活ProRes录制。  选择Cine Raw(Packed 10)和ProRes 422 HQ作为格式选项。

硬件:  ProRes录制需要CineMag IV和CineMag IV-PRO底片盒。  较新的CineMag V不支持此功能。

分辨率:  使用ProRes时,必须将摄像机设置为全传感器分辨率4096 x 2304(但使用CMIV-PRO时,也可设置为2048 x 1152)。ProRes文件可以4K或2K分辨率保存到CineMag中。  当设置为ProRes时,CineMag IV将不支持任何其他分辨率。  在循环模式下,您仍然可以以其他分辨率拍摄到RAM,但保存到CineMag时,录制将默认为RAW。

帧速率和保存时间:  在运行/停止(RS)模式下,摄像机可以高达30 fps的速度直接录制到CineMag IV,而使用CineMag IV-PRO时,速度则高达120 fps。  CineMag IV-PRO还可以更高的帧速率进行2K ProRes录制。

在循环模式下,在将文件保存到CineMag之前,摄像机可以高达938 fps的速度录制到RAM。  在ProRes HQ模式下保存到CineMag IV的时间是保存RAW的3倍。  CineMag IV-PRO底片盒更快,实际保存时间与保存RAW的时间相同。  底片盒中的文件比未篡改的RAW文件要小约2.5倍,因此从摄像机或CineStation IV中保存文件的时间要短得多。

超过5小时的24 fps ProRes HQ素材可存储在2TB CineMag IV上。

摄像机机身的视频播放:  摄像机机身可进行ProRes文件的HDSDI视频播放,但它与RAW略有不同。  摄像机必须加载文件才能播放,这大约需要5秒钟的时间。  在这5秒的“切换”过程中,“加载”一词会出现在摄像机菜单上。每次将ProRes文件录制到底片盒或启动播放时,都会自动执行此过程。

ProRes播放的独特之处还在于其所支持的视频格式。  1080p、1080psf和4Kp视频模式允许在ZOOM:fit和ZOOM:1设置下进行播放。   在ProRes播放期间,1080psf播放实际上会切换到1080p,然后切换回psf进行实时监控和RAW播放。

不支持1080i、720p模式、变形设置和更大的缩放设置。

Vision Research基于固有质量和与Cine Raw文件相比的压缩值选择将ProRes 422 HQ作为初始格式。  我们认为如果需要更高的质量,那么Cine RAW是更好的选择。  除Cine RAW外,还可以使用较低质量的格式。Cine RAW最好在摄像机外部进行转换。

我们目前没有计划添加其他ProRes格式。
录制时间计算器可以在我们网站的“支持/资源和工具”部分以及“Phantom工具”iOS应用程序中找到,它可以为您估算任何给定分辨率下的最大帧速率和录制时间。  选择Flex4K后,然后再选择适当的CineMag和内存大小,以便模拟直接到CineMag的录制。

最明显的区别是像素分辨率:最初的Phantom Flex(又名Flex 2K)采用2.5K传感器,而Flex4K则采用全4K传感器。还有许多其他的不同之处,我们试图在这里加以说明:

录制介质

Flex(2K)使用CineMag或CineMag II非易失性存储器底片盒。它们安装在摄像机的顶部。

Flex4K与CineMag IV和V兼容。它们安装在Flex4K侧面的摄像机外壳中,与之前的摄像机型号不兼容。

在这两种情况下,Raw Cine文件都以超过800 Mpx/秒的速度从RAM传输(或直接录制)。  CineMag IV(和CineMag IV-PRO)包括ProRes录制选项,可节省空间并增加总录制时间。

图像属性

Flex(2K)在超35mm CMOS传感器上的最高分辨率为2560 x 1600。像素大小为10微米。Flex4K也采用超35毫米,但全分辨率为4096 x 2304,像素为6.75微米。

动态范围更高,Flex4K的整体噪声水平明显低于Flex(2K)。

Flex4K的基本感光度为ISO 250T,曝光指数可将图像扩展至1000(ISO等效)以上,而不会显著降低图像质量。Flex(2K)的基本感光度为ISO 1000T,但为了确保最佳图像质量,我们不建议在该摄像机上提高曝光指数。

另一个区别是Flex4K具有逐行扫描快门(扫描时间不到1ms),而Flex(2K)具有全局快门。

在色彩处理方面,Flex4K采用较新的Phantom协议,使您能够以开尔文设置白平衡,而不是像以前的Phantom摄像机那样需要设置RGB增益。  Flex4K还支持强大的图像处理控件,如风格曲线和色彩矩阵。

机上控件

Flex(2K)在摄像机的左侧有基本控件。摄像机需要连接到取景器或显示器才能看到菜单和设置的变化。

Flex4K在左侧也有类似的控件,但在右侧有一个新的全菜单系统,让您可以控制摄像机的每个设置和控制参数。此完整菜单显示在内置的LCD屏幕上。

电源和电池控制

Flex(2K)有两个24伏的电源输入。一个可以用作主交流电源(220瓦电源),另一个可以连接到备用电池以作备用。备用电池(如Anton Bauer VCLX系列)也可以用来为摄像机供电

Flex4K有一个24伏的电源输入,还有三个标准电池后盖可供选择,它们分别用于Hawk-Woods、V-Lock和AB-Gold mount电池。使用14.4伏时,建议仅使用高容量电池。

视频功能

Flex(2K)有两个1.5G HD-SDI输出和一个分量视频信号,它们都输出相同比例的1080p或720p输出。  这两个输出可以协同工作,提供4:4:4 1080p信号。

Flex4K有三个主要的HDSDI输出,可以输出1.5G或3G,以及一个用于取景器的SDI。其中两个输出可以一起用于双链路4K信号。  摄像机可以设置为连续监控实时馈送画面,其中2个输出用于播放拍摄到摄像机RAM或CineMag IV的内容。  摄像机输出也可以在Rec709和Phantom LOG模式之间进行切换,以便监控。

录制时间完全取决于摄像机的分辨率、帧速率以及录制的内存大小。  在摄像机的最高分辨率和帧速率下,摄像机将捕捉10秒的视频到128GB的RAM。

访问我们的录制时间计算器

摄像机机身重达14磅(6.3千克),尺寸为11.5 x 5 x 7.9英寸(长x宽x高);29.2 x 14 x 20厘米。  这大致是最初Flex的大小。

下载Flex4K机械图纸

我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商:

Gates有专门的Flex4K外壳: https://www.gateshousings.com/flex-4k/

Nauticam有适用于Phantom VEO(所有S型VEO)的水下外壳 https://www.nauticam.com/

Prevco是一家水下工程咨询和制造商,专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件

如果您提供水下外壳或知道其他供应商,请告知我们,以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
是的,您可以!  我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息,请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用,后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接,并通过“远程端口”(V系列、UHS和Flex摄像机)连接到Phantom摄像机。 请注意,Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是,可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案,因为它们适用于所有通过以太网连接的Phantom摄像机:
  • Semote手持遥控器包括一个手持单元和一个摄像单元,用于传输信号。该设备提供长达约30米的连接。

  • iPhantom应用程序适用于所有Apple IOS设备,可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机(带版本106之后的固件)特别有用,因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。

我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件(phantom@ametek.com),说明您想要分享的内容。在邮件正文中,请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后,我们将与您协商如何发送素材(我们更喜欢原始的电影文件)。然后,我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次,这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机(这些不再出货)均归类为ECCN 7A994。

所有Phantom Miro空中应用和Miro空中应用高清摄像机(这些不再出货)均归类为ECCN 9A991D。

所有安装了FAST选件(通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光)的Phantom摄像机(如Phantom v611、v711、VEO 710和超高速10、11和12系列)均被归类为ECCN 6A003并受出口管制。

ECCN 6A003类摄像机只能出口到这些国家/地区,无需许可证(NLR):
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。

所有其他国家/地区都需要出口许可证。

所有其他Phantom摄像机都被归类为ECCN EAR99。

Flex4K捕捉乐烧过程

帧速率范围为250 - 1000帧每秒。镜头捕捉到古代乐烧陶器制作过程,特色作品由宾夕法尼亚州费城的YayClay!创作。

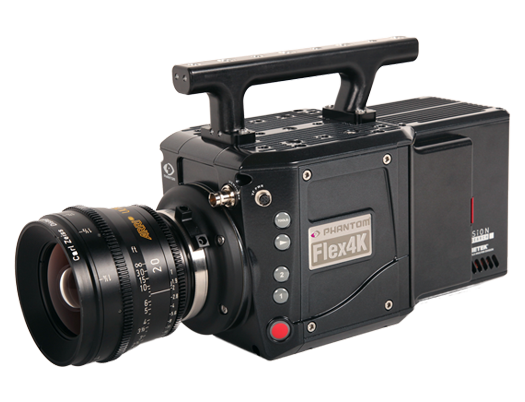

Flex4K Left

Flex 4K左侧

(png; 2144*1500)

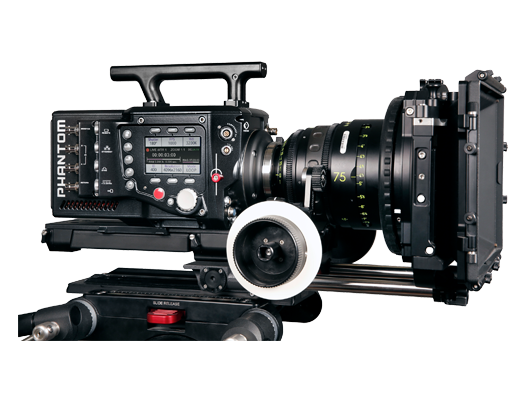

Flex 4K Right

Flex 4K右侧

(png; 2500*1554)

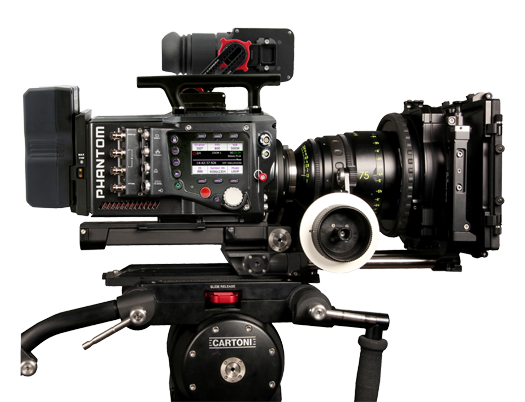

Flex4K With Accessories

Flex 4K与配件

(png; 4272*3136)

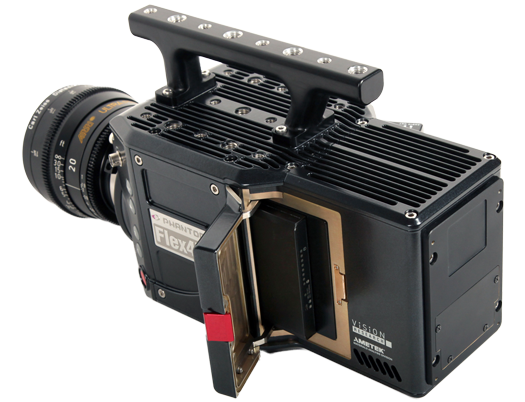

Flex4K CineMag

带CineMag的Flex 4K

(png; 1800*1509)
