C321 Air

Phantom Miro C321 AIR 机身坚固耐用,为苛刻的机载测试应用提供高质量的高清成像。

  • 1920 x 1080 分辨率下拍摄速度为 1480 fps
  • 灵敏度:量子效率*
    • 黑白: 45.3%
    • 彩色: 31.5%
  • 内存:
    • 16 GB RAM
    • 可拆卸的 CFast 卡(带闩锁)
  • 用于 MIL-STD 810H,704 和 461 测试
                         *532nm 波长下量子效率 QExFF
下载数据表

C321 AIR 兼备长期以来在汽车碰撞测试中坚固耐用的性能,该机型适用于恶劣的测试环境,并持续提供高质量的图像。C321 AIR 提供:

  • 10 微米像素,提供高灵敏度,小型机身。
  • 高清分辨率下的高帧率结合 1 微秒的最低曝光时间,捕获测试过程并减少运动模糊。减低分辨率,帧速率最高超过 94,000 fps。
  • 16GB 内存,CFast 容量,内存分区和自动保存功能满足多镜头存储。
  • 可编程 I/O 配置信号,以及其他标准的 Phantom 功能以实现灵活的测试。
  • 设计用于 MIL-STD 810H,704 和 461 测试标准。

主要特点:

  • 1920 x 1080 分辨率
  • 高灵敏度
  • 运行温度:-55℃ 至 +50℃
  • 小尺寸机型

包装箱内包含哪些物品?

  • 带 XLR 延长线的电源,40W
  • 以太网电缆
  • 用于 SDI 的 DIN 1.0/2.3 电缆
  • MiniBOB
*可根据要求提供印刷版手册和PCC软件光盘
分辨率 FPS
1920 x 1080 1,480
1920 x 800 1,990
1280 x 1024 1,560
1280 x 720 2,210
1280 x 512 3,090
640 x 480 3,295
640 x 128 11,765
640 x 8 94,510
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
  • Phantom Miro C321 AIR 提供高质量的高清图像,小巧、坚固耐用的机身适用于苛刻的航空航天应用。
  • 测试温度为 -55°C 至 +50°C,满足航空航天测试需求。
  • 16GB RAM 内存,同时可配备安全、可拆卸的 CFast,允许多次测试。
吞吐量/拍摄速度
  • 3 Gpx/秒
  • 满分辨率 1920 x 1080 下最大拍摄速度为 1480 fps
  • 最低分辨率 640x8 下最大拍摄速度为 94,510 fps
  • 所有分辨率下的最小帧速率为 50 fps
传感器参数
  • CMOS 传感器
  • 像素:1920 x 1080
  • 像素尺寸:10 µm
  • 传感器尺寸:19.2 x 10.8 mm; 22.03 mm 对角线
  • 10-位深度
  • 连续可调分辨率 (CAR) 增量:640 x 8

EMVA 1288 测量值 (532 nm)

  • 标准模式:
    • 量子效率:45.3% 黑白; 31.5% 彩色
    • 信噪比最大值:37.4 dB
    • 绝对灵敏度阈值 (p):33.5 黑白; 43.3 彩色
    • 饱和容量 (e-):5501 黑白; 5311 彩色
    • 暂态暗噪声:14.55 e-
    • 动态范围:51.2 dB
曝光
  • 1 µs 最小曝光时间
  • 自动曝光
存储
  • 16GB 内置 RAM
  • 安全、可拆卸的 CFast 卡
录制时间
  • 以最大帧速率 1480 fps,最高分辨率录制到 16GB RAM 时为 4.2 秒;以帧速率 500 fps,最高分辨率录制到 16GB RAM 时为 12 秒。
特殊功能
  • 保形涂层板基于图像的自动触发(IBAT)
  • 供可拆卸的 CFast 的闩锁
  • 被动冷却
  • 在多片段记录模式下,最多可将内存分为 63 个独立分区
  • 基于图像的自动触发(IBAT)
  • HD-SDI
  • 设置新的 CSR 默认值
  • 连续录制
  • Memory gate
  • 事件标记
  • 帧时间戳(IRIG)
  • 可编程 IO
  • IRIG 输入 - 调制或未调制
  • IRIG 输出 - 未调制
  • Burst 模式
  • PIV 模式
  • 间隔时间 1180 ns
  • 辅助IP地址
  • 基于现场的固件升级功能
触发
  • 可任意编辑触发位置(包括前触发/后触发)
  • 基于图像的自动触发
  • 软件触发
  • 通过 MiniBOB 上 BNC 接口的硬件触发
  • 兼容高压(HV)触发器
时钟和同步
  • 时间分辨率 < 20ns
  • 内置帧同步或外部输入帧同步时钟信号(FSYNC)
  • IRIG 输入(调制或未调制)
  • IRIG 输出(未调制)
  • Ready 输出(相机拍摄就绪时高电平)
  • Strobe 输出(帧曝光时间内低电平)

信号
  • 捕获连接器 - 触发、IRIG 输入、IRIG 输出、Aux 1、Aux 2、可编程 IO
  • Aux1 信号可以分配给 FSYNC,事件,Strobe 或 Memgate。
  • Aux2 信号可以分配给 Ready 或 Strobe
连接
  • 用于控制和传输数据的 Gb 以太网
  • 通过带有 Fischer 连接器的以太网电缆访问以太网
相机控制
  • Phantom摄像机控制软件(PCC)
  • 可提供SDK
视频输出
  • HD-SDI 通过摄像机正面的 DIN 1.0 / 2.3 连接器提供
镜头
  • 配有 1 英寸的 C 镜头接口,可反转连接 CS 镜头。C321 AIR 需要一个 4/3 英寸的 C 镜头接口以获得最佳成像效果。
图像处理
  • 亮度
  • 增益
  • 伽玛
  • 饱和度
  • 白平衡
  • 底电平
  • 影调曲线
  • 滤波器
  • 色彩矩阵
  • 图像翻转和旋转
  • 裁切
  • 缩放
数据采集
  • 美国国家仪器公司(National Instruments)的M和X系列在PCC中集成有支持的DAQ模块
运动分析

通过Phantom应用程序进行基本测量:

  • 距离
  • 速度
  • 加速度
  • 角度和角速度
  • 用于目标跟踪的手动和自动点收集
  • 兼容第三方解决方案
支持文件格式
  • Cine、压缩 Cine & Cine RAW
  • AVI
  • h.264 mp4
  • Apple ProRes .mov
  • Multipage TIFF
  • MXF PAL
  • MXF NTSC
  • 未压缩的QuickTime
  • Windows BMP
  • OS/2 BMP
  • PCX、TGA、TIFF、LEAD、JPEG
  • JTIF、RAW、DNG、DPX
供电
  • 16 - 36 VDC, 14 W
外观规格
  • 2.9 x 2.9 x 4.2 inches, 73 x 73 x 106.7 mm(高 x 宽 x 深)未含镜头或镜头接口
  • 重量: 1.4 lbs, 0.64 kg(不含镜头)
环境参数
  • 工作温度:-55°C - 50°C
  • 储存温度:-55°C 至 +71°C
  • 冲击:170G,6 毫秒锯齿波,3 轴向,每轴向均包含两个方向,每个方向 10 次冲击(共 60 次脉冲)(不含镜头)
  • 机载环境测试(待定)
  • IAW MIL-STD-810H:
  • 温度:方法 501.7 / 502.7: 50C; -55C
  • 高度:方法 500.6: 50,000ft 储存 / 运行
  • 冲击:方法 516.8: 20g 运行; 40g 碰撞
  • 振动:方法 514.8: 20 grms, 类别 12
  • 湿度:方法 407.6: 95% RH
  • 电源:MIL-STD-704F, 28VDC
  • 电磁干扰:MIL-STD-461E, EN 61326-1: 2013
应用程序接口
  • Phantom SDK
  • LabView
  • MatLab
  • Python
发货时包含

C321 Air:

  • 电源
  • 以太网电缆
  • MiniBOB
  • DIN 1.0/2.3 电缆
热门附件
  • DIN 1.0/2.3电缆
  • CFAST 卡
Miro C 1.0/2.3 DIN cable

Miro C 1.0/2.3 DIN电缆

1.0/2.3 DIN到BNC电缆,带适用于Miro C210、C210J的HD/SDI母头连接器

Miro C 系列相机没有机械快门,这使其足够坚固耐用,但由于需要盖上镜头,可能会让提供良好图像质量的 CSR 设置变得不方便。关闭相机后,CSR 将恢复为出厂默认设置。

对于很少更改相机设置的客户,“设置新的 CSR 默认值”功能为此过程提供一种方便的替代方案。首先,您需要以满分辨率设置相机,例如:C321 满分辨率为 1920 x 1080。其次,您可以为正在使用的帧速率和曝光时间设置 CSR。只要您不更改该设置,该 CSR 将通过关闭和打开相机来保持,例如:用户如果希望一直以 1000 fps 及一定的曝光度来运行相机,只需要设置一次 CSR,无论打开和关闭相机多少次,都可以获得出色的图像质量。

C321 AIR 所有的测试都是在安装 CFast 卡的情况下进行,以确保在规定的测试条件下完全运行。

大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form
Miro C321 Air

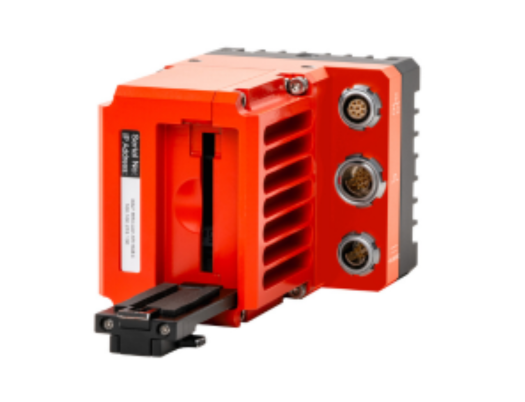

Miro C321 AIR 左侧​

(png; 525*402)

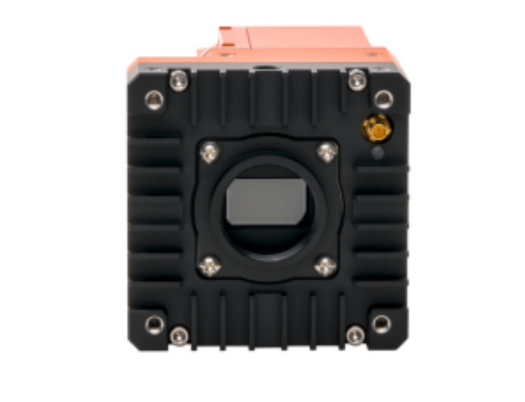

Miro C321 AIR​

(png; 525*402)

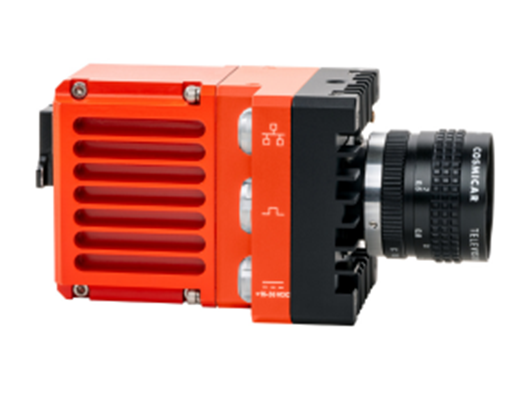

Miro C321 AIR 左面

(png; 525*402)

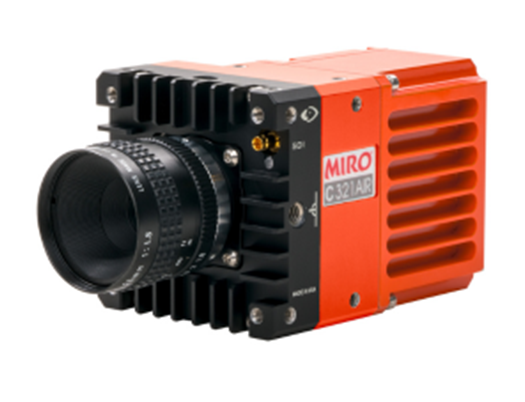

Miro C321 AIR 正面​

(png; 525*402)
Miro C321 Air

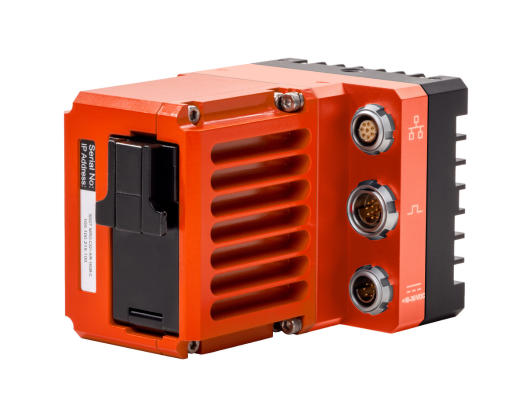

Miro C321 AIR 右面
