工作流程

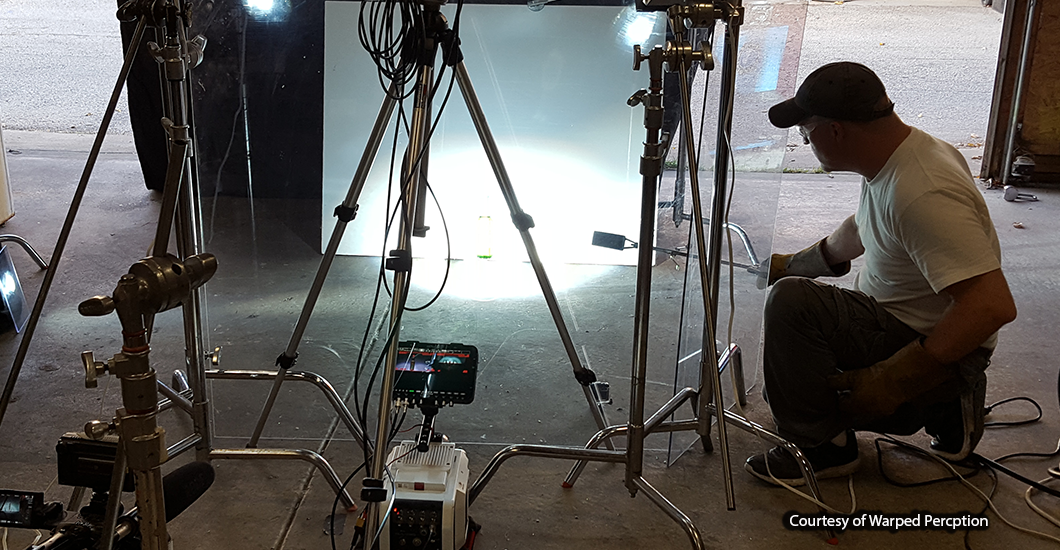

Image of Warped Perception workflow setup

准备工作是高速成像的关键。了解要拍摄的对象、拍摄环境以及在开始拍摄之前是否可以使用电源等基本要求可确保您拍摄成功。

如需更深入地了解在高速成像中规划成功工作流程的因素,请下载我们免费的《优化高速成像应用的工作流程》白皮书。


为什么高速摄像机需要周密考虑


数据管理

首先要考虑的是拍摄所需处理的数据量。更高的帧速率或更高的分辨率、更大的存储文件。是否使用机上内存选项,还是直接连接计算机以进行下载?原始图像数据(CineFiles)是科学应用中最有效和最佳的测量格式,但需要大量数据。

在两次拍摄之间将大量数据从RAM中移出并转移到安全位置非常重要。  其中的一个例子是,一个在10,000 fps下进行100 万像素成像的2秒视频相当于一个30 GB大小的原始文件。数据管理选项包括:

  1. 通过Gb以太网保存到软件 - 15分钟以上
  2. 使用10 Gb以太网传输 = 2分钟
  3. 使用机上的CineMag = 1分钟以内
  4. 在具有大RAM的摄像机上立即使用Multi-Cine选项 = 0停机时间并可在下载前进行查看

每个选项都有优缺点,如果需要,我们经验丰富的Phantom专家可以向您详细解释这些优缺点。


物理环境

物理环境可用来确定操作过程中可用的连接类型和选项。许多室内实验室和测试环境依靠软件和物理以太网连接来操作摄像机和传输数据。这是一个直接选项,具有简单的接线和界面,使Phantom摄像机非常易于操作。

在户外和远程环境中,摄像机应该能够在没有软件连接的情况下独立运行,以便拍摄。选择具有机上控件或遥控器、由电池供电和使用可移动的非易失性介质(如CFast或CineMag)进行下载和安全存储视频的摄像机。


录制时间限制

您要录制多长时间?需要考虑的不仅仅是事件本身的录制时间,还要考虑事件前后的时间。Phantom摄像机上的RAM容量越高,摄像机能够拍摄最高帧数的时间就越长。

某些应用可能需要以较低的帧速率录制几分钟才能拍摄整个事件。直接录制到CineMag是实现这一目的的一种方法。如果需要更长的录制时间,则可以考虑流媒体摄像机。这些摄像机通过CXP协议将事件拍摄到一个外接记录器,并且仅受它们所连接系统的存储容量的限制。

image of v2512
UHS v2512

Phantom v2512非常适合需要连续多次重复拍摄图像的情况。非易失性CineMag可确保数据安全,而10G以太网可减少下载大量数据时的停机时间。

image of flex4K gs
Flex4K GS

Flex4K GS具有内置机上控件和电池兼容性,适合无线缆的手持型应用。CineMag内存存储可确保高分辨率图像被下载到计算机之前的安全。

image of VEO 710
VEO 710S

VEO 710S利用额外的连接选项和功能提高了便携性和多功能性。10G以太网连接允许从机上内存快速下载数据。

image of Miro LC
Miro LC311

Miro LC311具有许多可提高工作流程效率的功能。摄像机上的LCD屏幕可以快速播放视频,而机载CineFlash可以安全地存储图像。电池附件具有便携性和灵活性。
