纹影成像

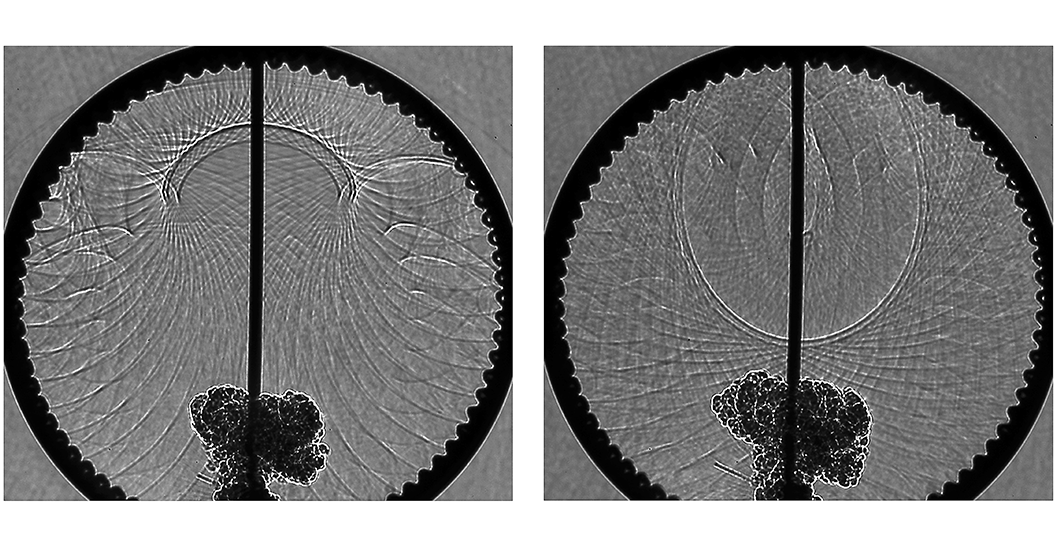

Image of blast waves in schlieren setup

纹影成像是一种使不可见的流动元素(如气体、空气和其他透明介质)可见的方法。  高速成像技术的最新进展通过该方法提高了图像质量。增加的感光度、更高的速度和专门的功能使这种方法在各种场合中得到了应用。

如需更深入地了解纹影成像中的Phantom摄像机,请下载我们免费的《高速成像技术通过纹影成像揭示隐形事件》白皮书。


为什么高速成像适用于纹影成像?


可见细节

在纹影成像中使用高速摄像机,研究人员可以分析并获得隐形事件的详细图像。Phantom摄像机配备专门设计的CMOS传感器,能够改变帧速率、分辨率和曝光时间。控制这些设置的功能使研究人员能够非常具体地规划实验。精选的Phantom摄像机配备机上数据存储选项,可延长录制时间。这些数据管理选项减少了在传输数据时实验之间的停机时间,并最大限度地延长了实验室使用时间。


数据质量

数据可能是纹影最重要的一个方面,因为它也是构建复杂镜像系统最主要的原因。某些Phantom摄像机通过为操作员提供暂时停用摄像机冷却风扇的功能,可以帮助确保数据质量的完整性。该功能有助于防止摄像机传感器产生的热量进入纹影场并防止其破坏数据完整性。

在收集数据质量时,一致性也很重要。由于在纹影系统周围的环境中会发生较小的温度或空气质量调整,所收集的数据可能会发生变化。Phantom摄像机中的强大而简便数据管理功能可以快速重复多个高速事件,帮助消除难以控制的环境变化。


提高了感光度

纹影成像是用一个非常小的光源对一个快速过程进行可视化。这意味着灵敏度是获得正确图像的关键。由于纹影成像是一种自然的高对比度现象,因此对色调曲线的处理能力超过了对高动态范围的需求。通过调整色调曲线,研究人员能够控制灰度并提取尽可能详细的图像。

虽然黑白和彩色传感器都可以用于纹影成像,但单色传感器的感光度更高。  在挑选Phantom摄像机时,应考虑传感器需要收集哪种类型的数据以及哪种传感器能够提供这些数据。

image of v2512
UHS v2512

Phantom v2512采用大型100万像素传感器,其内置功能提高了原本已经很高的灵敏度。在光线不足的情况下,能见度是关键,而对于纹影成像,大像素可以在超高帧速率下提供高清细节。

image of miro 341
Miro 341

Phantom Miro 341具有LAB机身款式,可简化实验室中的接线。内部遮光快门无需对镜头进行物理遮盖,消除了干扰纹影成像设置的可能性。

Phantom VEO
VEO 710S

Phantom VEO 710S非常适合实验室以外的纹影应用。紧凑而坚固的机身使其易于安装,并确保所有捕获的数据不受外部元素的影响。

image of VEO4k 990
VEO4K 990S

VEO4K 990S可为纹影成像应用提供4K分辨率。高分辨率图像通过增加可见细节使研究人员可以获得更精确的测量结果。
