C321

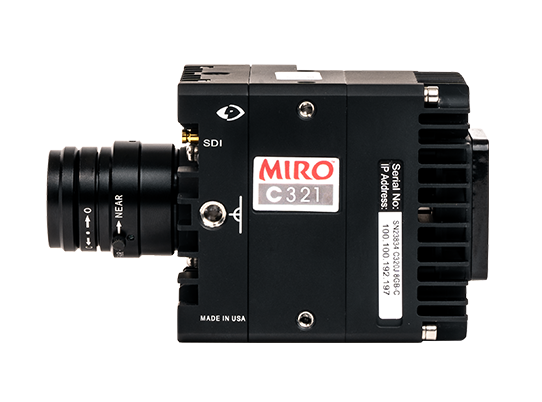

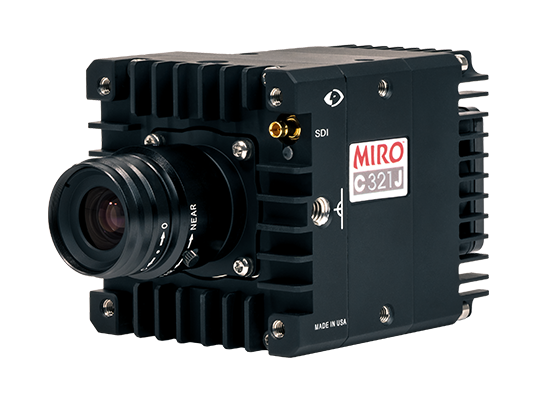

Phantom Miro C321J 和 C321 为车载汽车碰撞测试和其他诸多应用提供高质量的高清成像。小巧、坚固耐用的相机在成熟的 Phantom 成像解决方案指导下运行，大大提高了其灵活性。
- 1920 x 1080 分辨率下拍摄速度为 1480 fps
- 灵敏度：量子效率*
- 黑白: 45.3%
- 彩色: 31.5%
- 内存：
- 8 或 16 GB RAM
- 240 GB 内置、不可拆卸的 CineFlash
- 用于数据保护的内置电池
Phantom Miro C321J 和 C321 是能够提供 3 GPX/秒数据吞吐量的新一代机型，在满 1920 x 1080 分辨率下的最大帧速率为 1480 fps。可提供高质量、低噪声图像，包括设置新的CSR默认值的功能，该默认值在相机启动时提供高质量图像，以便快速便捷地设置相机。其体积小、坚固耐用，外形尺寸与其他 Miro C 相机相同，非常适合汽车碰撞测试成像解决方案。经过测试证明，Miro C321J 和 Miro C321 相机可承受高达 170G 的冲击和 24 Grms 的震动，并配备内部备用电池和存储，以确保捕获和保存关键的测试图像。
相机使用 10 微米像素传感器，具有出色的光灵敏度。当与高级功能相结合时，可以快速提供清晰的细节。在下载之前，可以将 25 张照片保存至 240GB 内存中，适合需重复设置或实验的场景。这类新功能有助于提高汽车测试台和前沿实验室的拍摄速度和图像质量。机载电池和存储的组合可在断电时确保数据安全。
主要特点：
- 高质量图像
- 1920 x 1080 分辨率
- 高灵敏度
- 坚固耐用，经测试可承受 170G 冲击
包装箱内包含哪些物品？
C321J
C321J 直接连接到 Miro J-Box，不与其他配件一起提供。
C321
- 带XLR延长线的电源
- 以太网电缆
- 用于 SDI 的 DIN 1.0/2.3 电缆
- MiniBOB
| Resolution | FPS |
|---|---|
| 1920 x 1080 | 1,480 |
| 1920 x 800 | 1,990 |
| 1280 x 1024 | 1,560 |
| 1280 x 720 | 2,210 |
| 1280 x 512 | 3,090 |
| 640 x 480 | 3,290 |
| 640 x 128 | 11,765 |
| 640 x 8 | 94,510 |
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
- Phantom Miro C321J 和 C321 小巧坚固，可提供高质量的高清图像。
- 除了拥有 3 Gpx/秒的数据吞吐量之外，相机还配备内置电池和存储，可在断电时保护关键图像。

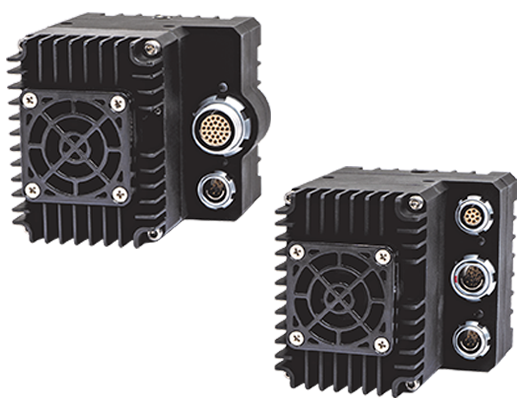

- C321J 通过一根电缆连接到 Miro 接线盒（Miro J-Box），C321 既可以独立运行，也可以使用适配器电缆连接到 J-Box。
吞吐量/拍摄速度
- 3 Gpx/秒
- 满分辨率 1920 x 1080 下最大拍摄速度为 1480 fps
- 最低分辨率 640x8 下最大拍摄速度为 94,510 fps
- 所有分辨率下的最小帧速率为 50 fps
传感器参数
- CMOS 传感器
- 像素：1920 x 1080 pixels
- 像素尺寸：10 µm pixel size
- 传感器尺寸：19.2 x 10.8 mm; 22.03 mm 对角线
- 10-位深度
- 连续可调分辨率 (CAR) 增量：640 x 8
EMVA 1288 测量值 (532 nm)
- 标准模式：
- 量子效率：45.3% 黑白; 31.5% 彩色
- 信噪比最大值：37.4 dB
- 绝对灵敏度阈值 (p)：33.5 mono; 43.3 color
- 饱和容量 (e-)：5501 mono; 5311 color
- 暂态暗噪声：14.55 e-
- 动态范围：51.2 dB
曝光
- 1 µs 最小曝光时间
- 自动曝光
存储
- 8GB 或 16GB 内置RAM，240GB内置、不可拆卸的 CineFlash
录制时间
- 以最大帧速率，最高分辨率录制到最大内存（16GB）时为 4.2 秒
特殊功能
- 在多片段记录模式下，最多可将内存分为 63 个独立分区
- 基于图像的自动触发（IBAT）
- HD-SDI
- 连续录制
- Memory gate
- 事件标记
- 帧时间戳（IRIG SMPTE 或 MISP）
- IRIG 输入：C321 - 调制或未调制
- IRIG 输入：C321J - 未调制
- IRIG 输出：C321/C321J - 未调制
- 连拍模式
- PIV 模式
- 间隔时间 1180 ns
- 辅助IP地址
- 基于现场的固件升级功能
触发
- 可编程触发位置（前/后触发录制）
- 基于图像的自动触发标准
- 从软件触发
- 在 MiniBob 和 Miro 接线盒上的硬件触发 BNC
时钟和同步
- 20 ns 的时钟精度
- 帧同步到内部或外部时钟（FSYNC）
- IRIG 输入：C321 - 调制或未调制
- IRIG 输入：C321J - 未调制
- IRIG 输出：C321/C321J - 未调制
信号
- C321J：系统/摄像机连接器触发、IRIG 输入、IRIG 输出、Ready、Aux、以太网、可编程 IO（Aux 信号可分配给事件、Memgate 或 FSYNC
- C321：捕获连接器 - 触发、IRIG 输入、IRIG 输出、Aux 1、Aux 2、可编程 IO
- Aux1 信号可以分配给FSYNC，事件，Strobe 或 Memgate。
- Aux2 信号可以分配给 Ready 或 Strobe
连接
- 用于控制和传输数据的 Gb 以太网
- C321J：通过系统电缆访问以太网
- C321：通过带有 Fischer 连接器的以太网电缆访问以太网
相机控制
- Phantom摄像机控制软件（PCC）
- 可提供SDK
视频输出
- HD-SDI 通过摄像机正面的 DIN 1.0 / 2.3 连接器提供
镜头
- C321 和 C321J 配有一个 1 英寸的 C 镜头接口，可反转连接 CS 镜头。C321 和 C321J 需要一个 4/3 英寸的 C 镜头接口以获得最佳成像效果。
图像处理
- 亮度
- 增益
- 伽玛
- 饱和度
- 白平衡
- 底电平
- 影调曲线
- 滤波器
- 色彩矩阵
- 图像翻转和旋转
- 裁切
- 缩放
数据采集
- 美国国家仪器公司（National Instruments）的M和X系列在PCC中集成有支持的DAQ模块
运动分析
通过Phantom应用程序进行基本测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 用于目标跟踪的手动和自动点收集
- 兼容第三方解决方案
支持文件格式
- Cine、压缩 Cine & Cine RAW
- AVI
- h.264 mp4
- Apple ProRes .mov
- Multipage TIFF
- MXF PAL
- MXF NTSC
- 未压缩的QuickTime
- Windows BMP
- OS/2 BMP
- PCX、TGA、TIFF、LEAD、JPEG
- JTIF、RAW、DNG、DPX
供电
摄像机：
- 电池充电期间为 16 - 36 VDC、14 W、22 W
- 备用可充电电池
接线盒：
- 20 - 32 VDC，每个摄像机端口 2 AMPS
外观规格
- C321：2.9 x 2.9 x 3.4 英寸，73 x 73 x 87.2 毫米（高 x 宽 x 深）
- C321J：2.9 x 3.1 x 3.4 英寸，73 x 79 x 87.2 毫米（高 x 宽 x 深）
- 重量：1.2 磅，0.54 千克（未含镜头或镜头接口）
环境参数
- 工作温度：0°C - 50°C
- 储存温度：-20°C至+70°C
- 冲击：170G，6 毫秒锯齿波，3 轴向，每轴向均包含两个方向，每个方向 10 次冲击（共 60 次脉冲）（不含镜头）
- 震动：24 Grms, 50Hz-2KHz, 3 轴向, 15 分钟/轴向, IAW MIL-STD-202H Method 214-I, Test Condition B（不含镜头）
- 湿度：5% - 95% 相对湿度
应用程序接口
- Phantom SDK
- LabView
- MatLab
- Python
发货时包含
C321J：
- 所有电缆均需单独购买
C321：
- 电源
- 以太网电缆
- MiniBOB
- DIN 1.0/2.3 电缆
接线盒（单独出售）：
- 非感应功率尾纤
- DIN 1.0/2.3 电缆
热门附件
- DIN 1.0/2.3电缆
- Miro 接线盒
- 加固型以太网
- 控制分线盒
- 用于 Miro 接线盒的 280W 电源
Miro J-Box系统电缆
用于将Miro C210J或适配器电缆连接到Miro J-Box、J-Box 2.0的系统电缆。 5M，有其他长度可供选择
Miro C 1.0/2.3 DIN电缆
1.0/2.3 DIN到BNC电缆，带适用于Miro C210、C210J的HD/SDI母头连接器
Miro J-Box适配器电缆
将VEO、Miro LC/R/M、Miro C210连接到系统电缆的适配器电缆，设计用于Miro J-Box 2.0
Miro J-Box控制BoB
带以太网、差分IRIG、就绪、频闪、FSYNC和触发的控制室BoB。 通过系统电缆连接到Miro接线盒
Miro C 相机/镜头接口
Miro C 相机接口，带 4/3 镜头保护
Miro C 系列相机没有机械快门，这使其足够坚固耐用，但由于需要盖上镜头，可能会让提供良好图像质量的 CSR 设置变得不方便。关闭相机后，CSR 将恢复为出厂默认设置。
对于很少更改相机设置的客户，“设置新的 CSR 默认值”功能为此过程提供一种方便的替代方案。首先，您需要以满分辨率设置相机，例如：C321 满分辨率为 1920 x 1080。其次，您可以为正在使用的帧速率和曝光时间设置 CSR。只要您不更改该设置，该 CSR 将通过关闭和打开相机来保持，例如：用户如果希望一直以 1000 fps 及一定的曝光度来运行相机，只需要设置一次 CSR，无论打开和关闭相机多少次，都可以获得出色的图像质量。
是的。我们为用户提供了一种经济性的升级方案，用户只需联系 Phantom 服务团队或销售人员以了解更多有关相机升级的详细信息。

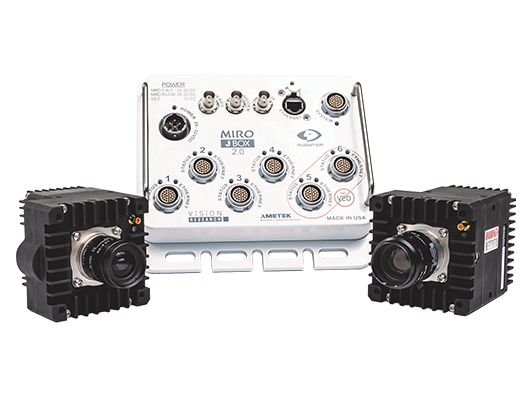

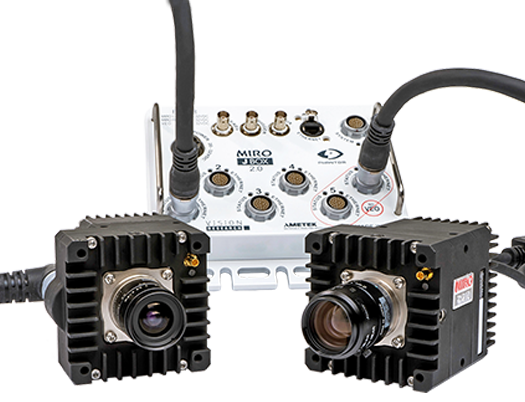

Miro接线盒2（VRI-Miro-JB-2）可同时连接多达6台Miro摄像机。 Miro C210J使用系统电缆，而所有其他Miro摄像机都需要使用Miro C捕捉或系统适配器电缆。
多达4台VEO S型摄像机也与Miro-JB-2（非原来的Miro-JB）兼容。 每台摄像机都需要使用JB捕捉（或系统适配器）电缆。
VEO L型和V系列摄像机不兼容。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商：
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
是的，您可以！ 我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息，请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用，后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接，并通过“远程端口”（V系列、UHS和Flex摄像机）连接到Phantom摄像机。 请注意，Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是，可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
- Semote手持遥控器包括一个手持单元和一个摄像单元，用于传输信号。该设备提供长达约30米的连接。
- iPhantom应用程序适用于所有Apple IOS设备，可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机（带版本106之后的固件）特别有用，因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件（phantom@ametek.com），说明您想要分享的内容。在邮件正文中，请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后，我们将与您协商如何发送素材（我们更喜欢原始的电影文件）。然后，我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次，这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机（这些不再出货）均归类为ECCN 7A994。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
