Phantom TMX 5010

TMX 5010

Phantom TMX 5010 高速摄像机使用最新的技术—背照式高速传感器，提供极高的帧率。这是我们最多功能，全功能的相机，使其适合各种各样的应用。

  • 1280 x 800 分辨率下速度高达 50,720 帧每秒
  • 灵敏度：量子效率*
    • 黑白: 77.6%; Binned模式下 72.0%
    • 彩色: 64.9%
  • 最高 512GB RAM
  • Binning 模式增加灵活性
                              *532nm 波长下量子效率 QExFF
下载数据表

Phantom TMX 5010 高速摄像机是我们的入门级TMX背照式(BSI)高速相机。该高速摄像机型号利用和其他TMX型号高速摄像机相同的高速传感器，专为实验室应用设置，50Gpx/秒的吞吐量提供了显著的应用灵活性和其他强大的功能，如增强的灵敏度，内存能力，高帧率下的更大分辨率可以将研究提升到更高的水平。大学和其他教育机构将从TMX 5010 高速摄像机的多功能性中获益。

BSI技术提供了更高的灵敏度，允许实验使用更低的曝光时间和更少的补充照明。Phantom 高速相机操作平台可以在FAST选项下达到95ns的最小曝光，消除运动模糊。FAST选项功能还允许 TMX 5010 高速摄像机在降低分辨率下达到最高116万帧每秒的高端速度。即使在非常高的帧率下，BSI技术的处理吞吐量保持在近50Gpx/秒，这意味着研究人员可以在比以前更高的帧率下获得更大的分辨率。内部RAM能够为需要高速数据管理和工作流的快速动作事件提供多达511个分区。

主要特点

  • BSI技术具有较高的量子效率
  • 12-位 深度
  • 用户配置文件
  • 10G网络连接快速下载
  • 可编程 I/O - 分配和定义相机信号

包装箱内包含哪些物品？

  • 400 W 电源与 XLR 延长线
  • 以太网电缆
  • BNC电缆
  • 坚固的 Pelican 箱和定制泡沫

*可根据要求提供印刷版手册和PCC软件光盘

标准模式



分辨率 FPS
1280 x 800 50,720
1280 x 192
 205,880
 1280 x 128 304,340
 1280 x 64 583,330
 1280 x 64*        583,330
 1280 x 32* 1,166,660


Binned模式



分辨率 FPS
 640 x 384 205,880
 640 x 320 250,000
 640 x 256 304,340
 640 x 192 411,760
 640 x 128 583,330
 640 x 128* 583,330
 640 x 64* 1,166,660

*FAST选件，受出口管制
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介

Phantom TMX 5010 100万像素高速摄像机，实现在100万像素满分辨率下速度超过50,000帧每秒，并具有TMX家族的所有功能。TMX 5010高速摄像机采用了业界首个高速背照式(BSI)传感器，FAST选项下可达到95ns, 并可升级到 TMX 6410 高速摄像机或 TMX 7510高速摄像机。

吞吐量/拍摄速度
  • 50 Gpx/秒
  • 最小帧速率为 100 帧每秒
  • 标准模式最大速度：
    • 1280 x 800 分辨率下 50,720 帧每秒. (满分辨率)
    • 1280 x 64 分辨率下 583,330 帧每秒
    • 1280 x 32 分辨率下116万帧每秒 (仅适用于FAST 选项)
  • Binned 模式最大速度：
    • 640 x 384 分辨率下 205,880 帧每秒 (满分辨率)
    • 640 x 128 分辨率下 583,330 帧每秒
    • 640 x 64 分辨率下 116 万帧每秒 (仅适用于FAST 选项)
传感器参数
  • 背照式（BSI）CMOS 传感器
  • 像素：1280 x 800
  • 像素尺寸：18.5 µm, Binned 模式下 37 µm
  • 传感器尺寸：23.7 mm x 14.8 mm; 27.94mm 对角线
  • 12-位深度
  • 连续可调分辨率 (CAR)增量：256 x 32，Binned 模式下 128 x 64

EMVA 1288 测量值 (532 nm)

  • 标准模式：
    • 量子效率：77.6% 黑白; 64.9% 彩色
    • 信噪比最大值：39.4 dB
    • 绝对灵敏度阈值 (p)：31.8 黑白; 44.4 彩色
    • 饱和容量 (e-)：8736 黑白; 9720 彩色
    • 暂态暗噪声：24.18 e-
    • 动态范围：51.0 dB
  • Binned 模式：
    • 量子效率：72.0%
    • 信噪比最大值：45.2 dB
    • 绝对灵敏度阈值 (p)：98.9
    • 饱和容量 (e-)：33,184
    • 暂态暗噪声：70.69 e-
    • 动态范围：53.4 dB
  • Binned 模式仅输出黑白
曝光
  • 最小曝光时间1.1 µs，选配FAST选件后可达 95 ns（出口限制）
  • 全局电子快门
  • 极限动态范围 (EDR)
  • 曝光指数（E.I.)用于控制ISO表现
  • 自动曝光功能
  • 用于PIV的快门关闭模式
存储
  • 128GB, 256GB, 512GB高速内置RAM
  • 最多可实现511个分区
  • 支持CineMag V持久性存储器（2TB，8TB）
录制时间
  • 以最大分辨率下可录制 6.6s，12位、1280 x 800分辨率，录制到最大的内置存储中
  • 降低分辨率可获得长时间录制，降低帧率可直接录制进CineMag
特殊功能
  • 支持 10Gb 网络连接（标配）
  • Binned 模式可在高帧率下加倍纵向分辨率（黑白输出）
  • 记录多个实验过程，最多可实现 511 个分区
  • 连续录制功能
  • 事件标记
  • 基于帧的时间戳
  • IRIG 输入（调制和未调制）
  • IRIG 输出（未调制）
  • 触发器同步
  • 用于 PIV 的快门关闭模式
  • 229ns 帧间隔时间
  • Burst 模式
  • 标配内置的物理快门，用于自动或遥控执行 CSR
  • 支持 DHCP 的二级 IP 地址分配
  • 可在现场进行固件升级
触发
  • 可任意编辑触发位置（包括前触发/后触发）
  • 基于图像的硬件自动触发
  • 软件触发
  • 通过BNC接口的硬件触发
时钟和同步
  • 内置帧同步或外部输入帧同步时钟信号（FSYNC）
  • IRIG输入/输出（调制或未调制）
  • Ready输出（相机拍摄就绪时高电平）
  • Strobe输出（帧曝光时间内低电平）
信号
  • 专用触发器，时间码输入接口
  • 专用RS232远程接口
  • 专用范围数据接口
  • 4个可编程I/O接口进行定义并调整信号，包括F-sync，strobe，event，触发output，ready等等
连接
  • 标配 1Gb 以太网
  • 标配 10Gb 以太网用于控制和下载数据
  • 通过 USB 无线网卡连接 WiFi 以进行控制（可委托工厂永久禁用 WiFi）
相机控制
  • 标配PCC（Phantom相机控制软件）
  • 配有机身控制按键
  • 可提供SDK

视频输出
  • 标配2个3G HD-SDI
  • 最高支持1080p60
镜头
  • 标配尼康F接口，支持F 和G系列镜头
  • 可选配佳能EOS接口
  • 可选配PL接口
  • 可选配C接口
  • 可选配M42接口
  • (仅指接口，不包括镜头本身）
图像处理
  • 亮度
  • 增益
  • Gamma
  • 饱和度
  • 白平衡
  • 底电平
  • 影调曲线
  • 滤镜
  • 色彩矩阵
  • 图像翻转和旋转
  • 图像裁切
  • 图像压缩
数据采集
  • PCC软件内支持National Instruments的M-和X-系列数据采集模块
运动分析
  • PCC软件支持以下基本的运动测量：
    • 距离
    • 速度
    • 加速度
    • 角度和角速度
    • 手动采点或自动采点的目标追踪
    • 兼容部分第三方软件
支持文件格式
  • Cine RAW、压缩的Cine
  • AVI, h.264 mp4
  • Apple ProRes .mov
  • Multipage TIFF
  • MXF PAL & MXF NTSC
  • 未压缩的QuickTime
  • Windows BMP
  • OS/2 BMP, PCX, TGA
  • TIFF, LEAD, JPEG
  • JTIF, RAW, DNG, DPX
供电
  • 主电源输入100 - 240 VAC，包含一个400 Watt 的电源适配器
  • 机身背面面板提供20-28 VDC的备用电源输入
外观规格
  • 带有 CineMag:
    • 7 x 7.4 x 11.7 英寸 (长x 宽 x 高*); 17.8 x 18.6 x 29.7 厘米
    • 重量：20 磅 (9.1 千克)
  • 无 CineMag:
    • 7 x 7 x 11.7 英寸 (长x 宽 x 高*); 17.8 x 17.8 x 29.7 厘米
    • 重量：20 磅 (9.1 千克)
    *握柄额外增加2英寸（5.2厘米）高度
环境参数
  • 工作温度: -10°C - + 50°C
  • 存放温度:  -20°C - +70°C
  • 标准（EMI/EMC/ESD)
    • 排放:  EN 61326-1, FCC 第15部分
    • 免疫: EN 61326-1
  • 抗冲击：工作中：MIL-STD-202H 方法213 -B. 30 G; 锯齿波， 11毫秒 ，每个 方 向 +/-10次 冲 击
  • 震动：MIL-STD-202H 方法 214 -i; 测 试条 件 A.
    5.3 Gr ms; 15分钟 /方 向
  • 安全：IEC 60950-1
应用程序接口
  • Phantom SDK
  • LabView
  • MatLab
发货时包含
  • 配有XLR电缆的400W 电源适配器
  • 加固的以太网电缆
  • BNC网线
  • Phantom相机控制软件
  • 简要用户手册
  • 坚固的包装箱与定制泡沫保护
选件
  • 可选FAST
  • 佳能EOS接口
  • C接口
  • PL接口
  • M42接口
热门附件
  • LED灯
  • CineMag V
  • CineStation IV
  • 视频监视器，用于机身控制
TMX Power Supply

TMX电源

TMX 高速摄像机用3针XLR到3针Fischer电源线400W电源
TMX Rugged Cables

TMX加固电线

TMX 高速摄像机提供坚固的RJ45以太网电缆与锁定机制，也可用于UHS相机在10Gb以太网端口，线缆长度为5米。
Detachable Mini Monitor

监视器

监控套件与高速摄像机控制一起使用，套件包括监视器、连接到摄像机手柄的安装支架，以及所需的电缆。
Phantom CineMagV

Phantom CineMag 5

Phantom CineMag 5 与 TMX、Flex4K、和 UHS 和T系列高速摄像机型号兼容，最高可达8TB。
Phantom CineStation IV

Phantom CineStation IV

CineMag IV和CineMag V录制介质的下载站。  包括Gb和10Gb以太网支持标准。
Pickle Switch, 6' (2m) Cable

触发开关，6英尺（2米）电缆

触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB，按下按钮即可手动触发摄像机。

Phantom TMX 系列高速摄像机是第一台使用背照式 （BSI） 传感器技术的高速摄像机，其他高速摄像机使用前照式 （FSI） 传感器技术。在 背照式BSI 传感器中，光电二极管在传感器结构中更接近光源，而传感器的金属电路位于光电二极管后面。

此架构提供了两个主要优点。首先是提高光敏度和量子效率，因为光电二极管更接近光源，不受金属电路的阻碍。其次随着帧速率的提高而保持吞吐量，因为光电二极管后面的金属可以重新设计以提高效率。简单地说，随着帧速率的提高，TMX 高速摄像机中的背面照明 BSI 技术可以提供比前面照明 FSI 技术高速摄像机更大的分辨率。

TMX 系列只有一个RJ45以太网端口，它能够自动握手Gb以太网或10Gb以太网接口。此功能是一个标准功能。 优化后，10GB 以太网界面允许 cine 下载速度比标准 Gb 以太网界面快 5 倍以上。

虽然安装在 PC 中的任何兼容的 10GBASE-T 接口卡都应该有效，但我们一直在使用和推荐英特尔 X540-T1 和 X540-T2 卡。请确保安装最新的英特尔驱动程序，并分配相应的网络地址（例如，IP 172.16.0.1 和子网 255.255.0.0）此外，请确保安装Phantom 10G 网络驱动程序。

TMX 高速摄像机上的 RJ45 端口具有锁定机制，它与标准以太网电缆配合使用，或者，为了更安全的连接，Vision Research 提供坚固的 CAT 6A 以太网电缆，一端配对锁定组件。

建议使用 CAT6 或 CAT7 电缆，让您在相机和接口板卡之间最大距离为 100 米（CAT6 电缆限制为 50 米）。

是的。TMX 5010高速摄像机是TMX平台的基本型号。如果需要更多的性能，可以升级到TMX 6410或TMX 7510型号高速摄像机。FAST选项可以在任何时间添加到任何TMX高速摄像机(遵循出口限制条例)，也可以添加内存，甚至可以添加CineMag兼容性。该高速相机配备了尼康镜头支架，也提供佳能/EOS接口、C 接口和M42 接口选择。

但是，UHS-12系列 (v2512)或T系列(T3610)高速相机不能转换为TMX高速相机，不过，在新机器购买价格的基础上接受旧机器折扣回收。

是的。事实上，在高速摄像机上有一个取景器端口(VF)，它将为取景器或监视器提供视频和电源。可以使用许多标准监视器。TMX高速摄像机有2个BNC端口，提供HD-SDI。

所有TMX数码高速摄像机都配有400W电源，为最大512GB内存的高速摄像机、CineMag和取景器提供充足的电源。

是的。您需要订购可选的佳能EOS镜头接口，并使用其中一个测试过并且支持的镜头(见FAQ)。零件号:VRI-MNT-TMX-EOS。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form

TMX全新发布

Phantom TMX系列高速摄像机引入了新一代高速成像技术。

TMX玻璃杯破碎演示视频

TMX 7510 高速摄像机在640 x 256分辨率下以45万帧每秒拍摄。

TMX高速摄像机喷雾演示视频

TMX 7510高速摄像机在FAST选项下的喷雾分析研究。

TMX玻璃裂纹过程演示视频

Phantom TMX拍摄玻璃裂纹过程，速度610,000 fps，分辨率640 x 192。

压碎手机慢镜头

Phantom TMX 7510 高速摄像机拥有独特的高速背照式传感器，可以在100万像素满分辨率下产生75000帧每秒的速度，这是玻璃裂纹传播和冲击波分析的理想拍摄方法。

Phantom TMX 5010

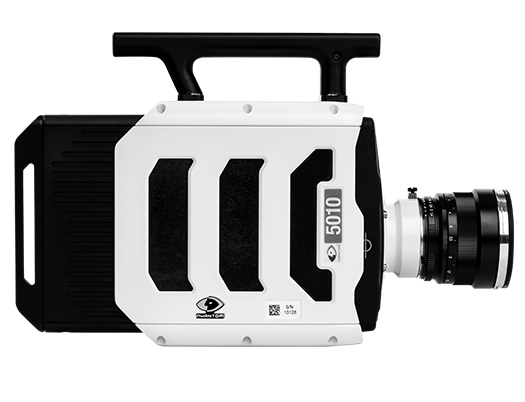

TMX 5010 右侧面

(jpg; 5375*3582)
下载图片
Phantom TMX 5010

TMX 5010 和 CineMag

(jpg; 6000*4000)
下载图片
Phantom TMX 5010

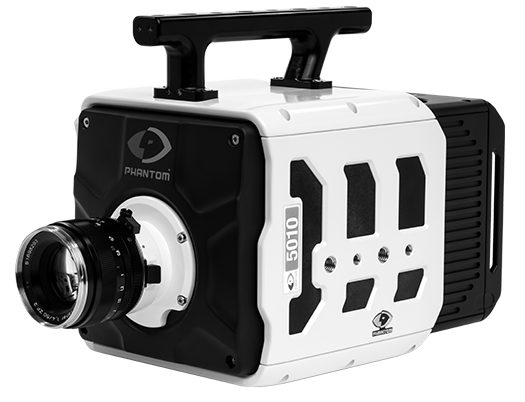

TMX 5010 左侧面

(jpg; 5749*3833)
下载图片
Phantom TMX 5010

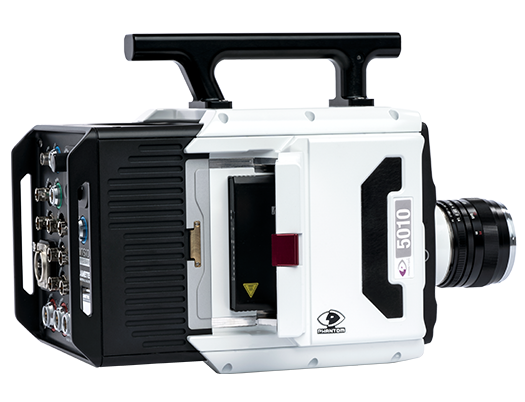

TMX 5010 和 CineMag 右侧面
