T2110

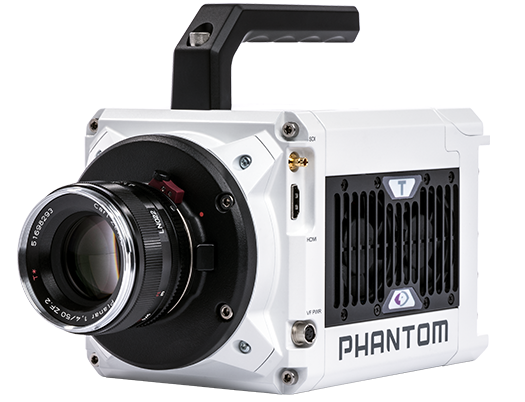

Phantom T2110 是一款紧凑且易于操作的高速摄像机。在 100 万像素分辨率下，拍摄速度超过 21,000 fps，在 640 x 64 分辨率下，拍摄速度高达 483,330 fps。它配备了专有的 12 位 1280 x 800 背照式（BSI）传感器，可以提供 21 Gpx/秒的图像吞吐量，以应对具有挑战性的低光条件
- 1280 x 800 分辨率下速度为 21,000 fps
- 灵敏度：量子效率*
- 黑白：84.3%
- Binned 模式：83%
- 彩色：77%
- 高达 256GB RAM
- FAST 选件*下，曝光时间为 190ns
Phantom T2110 高速摄像机的数据吞吐量为 21 Gpx/秒，是各类运动分析研究应用的理想选择。定制的背照式（BSI）传感器具有多种优势，包括 84.3%（黑白）的量子效率和 40 dB 的信噪比，即使在充满挑战的条件下也能实现出色的图像性能。
T2110 高速摄像机具有一些高级功能，可用于多种应用，包括：
T2110 高速摄像机具有一些高级功能，可用于多种应用，包括：
- 可编程 I/O 使用户能够为高级同步分配和修改摄像机的硬件信号接口，并与 DAQ 系统和各种测量传感器配合使用，可以记录和查看在 Cine 文件中的元数据。
- EDR（极限动态范围）通过动态调整图像饱和区域的曝光，可缓解例如弹道研究中的闪光。
- 使用基于图像的自动触发（IBAT），并结合多片段分区和 PCC 中的连续记录功能时，能够实现全自动工作流程。
主要特点
- Binned模式在640 x 384 或更低的分辨率下，可提高帧率
- 兼容CineMag 5
- 配置SDI和HDMI视频输出
- 可编程I/O - 可分配和定义摄像机信号
包装箱内包含哪些物品？
- 带XLR延长线的280W电源适配器
- 网线
- Mini-SDI视频线缆
标准模式
| 分辨率 | FPS |
|---|---|
| 1280 x 800 | 21,010 |
| 1280 x 640 | 26,460 |
| 1280 x 320 | 52,250 |
| 1280 x 192 | 86,560 |
| 1280 x 128 | 128,880 |
| 1280 x 32 | 483,330 |
Binned模式
| 分辨率 | FPS |
|---|---|
| 640 x 384 | 86,560 |
| 640 x 320 | 103,570 |
| 640 x 256 | 128,880 |
| 640 x 192 | 170,580 |
| 640 x 128 | 252,170 |
| 640 x 64 | 483,330 |
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
- Phantom T2110 高速摄像机在满分辨率下速度可达到 21,000 fps，降低分辨率时可达到 483,330 fps。
- Binned 模式在 640 × 384 或更低分辨率时可提高帧率。
- FAST 选件模式下，曝光时间可低至 190 ns。
- 紫外光谱扩展感光和 CineMag 兼容可供选择。
吞吐量/拍摄速度
- 21 Gpx/秒
- 标准模式下最大拍摄速度：
- 1280 x 800 满分辨率下为 21,010 fps
- 1280 x 32 分辨率下为 483,330 fps
- Binned 模式下最大拍摄速度：
- 640 x 384 满分辨率下为 86,560 fps
- 640 x 64 分辨率下为 483,330 fps
- 最低拍摄帧率为 100 fps
传感器参数
- 背照式（BSI）CMOS 传感器
- 彩色，黑白或紫外光谱扩展感光型号可选
- 像素：1280 x 800
- 像素尺寸：18.5 µm，Binned 模式下 37 µm
- 传感器尺寸：23.7 mm x 14.8 mm；27.94mm 对角线
- 12-位深度
- 连续可调分辨率 (CAR) 增量：256 x 32，Binned 模式下 128 x 64
EMVA 1288 测量值（533 nm)
- 标准模式：
- 量子效率：84.3% 黑白；77.0% 彩色
- 信噪比最大值：39.98 dB
- 绝对灵敏度阈值：23.9 e- 黑白；26.6 e- 彩色
- 饱和容量（e-）：9675 黑白；9968 彩色
- 暂态暗噪声：23.4 e-
- 动态范围：52.15 dB
- Binned 模式：
- 量子效率：83%
- 信噪比最大值：45.8 dB
- 绝对灵敏度阈值：56.3 e-
- 饱和容量（e-）：37882
- 暂态暗噪声：55.8 e-
- 动态范围：56.55 dB
- Binned 模式仅输出黑白
曝光
- 最短标准曝光时间为 1.1 μs，带 FAST 选项（受出口管制）时的最短曝光时间为 190 ns
- 全局电子快门
- 极限动态范围（EDR）
- 自动曝光
- 曝光指数（E.I.）
- PIV的快门关闭模式
存储
- 32GB、64GB、128GB、256GB 高速内置 RAM
- 多达 63 个内存分区
- 用于永久性存储的 CineMag 5
录制时间
- 以最大帧速率、12 位、1280 x 800 分辨率录制到 256GB 内存时只需 8 秒
特殊功能
- 10Gb 以太网
- Binned 模式，在高帧速率下获得两倍的垂直分辨率（输出为黑白）
- 多片段记录模式和最多 63 个内存段
- 连续录制
- 事件标记
- 帧时间戳
- IRIG输入（调制和未调制）
- IRIG输出（未调制）
- 同步触发
- 用于 PIV 曝光的快门关闭模式
- PIV 模式下 201 ns 帧间隔时间
- Burst 模式
- 用于自动执行/手动执行黑平衡（CSR）的内部机械快门
- DHCP 或辅助 IP 地址
- 基于现场的固件升级功能
触发
- 可编程触发位置（前/后触发录制）
- 标配基于图像的自动触发
- 从软件触发
- 硬件触发BNC
- 与高压（HV）触发器兼容
时钟和同步
- 帧同步到内部或外部时钟（FSYNC）
- IRIG输入/输出
- Ready 输出（摄像机就绪并准备好进行录制时信号高）
- Strobe 输出（曝光期间呈低电平）

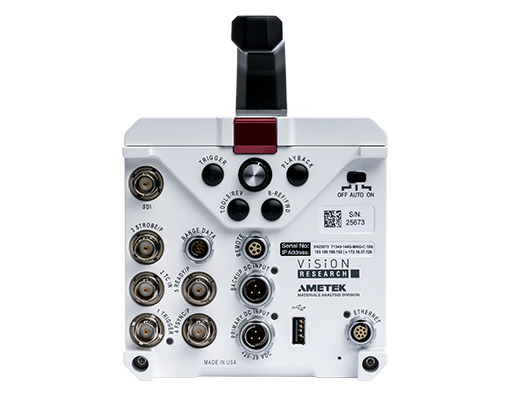

信号
- 专用触发器、时间码输入端口
- 专用于 RS232 的远程端口
- 专用范围数据
- 3 个可编程 I/O 端口包括可调（分配和定义）信号，这些信号包括：
- 帧同步
- 选通
- 事件
- 触发输出
- Ready和更多
连接
- 1Gb 以太网和 10Gb 以太网用于控制和数据下载
- 通过 USB 无线网卡连接 WiFi 以进行控制（可委托工厂永久禁用 WiFi）
相机控制
- Phantom摄像机控制（PCC）
- 机身控制（OCC）
- 可提供SDK
视频输出
- 2X 3G HD-SDI 端口
- Micro-HDMI
- 支持高达1080p60。

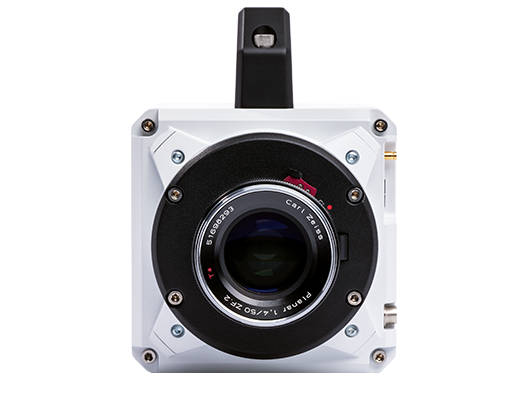

镜头
- 标配尼康F卡口，支持F ＆ G式镜头
- 佳能EOS卡口可选
- PL卡口可选
- C卡口可选
- M42 卡口可选
- （不包括镜头）
图像处理
- 亮度
- 增益
- 伽玛
- 饱和
- 白平衡
- 底电平
- 风格曲线
- 滤波器
- 色彩矩阵
- 图像翻转和旋转
- 裁切
- 缩放
数据采集
- 美国国家仪器公司的M和X系列 在PCC中集成有支持的DAQ模块
运动分析
- 通过Phantom应用程序进行基本测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 用于目标跟踪的手动和自动点收集
- 兼容第三方解决方案
支持文件格式
- Cine RAW ＆ 压缩的Cine
- AVI、h.264 mp4
- Apple ProRes .mov
- Multipage TIFF
- MXF PAL & MXF NTSC
- 未压缩的QuickTime
- Windows BMP
- OS/2 BMP、PCX、TGA
- TIFF、LEAD、JPEG
- JTIF、RAW、DNG、DPX
供电
- 包括100 - 240 VAC、280瓦电源
- 后面板上有 20 - 28 VDC 辅助电源输入
外观规格
- 5 x 5 x 8.25 英寸，12.7 x 12.7 x 21 厘米（高、宽、长），不含手柄或镜头。
- 手柄增加了 2 英寸（5 厘米）的高度
- 重量：9.4 磅，4.3 千克
环境参数
- 工作温度: -10°C - + 50°C
- 存放温度: -20°C - +70°C
- 标准（EMI/EMC/ESD)
- Emissions: EN 61326-1, FCC part 15
- Immunity: EN 61326-1
- 抗冲击：
- 运行中：30G，锯齿波 11ms，3 轴向，每轴向 2 方向，每个方向 10 冲击（60 总脉冲）
- 抗振动：
- 运行中：7.5 Grms, 50Hz-2KHz, 3 轴向, IAW MIL-STD-202H
- 安全：IEC 60950-1
应用程序接口
- Phantom SDK、C#、C++
- LabView
- MatLab
发货时包含
- 280W 电源适配器（带 XLR 线缆）
- Fischer 网线
- BNC 线缆
选件
- CineMag接口
- FAST选件
- CineMag 5
热门附件
- 含有定制泡沫填充的箱子
- CineMag 5
- CineStation IV
- 视频监视器
佳能EF卡口
佳能EF镜头接口，适用于可以电子对焦和光圈控制的EOS镜头，从PCC控制镜头，包含用于调整后焦的垫片。
Phantom CineMag 5
Phantom CineMag 5 与 TMX、Flex4K、和 UHS 和T系列高速摄像机型号兼容，最高可达8TB。
Phantom CineStation IV
CineMag IV和CineMag V录制介质的下载站。 包括Gb和10Gb以太网支持标准。
触发开关，6英尺（2米）电缆
触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB，按下按钮即可手动触发摄像机。
是。电池或备用电源输出范围必须在20-28V，电流至少8安培。在使用CineMag时，高速摄像机最大消耗为150W。
摄像机标准配件里包含XLR 3芯电源延长线，可与多种24V电池适配，也可适用于串联了2个或更多14.4V电池的电源站类型的方案。
摄像机标准配件里包含XLR 3芯电源延长线，可与多种24V电池适配，也可适用于串联了2个或更多14.4V电池的电源站类型的方案。
Phantom CineMag 是一种高速固态存储模块，与传统的硬盘驱动器或固态磁盘有很大区别，因为它没有文件系统。PCC软件需要下载 Cine 原始文件，可以通过以太网连接相机控制或通过使用专用CineStation IV。
对于高速摄影拍摄，必须先记录到摄像机的RAM缓冲中，回看并传输到CineMag，这被称为‘循环’模式。对于低速拍摄，摄像机可以运行在运行/停止模式，直接写入CineMag和允许几分钟的记录。一旦文件被记录到CineMag，图像是安全的，可以从RAM中删除，来开始下一个拍摄。
最好使用相机机身上的视频回放来回顾记录。从CineMag中删除单个剪辑是不可能的。一旦CineMag已经满了，你只能通过删除它的全部内容来重新录制。出于这个原因，建议在从RAM缓冲区转移到CineMag之前，通过设置in和out点来检查和修剪RAM中的片段。更多信息请访问我们的CineMag页面。
了解更多CineMag详细信息
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
