Phantom TMX 7510 高速摄像机是为真正的高速性能而设计的,背照式(BSI)高速相机传感器提供前所未有的超高分辨率和超高速度组合,优秀的数据管理使得工作流程变得简单。

  • 1280 x 800 分辨率下速度高达 76,000 帧每秒
  • 曝光指数:
    • 黑白 40,000 - 200,000 D
    • 彩色 12,500 - 62,500 D
  • 最高512GB RAM
  • Binning模式增加灵活性
下载数据表

Phantom TMX 7510高速摄像机是世界上第一台利用背面照明的高速相机。实施这项技术使Vision Research工程师能够开发出一种具有前所未有的速度的定制传感器,而不会牺牲Phantom高速摄像机广为人知的图像质量。

BSI 背面照明技术提高了处理效率,使 TMX 高速摄像机即使在帧速率提高时也能够保持其高吞吐量水平。TMX 7510 高速摄像机具有 75 亿像素的吞吐量,可以 1280 x 800 1 Mpx 分辨率提供超过 76,000 fps 在降低分辨率时,高速摄像机将在标准模式下记录超过 770,000 fps,在 FAST 模式下记录高达 175M fps 95ns最短曝光时间。

高速成像的一个永不改变的事实是,"随着速度的加快,需要增加光线"。在Phantom TMX 7510 高速摄像机中使用独特的背照式传感器通过将金属元件放置到传感器背面来处理这一问题,在传统传感器中,金属元件会影响入射光到达光电二极管。把这些关键元素移至传感器背面,将允许更多光线到达像素表面,提高感光灵敏度和量子效率。

这个革命性的创新技术平台是新一代相机的组成部分,可提供更大的吞吐量、高级功能和更高的性能,灵活性是确保 TMX 7510 高速摄像机能够生成科学分析师所需的图像的关键。选择Binning模式提供更多分辨率选择,而不会牺牲速度;在标准模式下,TMX 7510 高速摄像机在 1280 x 192(长而薄的矩形)时可以达到超过 300000 fps,但如果切换到Binning模式,则在 640 x 384(更短、更宽的矩形)时可以达到相同的速度。分辨率选项的差异意味着研究人员能够更好地将相机传感器输出与高速事件的大小和形状相适应,这些令人难以置信的速度意味着数据管理对于确保尽可能少的停机时间至关重要。Phantom TMX 7510高速摄像机拥有高达512GB的机载RAM,可以安装使用我们的自定义非挥发性数据存储,Phantom CineMag,并配备了10Gb以太网下载作为标准。所有这些工作流程工具都可用于每个 TMX高速摄像机。

与大多数Phantom高速摄像机一样,TMX 7510 高速摄像机具有可互换的镜头接口(PLCM42 和佳能 EOS),能够无限制地使用高质量和专业化的光学元件,高速摄像机支架可根据需要为每个特定的测试需求个性化定制。

主要特点

  • 18.5 微米像素
  • 12- 深度
  • 侧面安装接口设计
  • 完整的Phantom功能和接口
  • 可编程 I/O - 分配和定义相机信号

包装箱内包含哪些物品?

  • 400 W 电源与 XLR 扩展器
  • 坚固的以太网电缆
  • BNC电缆
  • 操作手册
  • Phantom PCC 软件
  • 坚固的佩利肯箱和定制泡沫

标准模式



分辨率 FPS
1280 x 800 76,000
1280 x 192
308,820
 1280 x 128 456,520
 1280 x 64 772,050
 1280 x 64*        875,000
 1280 x 32* 1,750,000


Binned模式



分辨率 FPS
 640 x 384 308,820
 640 x 320 375,000
 640 x 256 456,520
 640 x 192 617,640
 640 x 128 772,050
 640 x 128* 875,000
 640 x 64* 1,750,000

*FAST选件,受出口管制
此表仅为常见分辨率和帧率,另有更多分辨率可选。
此表仅为常见分辨率和帧率,另有更多分辨率可选。
简介
  • 100万像素高速摄像机Phantom TMX 7510拥有业界首款高速背照式 BSI 传感器
  • 专为真正的高速性能而设计
  • 全分辨率1280 x  800,速度可达76,000 帧每秒
  • 降低分辨率使用FAST选项可达175万帧每秒
吞吐量/拍摄速度
  • 75 G像素每秒
  • 最小帧速率为 100 帧每秒
  • 标准模式最大速度
    • 1280 x 800 分辨率下76,000 帧每秒. (全分辨率)
    • 1280 x 64 分辨率下 772,050 帧每秒
    • 1280 x 32 分辨率下175万帧每秒 (仅适用于FAST 选项)
  • Binned模式最大速度:
    • 640 x 384 分辨率下 308,820 帧每秒 (全分辨率)
    • 640 x 128 分辨率下 772,050 帧每秒
    • 640 x 64 分辨率下 175帧每秒 (仅适用于FAST 选项)
传感器参数
  • 1280 x 800 像素
  • 像素尺寸18.5µm,Binned模式下 37 µm
  • 23.7 mm x 14.8 mm27.94mm对角线
  • 12-bit 像素深度
  • 最小可调分辨率是以256 x 32像素递增,Binned模式下128 x 64像素递增
  • 标准模式:
    • ISO 单色 40,000D; 125,000T
    • E.I. 范围 40,000-200,000D;
    • ISO 彩色 12,500D, 16,000T
    • E.I. 范围 12,500-62,500D
  • Binned模式:
    • ISO 单色 50,000D, 160,000T
    • E.I. 范围 50,000-250,000D;
    • ISO 彩色 12,500D, 12,500T,
    • E.I.范围 12,500-62,500D
曝光
  • 最小曝光时间1 µs,选配FAST选件后可达 95 ns(出口限制)
  • 全局电子快门
  • 极限动态范围 (EDR)
  • 曝光指数(E.I.)用于控制ISO表现
  • 自动曝光功能
  • 用于PIV的快门关闭模式
存储
  • 128GB, 256GB, 512GB高速内置RAM
  • 最多可实现511个分区
  • 支持CineMag V持久性存储器(2TB,8TB)
录制时间
  • 以最大分辨率下可录制4.4s,12位、1280 x 800分辨率,录制到最大的内置存储中
  • 降低分辨率可获得长时间录制,降低帧率可直接录制进CineMag
特殊功能
  • 支持10G网络连接(标配)
  • Binned模式可在高帧率下加倍纵向分辨率
  • 记录多个实验过程,最多可实现511个分区
  • 连续录制功能
  • 事件标记
  • 基于帧的时间戳
  • IRIG输入(调制和未调制)
  • IRIG输出(未调制)
  • 触发器同步
  • 用于PIV的快门关闭模式
  • 229ns帧间隔时间
  • Burst模式
  • 标配内置的物理快门,用于自动或遥控执行CSR(黑平衡)
  • 支持DHCP的二级IP地址分配
  • 可在现场进行固件升级
触发
  • 可任意编辑触发位置(包括前触发/后触发)
  • 基于图像的硬件自动触发
  • 软件触发
  • 通过BNC接口的硬件触发
时钟和同步
  • 内置帧同步或外部输入帧同步时钟信号(FSYNC)
  • IRIG输入/输出(调制或未调制)
  • SMPTE
  • Ready输出(相机拍摄就绪时高电平)
  • Strobe输出(帧曝光时间内低电平)
信号
  • 专用触发器,时间码输入接口
  • 专用RS232远程接口
  • 专用范围数据接口
  • 4个可编程I/O接口进行定义并调整信号,包括F-sync,strobe,event,触发output,ready等等
连接
  • 标配千兆以太网
  • 标配10G(万兆以太网)用于控制和下载输出的接口
  • 支持Wifi控制
相机控制
  • 标配PCC(Phantom相机控制软件)
  • 配有机身控制按键
  • 可提供SDK

视频输出
  • 标配2个3G HD-SDI
  • 最高支持1080p60
镜头
  • 标配尼康F接口,支持F 和G系列镜头
  • 可选配佳能EOS接口
  • 可选配PL接口
  • 可选配C接口
  • 可选配M42接口
  • (仅指接口,不包括镜头本身)
图像处理
  • 亮度
  • 增益
  • Gamma
  • 饱和度
  • 白平衡
  • 底电平
  • 影调曲线
  • 滤镜
  • 色彩矩阵
  • 图像翻转和旋转
  • 图像裁切
  • 图像压缩
数据采集
  • PCC软件内支持National Instruments的M-和X-系列数据采集模块
运动分析
  • PCC软件支持以下基本的运动测量:
    • 距离
    • 速度
    • 加速度
    • 角度和角速度
    • 手动采点或自动采点的目标追踪
    • 兼容部分第三方软件
支持文件格式
  • Cine RAW、压缩的Cine
  • AVI, h.264 mp4
  • Apple ProRes .mov
  • Multipage TIFF
  • MXF PAL & MXF NTSC
  • 未压缩的QuickTime
  • Windows BMP
  • OS/2 BMP, PCX, TGA
  • TIFF, LEAD, JPEG
  • JTIF, RAW, DNG, DPX
供电
  • 主电源输入100 - 240 VAC,包含一个400 Watt 的电源适配器
  • 机身背面面板提供20-28 VDC的备用电源输入
外观规格
  • 带有Cinemag:
    • 7 x 7.4 x 11.7 英寸 (长x 宽 x 高*); 17.8 x 18.6 x 29.7 厘米
    • Weight:20 磅 (9.1 千克)
  • 无Cinemag:
    • 7 x 7 x 11.7 英寸 (长x 宽 x 高*); 17.8 x 17.8 x 29.7 厘米
    • Weight:20 磅 (9.1 千克)
  • *握柄额外增加2英寸(5.2厘米)高度
环境参数
  • 工作温度: -10°C - + 50°C
  • 存放温度:  -20°C - +70°C
  • 标准(EMI/EMC/ESD)
    • 排放:  EN 61326-1, FCC 第15部分
    • 免疫: EN 61326-1
  • 抗冲击:工作中:MIL-STD-202H 方法213 -B. 30 G; 锯齿波, 11毫秒 ,每个 方 向 +/-10次 冲 击
  • 震动:MIL-STD-202H 方法 214 -i; 测 试条 件 A.
    5.3 Gr ms; 15分钟 /方 向
  • 安全:IEC 60950-1
应用程序接口
  • Phantom SDK
  • LabView
  • MatLab
发货时包含
  • 配有XLR电缆的400W 电源适配器
  • 加固的以太网电缆
  • BNC网线
  • Phantom相机控制软件
  • 简要用户手册
  • 坚固的包装箱与定制泡沫保护
选件
  • 可选FAST
  • 佳能EOS接口
  • C接口
  • PL接口
  • M42接口
热门附件
  • LED灯
  • CineMag V
  • CineStation IV
  • 视频监视器,用于机身控制
TMX Power Supply

TMX电源

TMX 高速摄像机用3针XLR到3针Fischer电源线400W电源
TMX Rugged Cables

TMX加固电线

TMX 高速摄像机提供坚固的RJ45以太网电缆与锁定机制,也可用于UHS相机在10Gb以太网端口,线缆长度为5米。

Detachable Mini Monitor

监视器

监控套件与高速摄像机控制一起使用,套件包括监视器、连接到摄像机手柄的安装支架,以及所需的电缆。

Phantom CineMagV

Phantom CineMag V

Phantom CineMag V 与 TMX、Flex4K、和 UHS 和T系列高速摄像机型号兼容,最高可达8TB。
Phantom CineStation IV

Phantom CineStation IV

CineMag IV和CineMag V录制介质的下载站。  包括Gb和10Gb以太网支持标准。
Pickle Switch, 6' (2m) Cable

触发开关,6英尺(2米)电缆

触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB,按下按钮即可手动触发摄像机。

Phantom TMX 系列高速摄像机是第一台使用背照式 BSI 传感器技术的高速摄像机,其他高速摄像机使用前照式 FSI 传感器技术。在 背照式BSI 传感器中,光电二极管在传感器结构中更接近光源,而传感器的金属电路位于光电二极管后面。

此架构提供了两个主要优点。首先是提高光敏度和量子效率,因为光电二极管更接近光源,不受金属电路的阻碍。其次随着帧速率的提高而保持吞吐量,因为光电二极管后面的金属可以重新设计以提高效率。简单地说,随着帧速率的提高,TMX 高速摄像机中的背面照明 BSI 技术可以提供比前面照明 FSI 技术高速摄像机更大的分辨率。

TMX 系列只有一个RJ45以太网端口,它能够自动握手Gb以太网或10Gb以太网接口。此功能是一个标准功能。 优化后,10GB 以太网界面允许 cine 下载速度比标准 Gb 以太网界面快 5 倍以上。

虽然安装在 PC 中的任何兼容的 10GBASE-T 接口卡都应该有效,但我们一直在使用和推荐英特尔 X540-T1 X540-T2 卡。请确保安装最新的英特尔驱动程序,并分配相应的网络地址(例如,IP 172.16.0.1 和子网 255.255.0.0)此外,请确保安装Phantom 10G 网络驱动程序。

TMX 高速摄像机上的 RJ45 端口具有锁定机制,它与标准以太网电缆配合使用,或者,为了更安全的连接,Vision Research 提供坚固的 CAT 6A 以太网电缆,一端配对锁定组件。

建议使用 CAT6 CAT7 电缆,让您在相机和界面卡之间最大距离为 100 米(CAT6 电缆限制为 50 米)。

是的。事实上,在高速摄像机上有一个取景器端口(VF),它将为取景器或监视器提供视频和电源。可以使用许多标准监视器。TMX高速摄像机2BNC端口,提供HD-SDI

所有TMX数码高速摄像机都配有400W电源,为最大512GB内存的高速摄像机CineMag和取景器提供充足的电源。

是的。您需要订购可选的佳能EOS镜头接口,并使用其中一个测试过并且支持的镜头(FAQ)。零件号:VRI-MNT-TMX-EOS

大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
我们根据行业标准ISO 12232测试每个Phantom摄像机型号的ISO。我们使用SAT方法,因为我们认为这是确定传感器灵敏度的最佳方法。SAT方法不使用增益来提高灵敏度。如果使用增益来提高灵敏度,这还会增加噪声水平。如果增加噪声是可以接受的,则可以使用图像处理工具在所有Phantom摄像机上进行增益调整以提高灵敏度。

根据规范,我们通常会同时发布日光灯(D)和钨丝灯(T)值,因为光源对结果有很大影响,特别是对于黑白传感器。 如果未指定T或D,则可以假定发布的值是“日光灯”。

请注意,大多数新型Phantom摄像机都包含曝光指数控制功能,它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数(EI)范围由Vision Research根据摄像机型号指定,以确保整个范围具有最佳图像质量。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form

TMX玻璃杯破碎演示视频

TMX玻璃杯破碎演示视频

TMX高速摄像机喷雾演示视频

TMX玻璃裂纹过程演示视频

Phantom TMX 7510

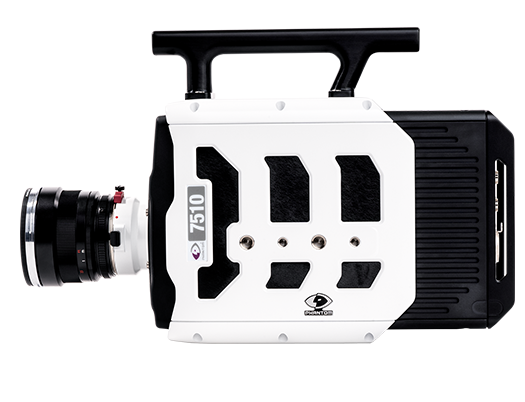

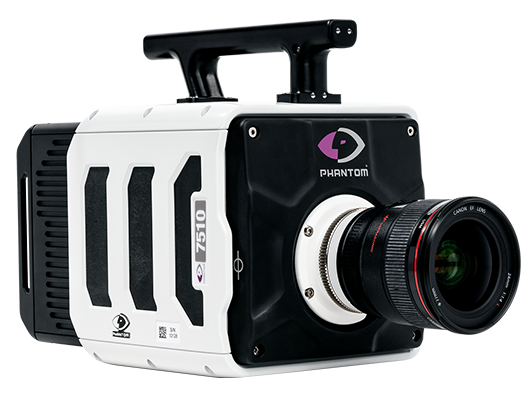

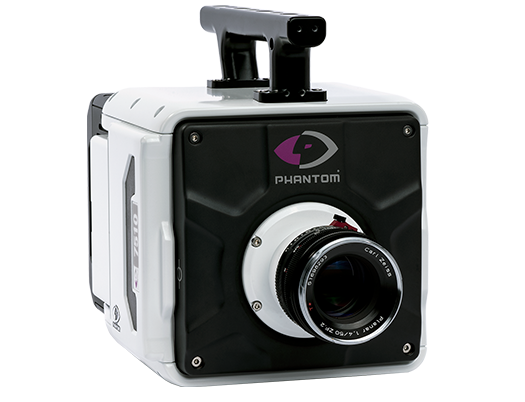

TMX 7510 右侧面

(jpg; 6000*4000)
Phantom TMX 7510

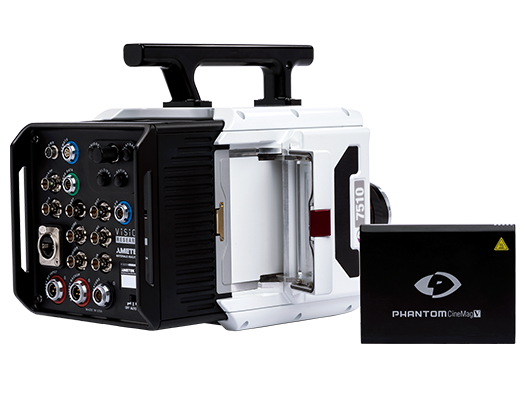

TMX 7510 和 CineMag

(jpg; 6000*4000)
Phantom TMX 7510

TMX 7510 左侧面

(jpg; 5563*3709)
Phantom TMX 7510

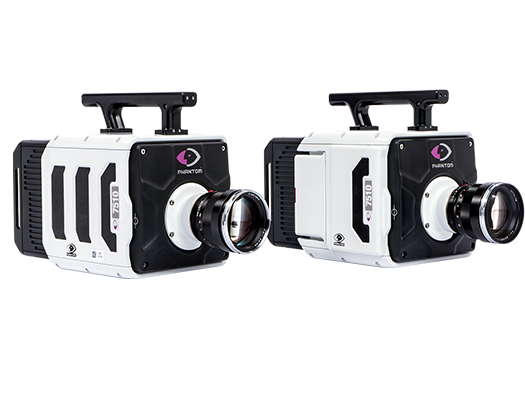

TMX 7510 和 CineMag 右侧面

(png; 200*200)

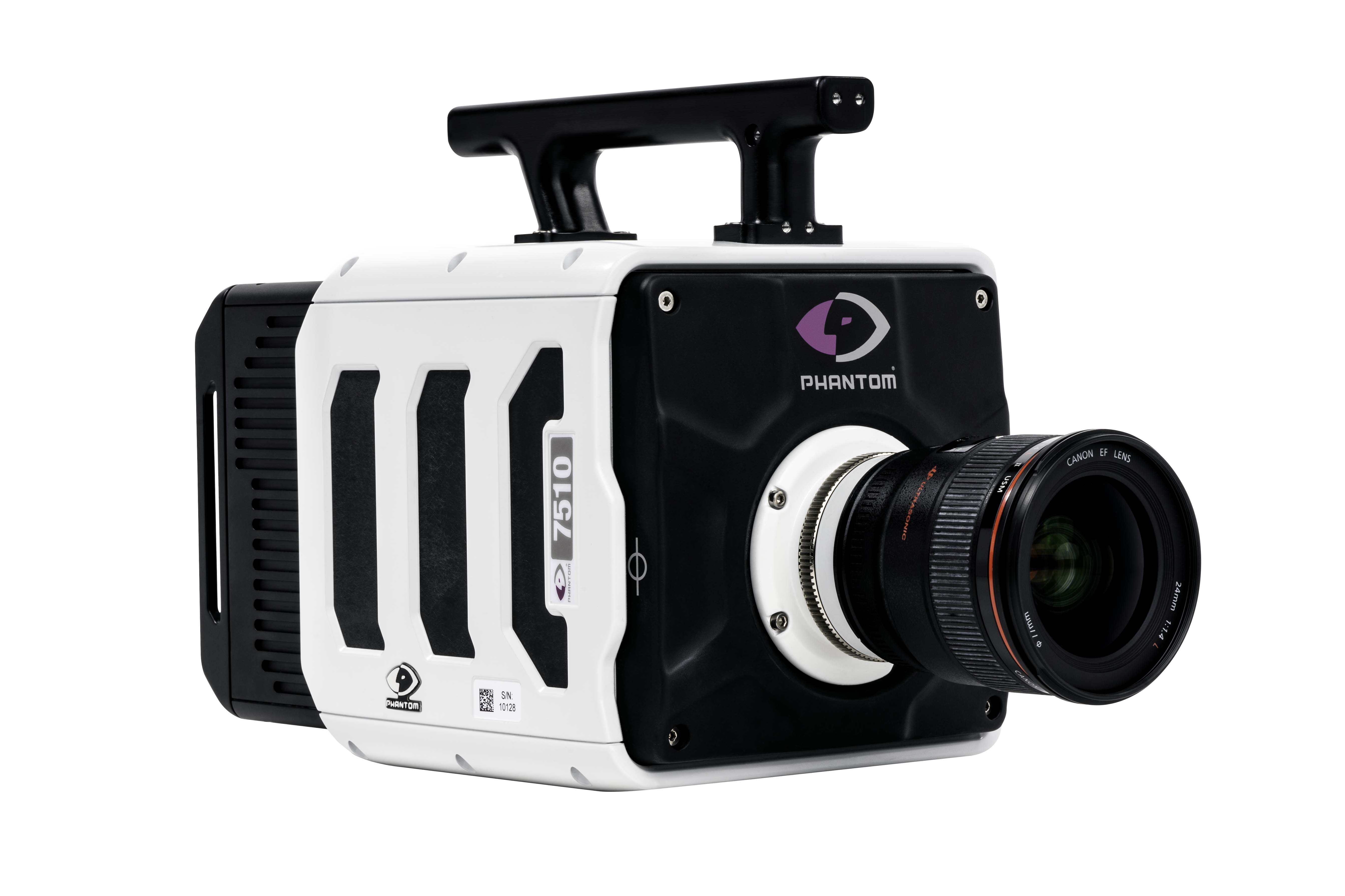

Phantom TMX 7510
