T2410

Phantom T2410是T系列的新一代产品,它提供强大的背照式传感器技术,数据吞吐量为24 Gpx/秒。紧凑且易于操作的平台是光线匮乏环境下工业和科研应用的完美选择。

  • 1280 x 800 分辨率下速度高达 24,270 帧/秒
  • 灵敏度:量子效率*
    • 黑白: 80.3%; Binned 模式下 74.1%
    • 彩色: 76%
  • 64、128、256GB RAM
  • FAST 选项*,最小曝光时间 190ns
                           *532nm 波长下量子效率 QExFF
下载数据表
Phantom T2410是一款数据吞吐量达24 Gpx/秒的高速摄像机,是材料研究、工业产品测试和高速运动分析的理想选择。T系列产品的设计非常适合用于例如DIC(数字图像相关)等先进的光学成像技术中。定制的背照式(BSI)传感器提供快速曝光,量子效率 80.3% (QExFF 黑白),能够在补充照明有限的环境中拍摄。Binned模式结合像素2x2,这是使相机在最高帧率下提高垂直分辨率的关键功能。Binned模式在黑白和彩色下都可供选择,但是使用彩色相机开启Binned模式时会输出黑白图像。

T2410高速摄像机具有一些高级功能,可用于多种应用,包括:
  • EDR(极限动态范围)通过动态调整图像饱和区域的曝光,可缓解例如弹道研究中的闪光。
  • 可编程I/O接口与DAQ系统和各种测量传感器配合使用,可以记录和查看在Cine文件中的元数据。
  • 远程和独立操作,可通过使用机身控制、视频监视器和CineMag实现。

主要特点

  • Binned模式在640 x 384 或更低的分辨率下,可提高帧率
  • 兼容CineMag 5
  • 配置SDI和HDMI视频输出
  • 可编程I/O - 可分配和定义摄像机信号
                   Vision By Forza

包装箱内包含哪些物品?

  • 带XLR延长线的280W电源适配器
  • 网线
  • Mini-SDI视频线缆
*可根据要求提供印刷版手册和PCC软件光盘

标准模式

分辨率 FPS
1280 x 800 24,270
1280 x 640 30,310
1280 x 320 60,360
1280 x 192 100,000
1280 x 128 148,880
1280 x 32 525,000


Binned模式

分辨率 FPS
640 x 384 100,000
640 x 320 119,640
640 x 256 148,880
640 x 192 197,050
640 x 128 291,300
640 x 64 525,000


此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
  • Phantom T2410高速摄像机在满分辨率下速度可达到24,000 帧/秒,具有T系列产品的所有特性。
  • Binned模式在640 × 384 或更低分辨率时可提高帧率。
  • FAST选件模式下,曝光时间可低至190ns。
吞吐量/拍摄速度
  • 24 Gpx/秒
  • 标准模式下最大拍摄速度
    • 24,270帧/秒(1280 x 800满分辨率)
    • 525,000帧/秒(1280 x 32)
  • Binned模式下最大拍摄速度
    • 100,000帧/秒(640 x 384 Binned模式下满分辨率)
    • 525,000帧/秒(640 x 64)
  • 最低拍摄帧率100帧/秒

传感器参数



  • 背照式(BSI)CMOS 传感器
  • 像素:1280 x 800
  • 像素尺寸:18.5 µm, Binned 模式下 37 µm
  • 传感器尺寸:23.7 mm x 14.8 mm; 27.94mm 对角线
  • 12-位深度
  • 连续可调分辨率 (CAR) 增量:256 x 32, Binned 模式下 128 x 64

EMVA 1288 测量值 (532 nm)

  • 标准模式:
    • 量子效率:80.3% 黑白; 76.0% 彩色
    • 信噪比最大值:39.8 dB
    • 绝对灵敏度阈值 (p):29.7 黑白; 36.0 彩色
    • 饱和容量 (e-):9469 黑白; 10344 彩色
    • 暂态暗噪声:23.34 e-
    • 动态范围:52.0 dB
  • Binned 模式:
    • 量子效率:74.1%
    • 信噪比最大值:45.5 dB
    • 绝对灵敏度阈值 (p):77.2
    • 饱和容量 (e-):35581
    • 暂态暗噪声:56.6 e-
    • 动态范围:55.9 dB
  • Binned 模式仅输出黑白
    曝光
    • 最短标准曝光时间为 1.1 μs,带 FAST 选项(受出口管制)时的最短曝光时间为 190 ns
    • 全局电子快门
    • 极限动态范围(EDR)
    • 自动曝光
    • 用于控制表观ISO的曝光指数(E.I.)
    • PIV的快门关闭模式
    存储
    • 64GB、128GB、256GB 高速内置 RAM
    • 多达 63 个内存分区。
    • 用于永久性存储的 CineMag V(发布时还尚未推出)
    录制时间
    • 以最大帧速率、12 位、1200 x 800 分辨率录制到 256GB 内存时只需 4.5 秒
    特殊功能
    • 10Gb 以太网
    • Binned 模式,在高帧速率下获得两倍的垂直分辨率(输出为黑白)
    • 多片段记录模式和最多 63 个内存段
    • 连续录制
    • 事件标记
    • 帧时间戳
    • IRIG输入(调制和未调制)
    • IRIG输出(未调制)
    • 同步触发
    • 用于 PIV 曝光的快门关闭模式
    • 在 PIV 模式下,230 ns 的间隔时间
    • Burst 模式
    • 用于自动执行/手动执行黑平衡(CSR)的内部机械快门
    • DHCP 或辅助 IP 地址
    • 基于现场的固件升级功能
    触发
    • 可编程触发位置(前/后触发录制)
    • 标配基于图像的自动触发
    • 从软件触发
    • 硬件触发BNC
    • 与高压(HV)触发器兼容
    时钟和同步
    • 帧同步到内部或外部时钟(FSYNC)
    • IRIG输入/输出
    • Ready 输出(摄像机就绪并准备好进行录制时信号高)
    • Strobe 输出(曝光期间呈低电平)
    信号
    • 专用触发器、时间码输入端口
    • 专用于 RS232 的远程端口
    • 专用范围数据
    • 3 个可编程 I/O 端口包括可调(分配和定义)信号,这些信号包括:
      • 帧同步
      • 选通
      • 事件
      • 触发输出
      • Ready和更多
    连接
    • 1Gb 以太网和 10Gb 以太网用于控制和数据下载
    • 通过 USB 无线网卡连接 WiFi 以进行控制(可委托工厂永久禁用 WiFi)
    相机控制
    • Phantom摄像机控制(PCC)
    • 机身控制(OCC)
    • 可提供SDK
    视频输出
    • 2X 3G HD-SDI 端口
    • Micro-HDMI
    • 支持高达1080p60。
    镜头
    • 标配尼康F卡口,支持F & G式镜头
    • 佳能EOS卡口可选
    • PL卡口可选
    • C卡口可选
    • M42 卡口可选
    • (不包括镜头)
    图像处理
    • 亮度
    • 增益
    • 伽玛
    • 饱和
    • 白平衡
    • 底电平
    • 风格曲线
    • 滤波器
    • 色彩矩阵
    • 图像翻转和旋转
    • 裁切
    • 缩放

    数据采集
    • 美国国家仪器公司的M和X系列 在PCC中集成有支持的DAQ模块
    运动分析
    • 通过Phantom应用程序进行基本测量:
      • 距离
      • 速度
      • 加速度
      • 角度和角速度
      • 用于目标跟踪的手动和自动点收集
      • 兼容第三方解决方案
    支持文件格式
    • Cine RAW & 压缩的Cine
    • AVI、h.264 mp4
    • Apple ProRes .mov
    • Multipage TIFF
    • MXF PAL & MXF NTSC
    • 未压缩的QuickTime
    • Windows BMP
    • OS/2 BMP、PCX、TGA
    • TIFF、LEAD、JPEG
    • JTIF、RAW、DNG、DPX
    供电
    • 包括100 - 240 VAC、280瓦电源
    • 后面板上有 20 - 28 VDC 辅助电源输入
    外观规格
    • 5 x 5 x 8.25 英寸,12.7 x 12.7 x 21 厘米(高、宽、长),不含手柄或镜头。
    • 手柄增加了 2 英寸(5 厘米)的高度
    • 重量:9.4 磅,4.3 千克
    环境参数
    • 工作温度: -10°C - + 50°C
    • 存放温度:  -20°C - +70°C
    • 标准(EMI/EMC/ESD)
      • Emissions:  EN 61326-1, FCC part 15
      • Immunity: EN 61326-1
    • 抗冲击:
      • 运行中:30G,锯齿波 11ms,3 轴向,每轴向 2 方向,每个方向 10 冲击(60 总脉冲)
    • 抗振动:
      • 运行中:7.5 Grms, 50Hz-2KHz, 3 轴向, IAW MIL-STD-202H
    • 安全:IEC 60950-1
    应用程序接口
    • Phantom SDK、C#、C++
    • LabView
    • MatLab
    发货时包含
    • 280W 电源适配器(带 XLR 线缆)
    • Fischer 网线
    • BNC 线缆

    选件
    • CineMag接口
    • FAST选件
    • CineMag 5
    热门附件
    • 含有定制泡沫填充的箱子
    • CineMag 5
    • CineStation IV
    • 视频监视器

    Canon EF Mount for Flex4K cameras

    佳能EF卡口

    佳能EF镜头接口,适用于可以电子对焦和光圈控制的EOS镜头,从PCC控制镜头,包含用于调整后焦的垫片。

    Phantom CineMagV

    Phantom CineMag 5

    Phantom CineMag 5 与 TMX、Flex4K、和 UHS 和T系列高速摄像机型号兼容,最高可达8TB。
    Phantom CineStation IV

    Phantom CineStation IV

    CineMag IV和CineMag V录制介质的下载站。  包括Gb和10Gb以太网支持标准。
    Pickle Switch, 6' (2m) Cable

    触发开关,6英尺(2米)电缆

    触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB,按下按钮即可手动触发摄像机。
    是。电池或备用电源输出范围必须在20-28V,电流至少8安培。在使用CineMag时,高速摄像机最大消耗为150W。

    摄像机标准配件里包含XLR 3芯电源延长线,可与多种24V电池适配,也可适用于串联了2个或更多14.4V电池的电源站类型的方案。

    Phantom CineMag 是一种高速固态存储模块,与传统的硬盘驱动器或固态磁盘有很大区别,因为它没有文件系统。PCC软件需要下载 Cine 原始文件,可以通过以太网连接相机控制或通过使用专用CineStation IV

    对于高速摄影拍摄,
    须先记录到摄像机的RAM缓冲中,回看并传输到CineMag,这被称为‘循环’模式。对于低速拍摄,摄像机可以运行在运行/停止模式,直接写入CineMag和允许几分钟的记录。一旦文件被记录到CineMag图像是安全的,可以从RAM删除,来开始下一个拍摄。

    最好使用相机机身上的视频回放来回顾记录。从
    CineMag删除单个剪辑是不可能的。一旦CineMag经满了,你只能通过删除它的全部内容来重新录制。出于这个原因,建议在从RAM缓冲区转移到CineMag之前,通过设置inout点来检查和修剪RAM中的片段。更多信息请访问我们的CineMag页面


    了解更多CineMag详细信息
    大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

    您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
    我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
    可提供现场培训。

    对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

    如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
    是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
    Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form

    T2410 和 T3610 液滴观测

    T2410 和 T3610 搭载的背照式(BSI)传感器,可在光线匮乏的环境中进行液滴细致观察

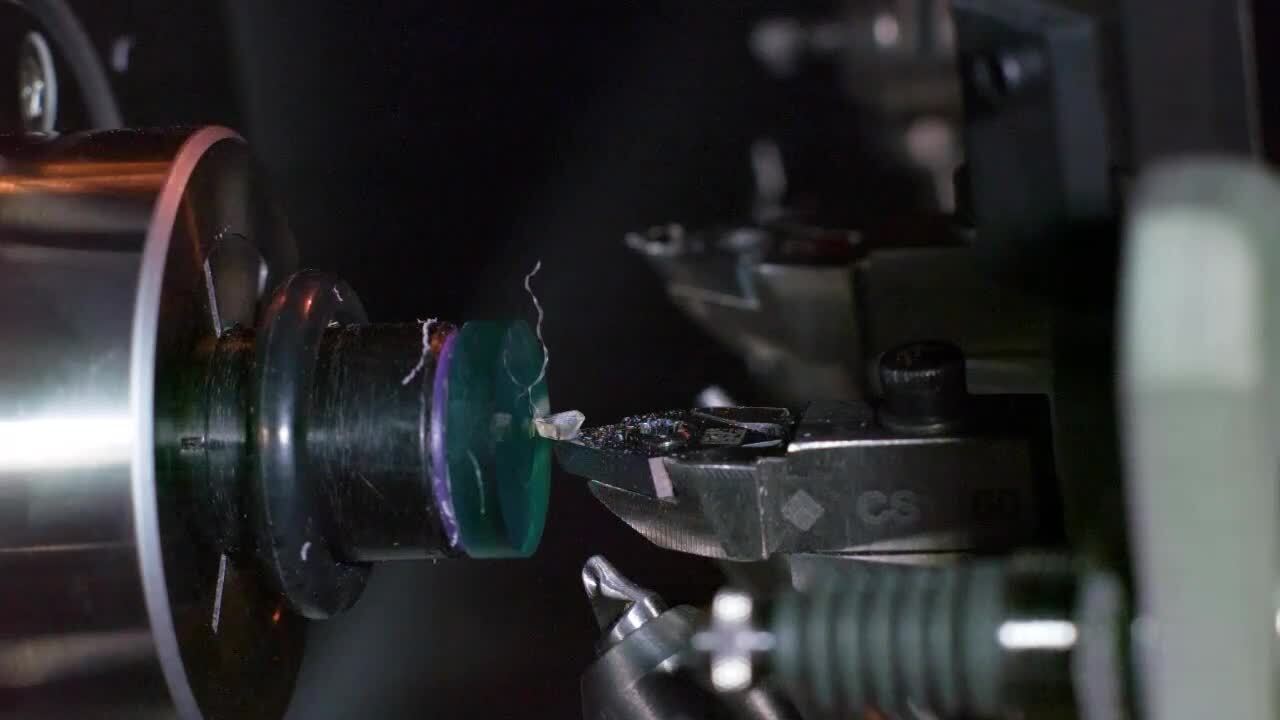

    T2410 加工成型
