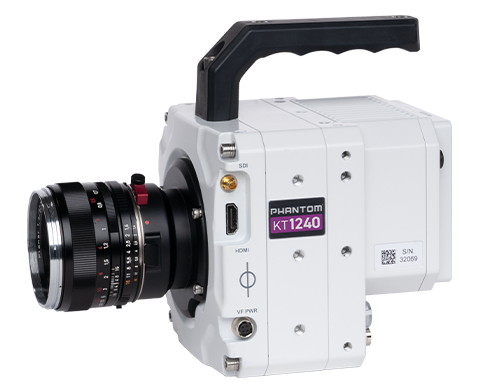

KT1240

KT-1240 提供所需的像素分辨率,确保除了拍摄到测试对象的高速运动外,还能捕获到精准的细节,以确保捕获数据的可靠性,适用于各种领域的高级研究。该摄像机紧凑轻便(3.2 kg)的设计减少了支持设备的尺寸和复杂程度,适用于安装在有限的空间中。

  • 2560 x 1664 分辨下,帧速率为 2,920 fps
  • 512 x 64 分辨率下,帧速率为 326,310 fps
  • 88.7% 量子效率 QExFF (mono)
  • 高达 128 GB RAM
下载数据表

Phantom KT1240 采用与 KT1640 相同的高级 420 万像素传感器,以较低的吞吐量和价格提供同等优势。背照式(BSI)传感器结构提供 88.7% 的量子效率等级(黑白),确保在有限的光线环境下为测试对象做出最佳响应。

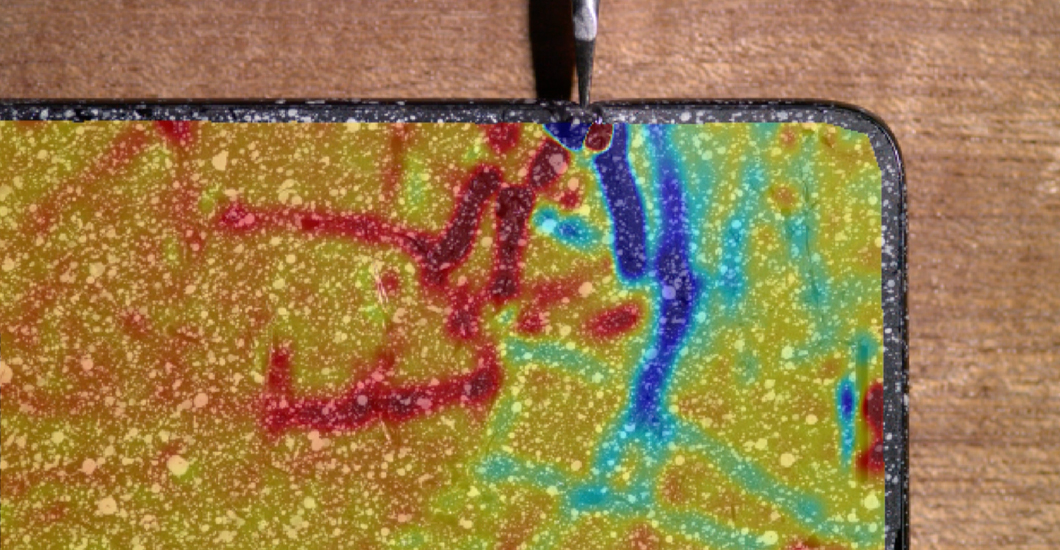

典型的基础高速成像技术包含数字图像相关(DIC),时间分辨 PIV 以及用于流体可视化的纹影,这些技术都受益于像素分辨率的提高。

Phantom KT 系列摄像机具有如下高级功能,可用于多种应用:

  • 可编程 I/O 使用户能够为高级同步分配和修改摄像机的硬件信号接口,并与 DAQ 系统和各种测量传感器配合使用,可以记录和查看在 Cine 文件中的元数据。
  • 极限动态范围(EDR)通过动态调整图像饱和区域的曝光,可缓解例如弹道研究中的闪光。
  • 机身控制,CF Express 卡和视频输出可实现独立且灵活的工作流程。

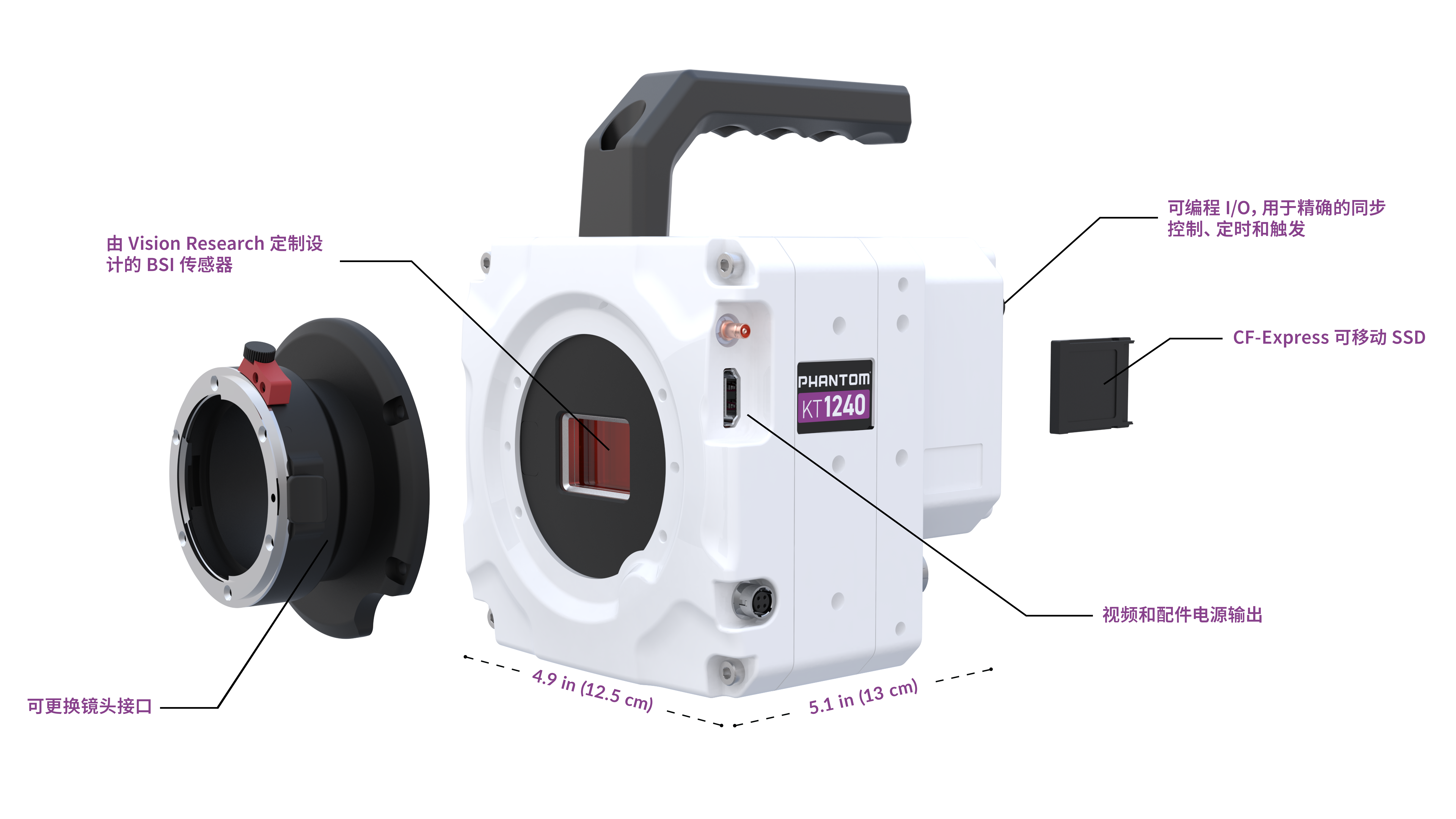

主要特点

  • Binned 模式合并像素,在 640 x 384 及更低分辨率下提升帧速率
  • 可编程 I/O,用于精确控制同步和精确触发
  • EDR 可以缓解闪光
  • CF Express-B 卡支持远程存储或者安全的文件备份
  • 用于独立操作的机身控制界面
  • SDI 和 HDMI 视频输出,用于连续监控和流畅播放
                     Vision By Forza

包装箱内包含哪些物品?

  • 带 XLR 延长线的 160W 电源
  • 以太网电缆
  • Mini-SDI 视频电缆
*可根据要求提供印刷版手册和 PCC 软件光盘
分辨率 FPS
2560 x 1664 2,920
2560 x 1600 3,030
2560 x 1024 4,740
2560 x 512 9,460
2560 x 256 18,900
2048 x 128 45,580
1536 x 64 119,230
1024 x32 326,310
1280 x 832 Binned 11,650
768 x 768 Binned 20,390
1280 x 320 Binned 30,090
1024 x 256 Binned 45,580
768 x 128 Binned 119,230
512 x 64 Binned 326,310

*使用帧速率和录制时间计算器,查看所有可用的分辨率和帧速率组合
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
存储
  • 32GB,64GB,128GB RAM 可选
  • 最多可达 63 个分区
  • 支持 CF Express type B 存储卡
