S711
Phantom S711 高速摄像机为机器视觉应用提供高达 7 Gpx/s（56 Gbps）的数据吞吐量，通过 CXP12 协议和 CXP-over-Fiber 技术为机器视觉应用带来高帧率。
- 1280 x 800 分辨率下速度高达 7,360 fps
- 灵敏度: 量子效率*
- 黑白: 33.7%
- 彩色: 29.1%
- 8 位和 12 位可选
- 1 µs 曝光时间，安装 FAST 选件时可低至 300ns

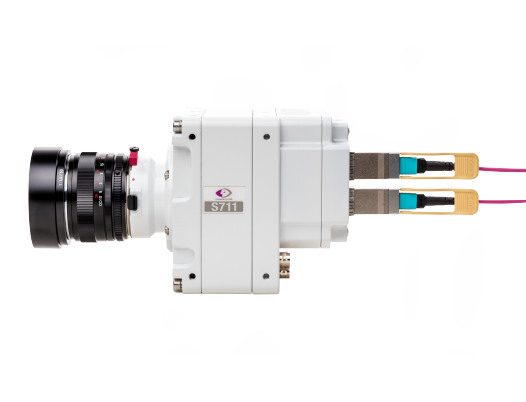

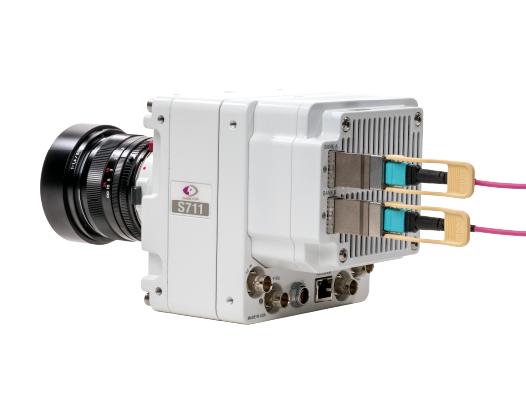

Phantom S711 支持尖端的机器视觉应用，数据吞吐量高达 7 Gpx/秒，具有许多实用和高效特征。利用 CXP-over-Fiber（CXPoF）技术，两根简单易用的光纤电缆可以将高达 56 Gbps 的图像和数据传输到连接的图像采集卡上。对于仅需要 40 Gbps 或更低的高帧率应用，S711 也可以使用一根电缆连接到一个图像采集卡。可设置两个 ROI 区域（自选区域），大大提高了摄像机的效率和灵活性。机械快门和 EOS 镜头兼容性允许远程黑参考和对焦控制，以便提高图像质量。S711 还配备了用于触发和信号的 GPIO。
主要特点：
- 可设置两个 ROI 区域（自选区域）
- 降低分辨率时，速度超过 200,000 fps
- 2 根线缆中含 8 个 CXP12 通道
- 标准 CXP 2.0 和 GenICam 协议
包装箱内包含哪些物品？
- 带XLR延长线的电源
| 分辨率 | FPS* |
|---|---|
| 1280 x 800 | 7,360 |
| 1024 x 720 | 9,850 |
| 1024 x 768 | 9,260 |
| 768 x 640 | 13,940 |
| 512 x 512 | 23,240 |
| 256 x 256 | 63,610 |
| 128 x 128 | 129,520 |
| 128 x 16** | 249,080 |
*8-位, 2 组
**8-位, 1 组
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
-
Phantom S711 机器视觉摄像机通过一个机器视觉流媒体形状因数提供高速成像能力，两根简单的 CXP-over-Fiber 电缆能够传输高达 7 Gpx/秒的数据。S711 为机器视觉行业提供超高帧速率。
吞吐量/拍摄速度
- 7 Gpx/秒
- 满分辨率下最大速度为 7,360 fps；最小分辨率 128 x 16 下，最大速度为 249,080 fps
- 所有分辨率下，最小速度为 24 fps
传感器参数
- CMOS 传感器
- 1280 x 800 像素
- 20 μm 像素尺寸
- 30.183 mm 对角线
- 12 位像素深度
- 连续可调分辨率：128 x 8
- 标准模式：
- 量子效率: 33.7% 黑白; 29.1% 彩色
- 信噪比最大值: 44.4 dB
- 绝对灵敏度阈值 (p): 99.0 黑白; 113.4 彩色
- 饱和容量 (e-): 27417 黑白; 26842 彩色
- 暂态暗噪声: 32.79 e-
- 动态范围: 58.3 dB
曝光
- 1μs 最小曝光时间
- 安装 FAST 选件时，最小曝光时间为 300 ns
- 极限动态范围（EDR）
- 自动曝光
存储
- NA - S711 将数据立即流式传输到用户的抓帧器或 DVR 中
录制时间
- 取决于客户的存储
特殊功能
- 可配置为高达 1/2 容量（4Gpx/秒）或全容量（7Gpx/秒）的流式传输
- 可选 8 位和 12 位输出
- 帧时间戳
- IRIG 输入（调制和非调制）
- IRIG 输出（未调制）
- 用于远程黑参考的机械快门
- 2 个灵活可编程的 ROI 区域（自选区域）
触发
- 通过软件或GPIO触发信号
时钟和同步
- 时间码输入/输出
信号
- GPIO：
- 事件输入
- 触发输入
- Memgate
- Strobe输出
- 触发输出
- Ready
- 软件触发输出
连接
- 多达 8 个 CoaXPress （CXP 12） 通道：提供 2 个光纤 QSFP+ 组，每组 4 个通道
相机控制
- 符合 GenICam
镜头
- 标配尼康F卡口，支持F ＆ G式镜头
- 佳能EOS卡口可选
- C卡口可选
- （不包括镜头）
图像处理
- 通过 GenICam 处理视频
供电
- 16-32 VDC、52 W
- 提供 80 瓦100 - 240 VAC 电源
外观规格
- 尺寸（不含镜头接口）12.5 x 12.5 x 16.0 厘米（长 x 高 x 宽）; 5 x 5 x 6.3 英寸
- 重量：2.4 千克（5.4 磅）
环境参数
- 工作温度：-10°C - +50°C
- 冲击：100G，30G带快门
- 振动：7.6 Grms
发货时包含
- 电源
选件
- 佳能EOS镜头卡口
- C卡口
热门附件
- 80 瓦电源
- QSFP+ 收发器
- 多模光纤电缆
- 符合光纤标准的图像采集卡
多模光缆
3m长的多模光缆，最多需要2个，用于连接收发器
CXP over Fiber 图像采集卡
专为 CXP-over-Fiber 协议设计的图像采集卡
多模收发器
QSFP+ 收发器，最长可达 150m。最多需要 4 个，其中 2 个连接高速摄像机，2 个连接图像采集卡
佳能 EOS 镜头卡口
用于 Phantom 相机的佳能 EOS 镜头接口提供电子光圈和对焦控制
使用两个光纤端口可以提供机器视觉相机的全部功率，但您不需要在任何场景下都使用这两个光纤端口。当您需要在非常高分辨率下实现最大帧速率或者使用 12 位输出的许多分辨率下实现最大帧速率时可以使用这两个端口。然而，对于大多数使用 8 位输出、较小分辨率或低于最大帧速率的场景，您只需要使用一个端口。
是的。先从 A 组开始，再是 B 组。
与其他机器视觉摄像机相比，S711、S641 和 S991 的功耗稍大，因此它不通过 CXP 供电。它需要 16 - 32 VDC。 您可以使用自己的电源，也可以使用相机配套的电源。
S711、S641 和 S991 型号的高速摄像机不适用 PCC 软件 —— 因为PCC 控制软件是使用远程登陆接口和我们的远程登陆协议，与传统的 Phantom 高速摄像机进行通信。而 S711、S641 和 S991 型号的高速摄像机是通过 GenICam 协议控制，用户可以直接在他们的系统上处理图像。
非必须，您也可以通过 CXP 和 GenICam 来控制摄像机。GPIO 是一种替代方法，可以通过 BNC 端口轻松访问。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form
