N5

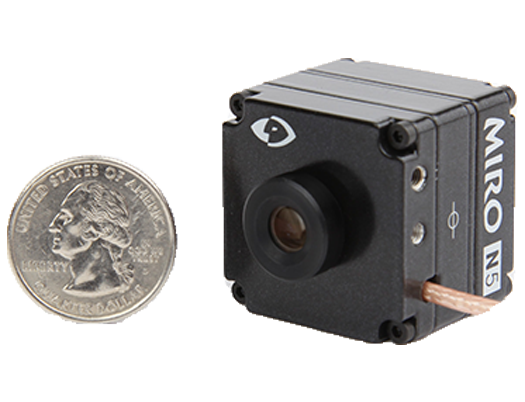

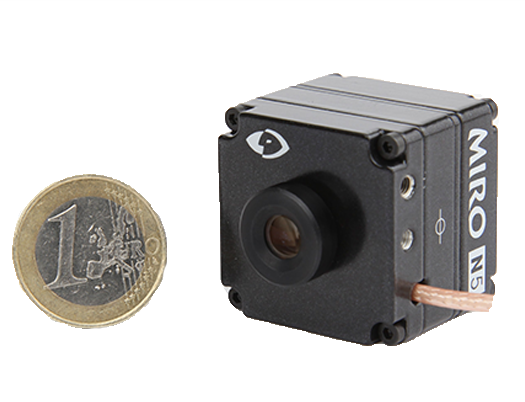

Phantom Miro N5 高速相机是我们最小的高速相机，采用仅1英寸大小的立方体设计，适合狭小的空间。Miro N5 高速相机由两个独立部件组成，通过CXP电缆连接，高速相机机头价格低廉并且容易在现场更换；底座可保护所获得的任何图像。
- 在768 x 600时为560 fps；在512 x 472时为1,000 fps
- 曝光指数范围：
- 彩色400 - 2,000
- 8GB RAM，240GB内置CineFlash
- CXP电缆可立即将图像传输到底座
Phantom Miro N5 高速相机是破坏性测试的理想选择，高速相机由两个独立的部分（机头和底座）构成，它的设计是为了捕获每帧可能会有用的图像。高速相机低成本的机头单元易于更换，CXP协议可立即将最后一个图像传输到坚固的底座。
由于稍大一点的底座与微型摄像机头分开，因此3米长的电缆足够将机头放置在狭小而难以接近的地方。N5 高速相机底座有独立使用和可连接Miro接线盒2.0两个版本，包含不可拆卸的240GB CineFlash和电池。 内存最多可分为63个分区，配合连续录制功能，可录制和下载多个镜头，使Miro N5 高速相机成为机器故障排除应用的理想选择。
主要特点：
- S卡口镜头
- 两种底座的版本可选
- 内置电池
- 内置240GB CineFlash
- 63个可分区内存
包装箱内包含哪些物品？
N5：
- L 型内六角扳手
- 安装支架
- 三脚架安装支架
- 6mm S-镜头卡口
- 带 XLR 扩展器的电源（独立）
- 以太网电缆（只用于单机型号）
- Miro MiniBOB（独立）
- 无 - 系统线缆需单独购买
*可根据要求提供印刷版手册和PCC软件光盘
| 分辨率 | FPS |
|---|---|
| 768 x 600 | 560 |
| 640 x 480 | 810 |
| 512 x 512 | 930 |
| 256 x 256 | 2,325 |
| 256 x 128 | 3,565 |
| 128 x 64 | 4,865 |
| 128 x 32 | 9,000 |
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介

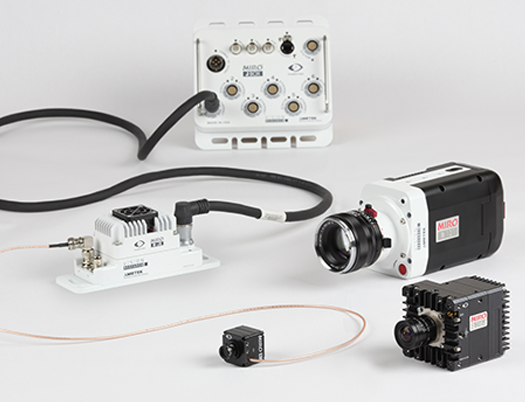

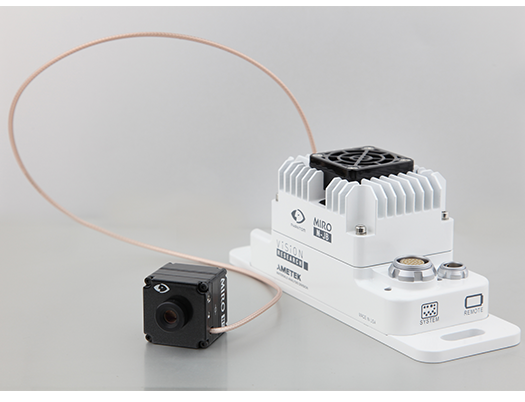

- Miro N系列由微型Hi-G Miro N5摄像机头、CXP电缆和Miro N-JB底座组成。Miro N5适合狭小的空间，图像被即时传输到Miro N-JB底座，以安全地保存它们。
吞吐量/拍摄速度
- 250 Gpx/秒
- 全分辨率768 x 600时的最大速度为560 fps，分辨率128 x 32时的最大速度为9,055 fps。
- 最小帧速率为30 fps。
传感器参数
- CMOS传感器
- 768 x 600像素
- 10位
- 4.8 x 4.8微米像素大小
- 3.6 mm x 2.8 mm（4.68毫米对角线）
- ISO - 黑白2,000D；4,000T
- ISO - 彩色400D；400T
曝光
- 30 µs最小曝光时间
- 极限动态范围（EDR）
存储
- 8GB内置RAM；240GB内置、不可拆卸的CineFlash
录制时间
- 以最大帧速率、10位深度、最高分辨率录制到最大内存时为21秒
特殊功能
- 在多片段记录模式下最多可将内存分为63个独立分区
- 连续录制
- Memory gate
- 事件标记
- 帧时间戳
- IRIG输入（调制或未调制）
- IRIG输出（未调制）
- 基于图像的自动触发（IBAT）
- Strobe
- HD-SDI视频
- 辅助IP地址
- 基于现场的固件升级功能
触发
- 可编程触发位置（前/后触发录制）
- 标配基于图像的自动触发
- 从软件触发
- Miro Junction Box上的硬件触发BNC接口
时钟和同步
- 帧同步到内部或外部时钟（FSYNC）
- IRIG输入（调制或未调制）
- IRIG输出（未调制）
信号
- 系统/摄像机接口（触发、IRIG输入、IRIG输出、Ready、Aux、以太网）（Aux信号可分配给Event、Memgate或FSYNC）
连接
- 用于控制和传输数据的Gb以太网。以太网可通过系统电缆进行访问。
相机控制
- Phantom摄像机控制软件（PCC）
- 可提供SDK
视频输出
- HD-SDI可通过底座上的BNC接口提供
镜头
- M12/S卡口
图像处理
- 亮度
- 增益
- 伽玛
- 饱和
- 色调
- 白平衡
- 颜色插值算法
- 杂散光
- 底电平
- 风格曲线
- 滤波器
- 色彩矩阵
- 图像翻转和旋转
- 裁切
- 缩放
数据采集
- 美国国家仪器公司的M和X系列 在PCC中集成有支持的DAQ模块
运动分析
- 通过Phantom应用程序进行基本测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 用于目标跟踪的手动和自动点收集
- 兼容第三方解决方案
支持文件格式
- Cine、压缩的Cine、Cine RAW、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
供电
- N5摄像机头：16 - 32 VDC、2.5 W，典型值
- 底座：16 - 32 VDC、10 W典型值，电池充电时为18 W。
- 底座内含备用可充电电池。
外观规格
- N5摄像机头：32 x 32 x 28 mm（高 x 宽 x 深），不带镜头，重量：0.2磅，0.09千克
- 底座：187 x 53½ x75 mm（长 x 宽 x 高），带Miro接线盒螺栓样式，重量：1.4磅，0.64千克
环境参数
- Miro N5机头：工作温度：0°C - 50°C
- 储存温度：-20°C至+70°C
- 冲击：150G IAW MIL-STD 202G（不安装镜头时）
- Miro N-JB底座：工作温度：0°C - 50°C
- 储存温度：-20°C至+70°C
- 冲击：170G IAW MIL-STD 202G
- 振动：20.7Grms IAW MIL-STD 202G
应用程序接口
- Phantom SDK
- LabView
- MatLab
发货时包含
Miro N5 高速相机：
- 6MM S卡口镜头
- L型内六角扳手
- 锁环
- 安装支架
Miro N-B底座：
- 电源线
- 以太网电缆
- Miro MiniBOB
- Phantom PCC软件
- 入门指南
Miro N-JB底座：
- 电缆和电源需与Miro Junction Box一起单独购买
- PCC软件
- 入门指南
热门附件
- 遥控器
- Miro Junction Box
- Miro系统电缆
- 坚固耐用的以太网
- 控制分线盒
- 用于Miro Junction Box的280W电源
触发开关，6英尺（2米）电缆
触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB，按下按钮即可手动触发摄像机。
Miro J-Box控制BoB
带以太网、差分IRIG、就绪、频闪、FSYNC和触发的控制室BoB。 通过系统电缆连接到Miro接线盒
Miro J-Box系统电缆
用于将Miro C210J或适配器电缆连接到Miro J-Box、J-Box 2.0的系统电缆。 5M，有其他长度可供选择
Miro J-Box 280W电源
带3针XLR、至Amphenol电源线的280W电源，适用于VRI-MIRO-J-Box、J-Box 2.0
Miro N5设计用于小空间，C卡口镜头比整个摄像机都要大！因此，为了让它尽可能的小，我们选择使用小型S卡口镜头（也称为M-12卡口镜头）。
附带的CXP电缆连接在Miro N5摄像机头上。
Miro N系列不附带系统电缆，因此，如果您没有额外的电缆，则需要购买一根电缆。每个客户的配置都不同，我们提供各种电缆长度以满足您的需求。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商：
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
是的，您可以！ 我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息，请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用，后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接，并通过“远程端口”（V系列、UHS和Flex摄像机）连接到Phantom摄像机。 请注意，Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是，可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
- Semote手持遥控器包括一个手持单元和一个摄像单元，用于传输信号。该设备提供长达约30米的连接。
- iPhantom应用程序适用于所有Apple IOS设备，可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机（带版本106之后的固件）特别有用，因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件（phantom@ametek.com），说明您想要分享的内容。在邮件正文中，请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后，我们将与您协商如何发送素材（我们更喜欢原始的电影文件）。然后，我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次，这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机（这些不再出货）均归类为ECCN 7A994。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
电缆外壳测试
使用Phantom Miro N5以800帧每秒速度在测试机器内部，以一个很难拍摄的视图拍摄。
