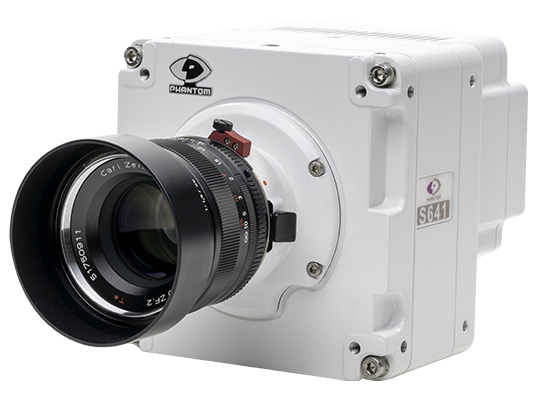

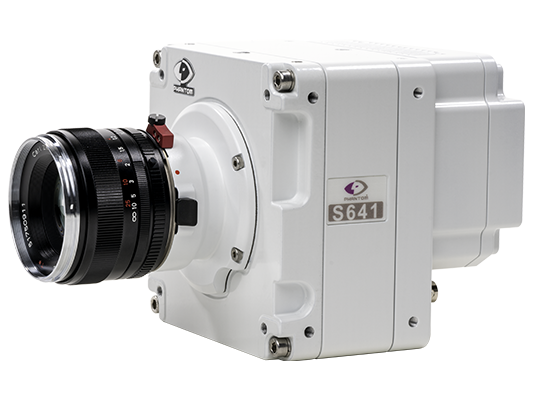

S641
Phantom S641 提供高达 6 Gpx/秒 （48 Gbps） 的数据吞吐量，可生成高帧速率和高分辨率 4 Mpx 图像。 机器视觉相机利用元数据和 GPIO 等强大功能实现最大的灵活性。
- 在分辨率 2560 x 1600 下高达 1,490 fps
- Phantom 定制传感器
- 经证实的 EMVA 测量值
- CXP-over-Fiber 技术

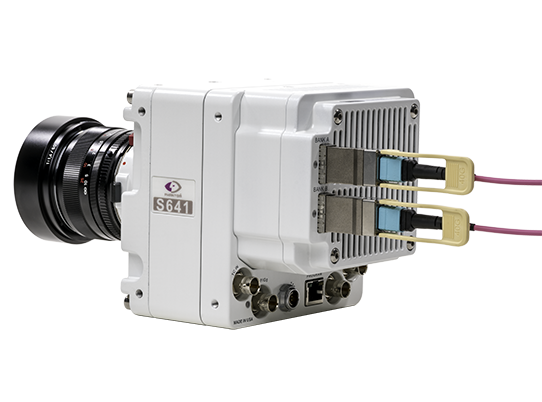

Phantom S641 支持尖端的机器视觉应用，通过两根简单的多模光缆提供高达 6 Gpx/秒的数据吞吐量。这些电缆可以将高达 48 Gbps 的图像和数据传输到连接的图像采集卡，从而显著提高使用性能，许多需要较高帧速率的应用甚至只需一根 40 Gbps 的光纤电缆。 机械快门和 EOS 镜头兼容性允许远程黑参考和对焦控制，以便提高图像质量。S641 还配备了用于触发，事件，Memgate，Strobe 和 Ready 信号的 GPIO，以及帧上带有时间戳的时间码输入或输出。
主要特点：
- CXP12 的8 个通道
- 标准 CXP 2.0 和 GenICam 协议
- 降低分辨率时可达 231,400 fps
- 通过简单的 BNC 访问强大的 GPIO
包装箱内包含哪些物品？
- 带XLR延长线的电源
| Resolution | FPS* |
|---|---|
| 2560 x 1600 | 1,490 |
| 1920 x 1600 | 1,900 |
| 1280 x 1600 | 2,610 |
| 1280 x 800 | 5,180 |
| 1024 x 720 | 6,740 |
| 640 x 680 | 9,620 |
| 512 x 512 | 14,280 |
| 256 x 256 | 36,080 |
| 128 x 128 | 74,460 |
| 128 x 16 | 202,890 |
| 128 x 8** | 231,400 |
*8-bit, 2 bank
**8-bit, 1 bank
此表仅为常见分辨率和帧率，另有更多分辨率可选。
简介
- Phantom S641 通过 CXP-over-Fiber (CXPoF) 将广受好评的 Phantom VEO 640 的高速功能引入机器视觉。两根简单的光纤电缆能够传输高达 6 Gpx/秒的数据。
吞吐量/拍摄速度
- 6Gpx/秒 (48 Gbps)
- 满分辨率下最大速度为 1,490 fps
- 128 x 16 下最大 fps 为 200,715
传感器参数
- Phantom CMOS传感器
- 12位像素深度
- 2560 x 1600像素
- 10 μm像素大小
- 30.18mm 对角线
- 连续可调分辨率：128 x 4
- 全局快门
- ISO 黑白：6400D
- ISO彩色：1250D
- EMCA 数据：
- QR @ 532 nm: 60.2%
- 饱和容量: 14.5Ke-
- 动态范围: 55.5dB
- 最大信噪比: 41.6dB
曝光
- 1μs 最小曝光时间
存储
- NA - S641 可立即将数据流式传输到客户提供的图像采集卡或 DVR
录制时间
- 取决于用户存储
特殊功能
- 可配置为高达 1/2 容量（3Gpx/秒）或全容量（6Gpx/秒）的流式传输
- 可选 8 位和 12 位输出
- 帧时间戳
- IRIG 输入（调制和非调制）
- IRIG 输出（未调制）
- 用于远程黑参考的机械快门
触发
- 通过软件或 GPIO 触发信号触发
时钟和同步
- 时间码输入/输出
信号
- GPIO：
- 事件输入
- 触发输入
- Memgate
- Strobe输出
- 触发输出
- Ready
- 软件触发输出
连接

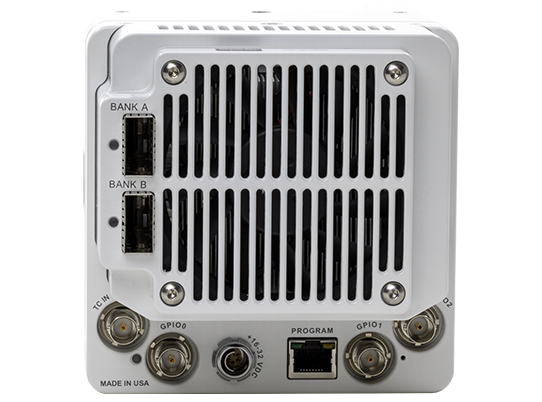

- 多达 8 个 CoaXPress （CXP 12） 通道：提供 2 个光纤 QSFP+ 组，每组 4 个通道
相机控制
- 符合 GenICam
镜头

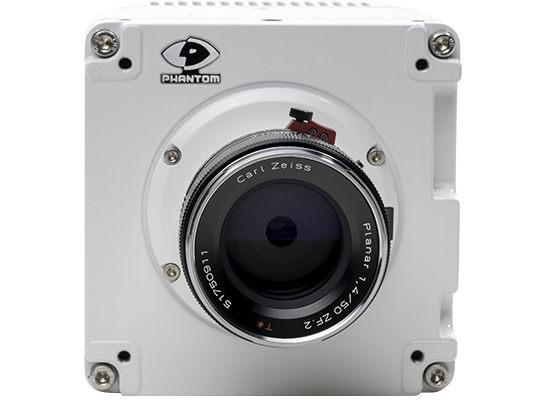

- 标配尼康F卡口，支持F ＆ G式镜头
- 佳能EOS卡口可选
- C卡口可选
- （不包括镜头）
图像处理
- 通过 GenICam 处理视频
供电
- 16-32 VDC、 48 W
- 提供80瓦100 - 240 VAC电源
外观规格
- 尺寸（不含镜头接口）12.5 x 12.5 x 16.0 厘米（长 x 高 x 宽）; 5 x 5 x 6.3 英寸
- 重量：2.4 千克（5.4 磅）
环境参数
- 工作温度： -10°C - +50°C
发货时包含
- 电源
选件
- 佳能 EOS 镜头接口
- C 接口
热门附件
- 80瓦电源
- QSFP+ 收发器
- 多模光纤电缆
- 符合光纤标准的图像采集卡
佳能 EOS 镜头卡口
用于 Phantom 相机的佳能 EOS 镜头接口提供电子光圈和对焦控制
多模光缆
3m长的多模光缆，最多需要2个，用于连接收发器
CXP over fiber帧抓取器
专为CXP-over—fiber协议设计的帧抓取器
多模收发器
QSFP+收发器，最长可达150m。最多需要4个，其中2个连接高速摄像机，2个连接帧抓取器
使用2个光纤端口可以提供S991的全部功率，但您不需要在所有的使用情况下都使用这两个光纤端口。您需要使用这两个端口，用来在3072 x 2000甚至最高到4096 x 2304分辨率下达到最大帧速率，或者使用12位输出在更多分辨率选择下达到最大帧速率。然而，对于大多数使用8位输出、较小的分辨率或低于最大帧率的场景，您只需要使用1个光纤端口。

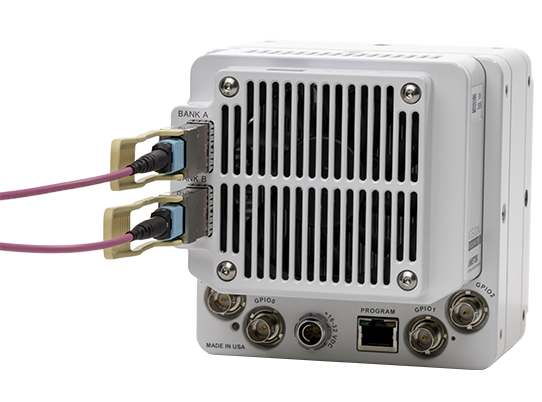

是的！从A排（摄像机左下角）开始，然后从B排开始，依此类推。
与一般的机器视觉摄像机相比，S990的功耗更大，因此它不通过CXP供电。它需要45W。 您可以提供自己的电源，也可以从Vision Research公司购买电源。
S210, S200, S640, S710和S990 型号的高速摄像机不使用PCC软件。因为PCC控制软件是使用远程登陆接口和我们的远程登陆协议，与传统的Phantom 高速摄像机进行通信。而S210, S200, S640, S710和S990 型号的高速摄像机是通过GenICam协议控制的，用户可以直接在他们的系统上处理图像。
不，您不需要 - 您也可以通过CXP和Gen-I-Cam来控制摄像机。GPIO是一种替代方法。您可以设计自己的GPIO电缆，也可以从Vision Research公司购买。
我们根据行业标准ISO 12232测试每个Phantom摄像机型号的ISO。我们使用SAT方法，因为我们认为这是确定传感器灵敏度的最佳方法。SAT方法不使用增益来提高灵敏度。如果使用增益来提高灵敏度，这还会增加噪声水平。如果增加噪声是可以接受的，则可以使用图像处理工具在所有Phantom摄像机上进行增益调整以提高灵敏度。
根据规范，我们通常会同时发布日光灯（D）和钨丝灯（T）值，因为光源对结果有很大影响，特别是对于黑白传感器。 如果未指定T或D，则可以假定发布的值是“日光灯”。
请注意，大多数新型Phantom摄像机都包含曝光指数控制功能，它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数（EI）范围由Vision Research根据摄像机型号指定，以确保整个范围具有最佳图像质量。
根据规范，我们通常会同时发布日光灯（D）和钨丝灯（T）值，因为光源对结果有很大影响，特别是对于黑白传感器。 如果未指定T或D，则可以假定发布的值是“日光灯”。
请注意，大多数新型Phantom摄像机都包含曝光指数控制功能，它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数（EI）范围由Vision Research根据摄像机型号指定，以确保整个范围具有最佳图像质量。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商：
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
是的，您可以！ 我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息，请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用，后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接，并通过“远程端口”（V系列、UHS和Flex摄像机）连接到Phantom摄像机。 请注意，Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是，可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
- Semote手持遥控器包括一个手持单元和一个摄像单元，用于传输信号。该设备提供长达约30米的连接。
- iPhantom应用程序适用于所有Apple IOS设备，可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机（带版本106之后的固件）特别有用，因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件（phantom@ametek.com），说明您想要分享的内容。在邮件正文中，请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后，我们将与您协商如何发送素材（我们更喜欢原始的电影文件）。然后，我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次，这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机（这些不再出货）均归类为ECCN 7A994。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
半导体检测
Phantom 机器视觉相机近距离进行半导体检测观察。
