S710

Phantom S710 高速摄像机为机器视觉应用提供高达7 Gpx/s (87.5 Gbps)的数据吞吐量,它借助 VEO 710 高速摄像机的性能和极高的帧速率、通过CXP6协议来实现机器视觉应用。

  • 1280 x 800分辨率下速度高达7,275 fps
  • 1 µs曝光时间,FAST选项下300ns
  • 8 位和 12 位可选
  • 符合 GenICam 协议
下载数据表

当分辨率降低时,Phantom S710 高速摄像机速度可以达到每秒70万帧。在它的全分辨率,1280 x 800,为最宽的视野和最好的图像细节,S710高速摄像机可以生产高达7,275帧每秒。这款强大的机器视觉相机能够做到这一点,它结合了已经过验证的 VEO 710 高速摄像机传感器的功能和标准的机器视觉行业协议,如CXP6GenICam

Phantom 高速相机的功能,如
GPIO的触发,事件,Memgate脉冲和就绪信号,确保相机能够捕获的图像,需要在短期和长期的记录期间。时间码输入/输出可直接用于图像帧,以便在机器分析时提供准确可靠的数据。

主要特点:

  • 100 万像素传感器、20 µm 像素大小
  • 数据流高达2 Gpx/秒、4 Gpx/秒或7 Gpx/秒
  • 直接将数据流式传输到 4 端口或 8 端口抓帧器
  • 可录制到 DVR 以实现长时间录制
  • 用于远程黑色参考的机械快门
  • 用于触发和信令的 GPIO
  • 通过降低分辨率和 8 位选项来保护数据



包装箱内包含哪些物品?

  • 带XLR延长线的电源
*可根据要求提供印刷版手册和PCC软件光盘
分辨率 FPS
1280 x 800 7,275
1024 x 768 9,255
512 x 512 23,480
256 x 320 57,430
256 x 128 121,425
128 x 8 701,030

(8位、4通道模式)
此表仅为常见分辨率和帧率,另有更多分辨率可选。
简介
  • Phantom S710 机器视觉高速摄像机提供了超高速能力,在 Phantom VEO 710 中增加了一个机器视觉流媒体形状因数,S710高速摄像机在机器视觉行业中每秒帧率较高。
吞吐量/拍摄速度
  • 7Gpx/秒(87.5 Gbps)
  • 全分辨率 7,275 fps
  • 在最小分辨率 128 x 8 下最大帧速率为 701,030帧每秒
  • 最小帧速率在全分辨率下为100帧每秒
传感器参数
  • Phantom CMOS传感器
  • 12位像素深度
  • 1280 x 800像素
  • 20 μm像素大小
  • 25.6 x 16 mm
  • 30.18mm 对角线
  • 噪声:29.0e-
  • 动态范围:59.6dB
  • 128 x 8 的 CAR
  • 全局快门
  • ISO 黑白:6400D
  • ISO彩色:2000D

曝光
  • 1 μs 最小曝光时间
  • 300 ns 最小曝光时间使用FAST选项
存储
  • NA - SS640 将数据立即流式传输到用户的抓帧器或 DVR 中
录制时间
  • 取决于客户的存储
    特殊功能
    • 可配置高达 2Gpx/s、4Gpx/s 或 7Gpx/s 的流式传输
    • 8位和12位输出可选
    • 用于黑色参考的机械快门
    触发
    • 通过软件或GPIO触发信号
      时钟和同步
      • 时间码输入/输出
        信号
        • GPIO:
        • 事件输入
        • 触发输入
        • Memgate
        • Strobe输出
        • 触发输出
        • Ready
        • 软件触发输出
        连接
        • 多达16个CoaXPress (CXP 6)通道,4个通道为一组
          相机控制
          • 符合 GenICam
          镜头
          • 标配尼康F卡口,支持F & G式镜头
          • 佳能EOS卡口可选
          • C卡口可选
          • (不包括镜头)
          图像处理
          • 通过 GenICam 处理视频
          供电
          • 20 - 28 VDC、45 W
          • 提供80瓦100 - 240 VAC电源
          外观规格
          • 尺寸(不包括镜头接口)14.5 x 14.5 x 19.0 cm (长 x 高 x 宽);5.7 x 5.7 x 7.5 英寸
          • 重量:1.62千克(3.6 磅)
            环境参数
            • 工作温度:-10°C - +50°C
            • 冲击:100G,30G带快门
            • 振动:7.5 Grms
              发货时包含
              • 电源
              选件
              • 佳能EOS镜头卡口
              • C卡口
              热门附件
              • 80瓦电源
              • GPIO电缆
              • CXP电缆
              • 帧采集卡
              Miro C110 Power Supply

              电源

              适用于Miro C系列的65W电源
              S640和S990的80W电源
              EOS Lens Mount for VEO and Miro M/R/LC/Lab Series Cameras

              适用于VEO和Miro M/R/LC/Lab的EOS镜头卡口

              适用于Phantom VEO和Miro M/R/LC/Lab系列摄像机的佳能EOS镜头卡口。提供电子光圈和对焦控制。  与VEO4K型号不兼容。
              C-Mount Lens Mount for Phantom VEO and Miro M/R/LC/Lab Series Cameras

              C镜头卡口,VEO和Miro M/R/LC/Lab

              用于Phantom VEO和Miro M/R/LC/Lab系列摄像机的C镜头卡口
              CXP cable

              CXP电缆

              CXP电缆可实现连续成像。
              不是,您不需要使用所有16个CXP端口。  您只能使用1排4个端口、2排4个端口(共8个端口)或所有4排4个端口(共16个端口)。传输速率会降低,因为每个CXP端口只能传输大约½ Gpx/秒,因此您的帧速率或分辨率(或两者)都会降低。
              是的!从A排(摄像机左下角)开始,然后从B排开始,依此类推。
              与一般的机器视觉摄像机相比,S990的功耗更大,因此它不通过CXP供电。它需要45W。  您可以提供自己的电源,也可以从Vision Research公司购买电源。
              S210, S200, S640, S710和S990 型号的高速摄像机不使用PCC软件。因为PCC控制软件是使用远程登陆接口和我们的远程登陆协议,与传统的Phantom 高速摄像机进行通信。而S210, S200, S640, S710和S990 型号的高速摄像机是通过GenICam协议控制的,用户可以直接在他们的系统上处理图像。

               不,您不需要 - 您也可以通过CXP和Gen-I-Cam来控制摄像机。GPIO是一种替代方法。您可以设计自己的GPIO电缆,也可以从Vision Research公司购买。

              我们根据行业标准ISO 12232测试每个Phantom摄像机型号的ISO。我们使用SAT方法,因为我们认为这是确定传感器灵敏度的最佳方法。SAT方法不使用增益来提高灵敏度。如果使用增益来提高灵敏度,这还会增加噪声水平。如果增加噪声是可以接受的,则可以使用图像处理工具在所有Phantom摄像机上进行增益调整以提高灵敏度。

              根据规范,我们通常会同时发布日光灯(D)和钨丝灯(T)值,因为光源对结果有很大影响,特别是对于黑白传感器。 如果未指定T或D,则可以假定发布的值是“日光灯”。

              请注意,大多数新型Phantom摄像机都包含曝光指数控制功能,它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数(EI)范围由Vision Research根据摄像机型号指定,以确保整个范围具有最佳图像质量。
              我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商:

              Gates有专门的Flex4K外壳: https://www.gateshousings.com/flex-4k/

              Nauticam有适用于Phantom VEO(所有S型VEO)的水下外壳 https://www.nauticam.com/

              Prevco是一家水下工程咨询和制造商,专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件

              如果您提供水下外壳或知道其他供应商,请告知我们,以便我们添加到此名单中。
              大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

              您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
              是的,您可以!  我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息,请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
              Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用,后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接,并通过“远程端口”(V系列、UHS和Flex摄像机)连接到Phantom摄像机。 请注意,Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是,可以使用CAMEO VEObob附件连接VEO摄像机。
              Vision Research高度推荐两种第三方解决方案,因为它们适用于所有通过以太网连接的Phantom摄像机:
              • Semote手持遥控器包括一个手持单元和一个摄像单元,用于传输信号。该设备提供长达约30米的连接。

              • iPhantom应用程序适用于所有Apple IOS设备,可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机(带版本106之后的固件)特别有用,因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。

              我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
              可提供现场培训。

              对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

              如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
              是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
              Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件(phantom@ametek.com),说明您想要分享的内容。在邮件正文中,请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后,我们将与您协商如何发送素材(我们更喜欢原始的电影文件)。然后,我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次,这些视频将被随机选入图库中。
              Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form
              所有带空运选件的Phantom v系列摄像机(这些不再出货)均归类为ECCN 7A994。

              所有Phantom Miro空中应用和Miro空中应用高清摄像机(这些不再出货)均归类为ECCN 9A991D。

              所有安装了FAST选件(通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光)的Phantom摄像机(如Phantom v611、v711、VEO 710和超高速10、11和12系列)均被归类为ECCN 6A003并受出口管制。

              ECCN 6A003类摄像机只能出口到这些国家/地区,无需许可证(NLR):
              澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。

              所有其他国家/地区都需要出口许可证。

              所有其他Phantom摄像机都被归类为ECCN EAR99。

              显著提高机器视觉高速成像画质。

              了解流媒体相机的功能

              Phantom工程师们讲解了流媒体高速摄像机背后的技术。

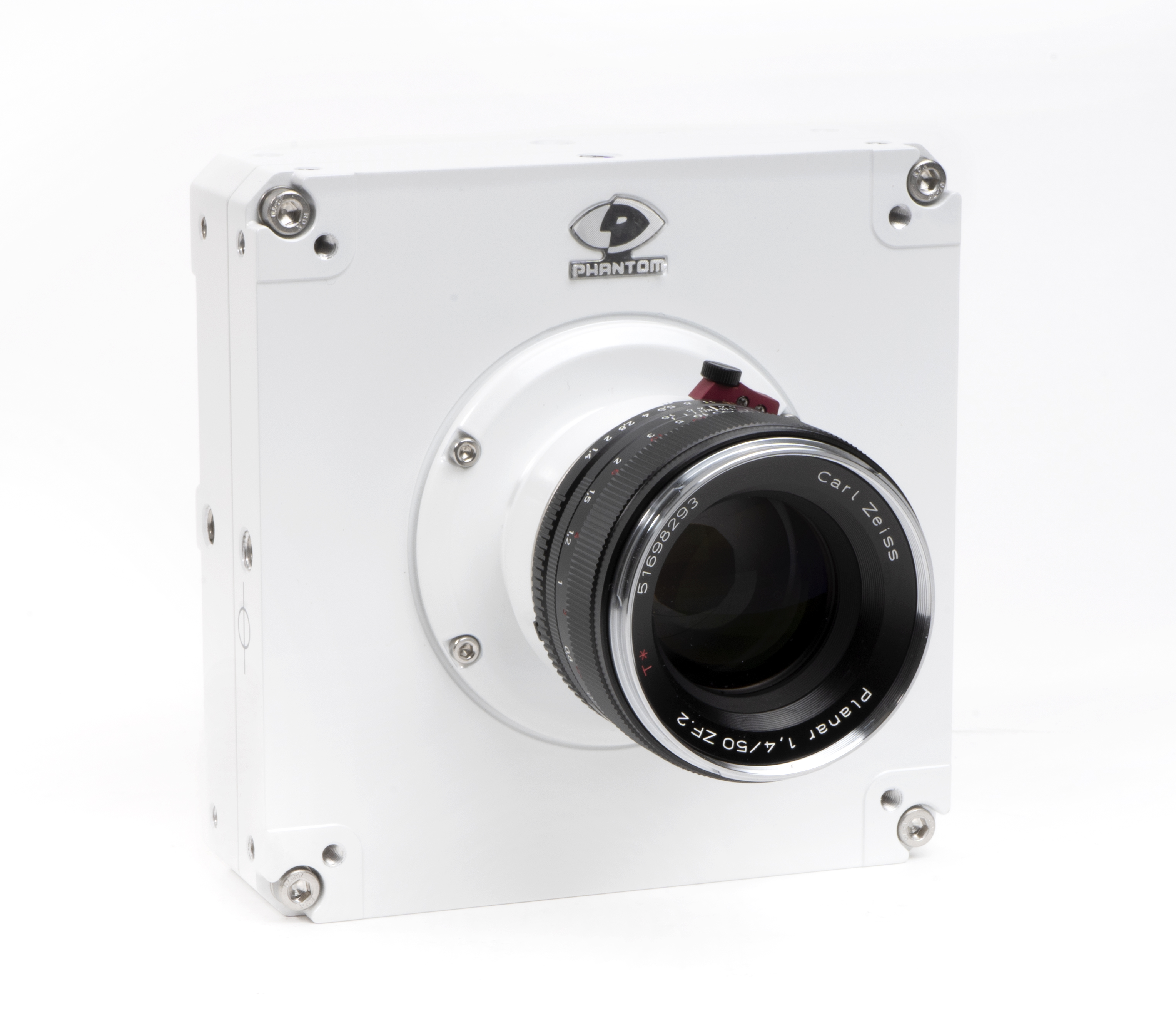

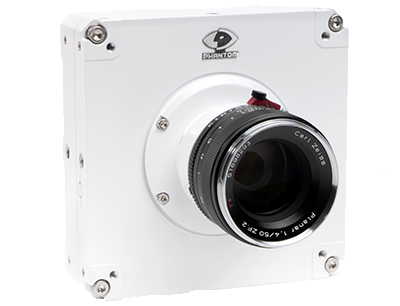

              S640 Front

              S710 正面

              (png; 3056*2638)

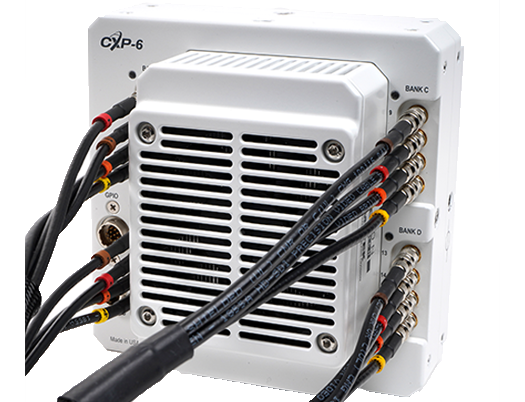

              S640 Back Wire

              S710 背面

              (png; 3056*2638)
              S640 Back Left Wire

              S710 左后部电缆

              (png; 3056*2638)

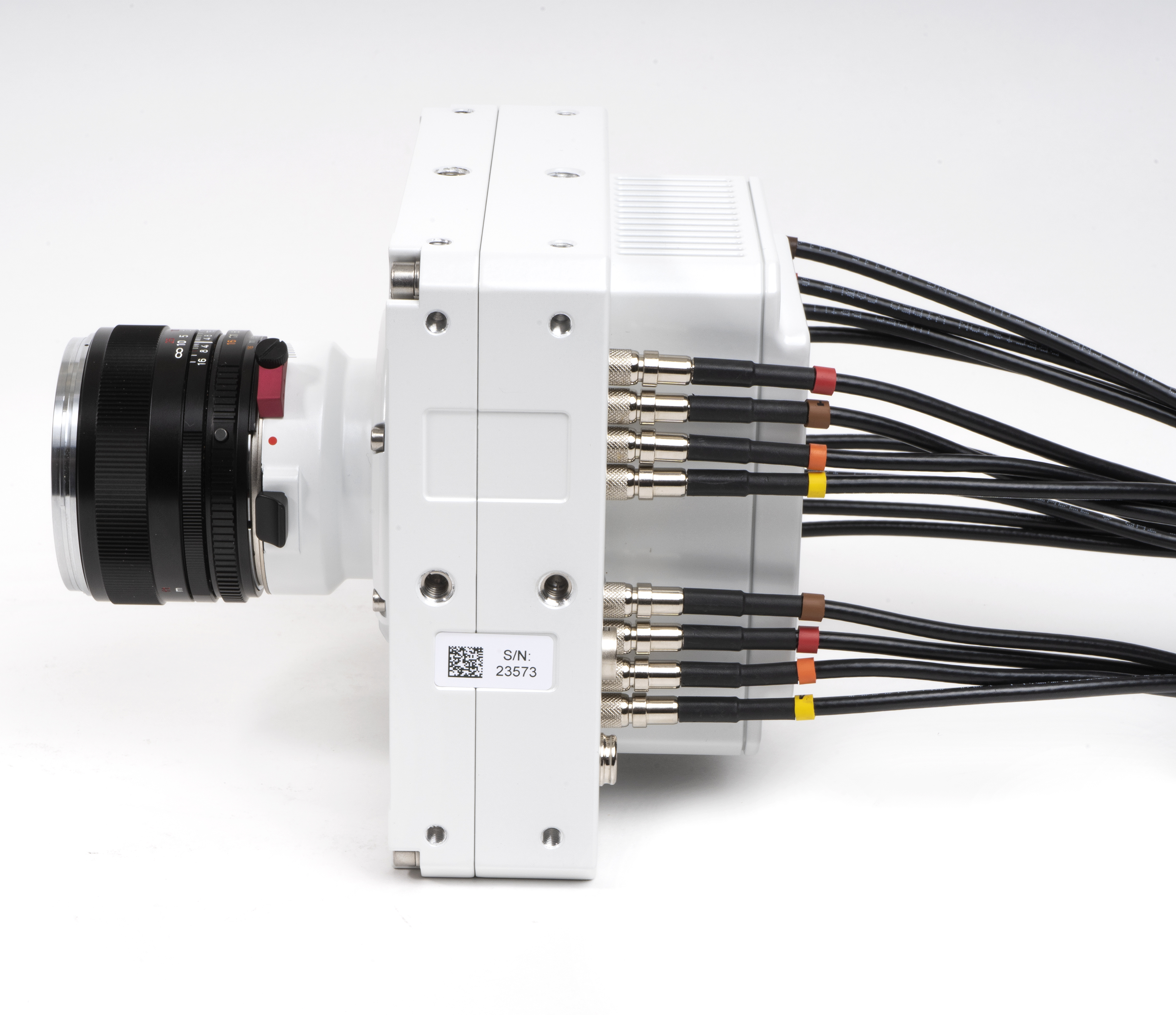

              S640 Left Wire

              S710 左侧电缆

              (png; 3056*2638)

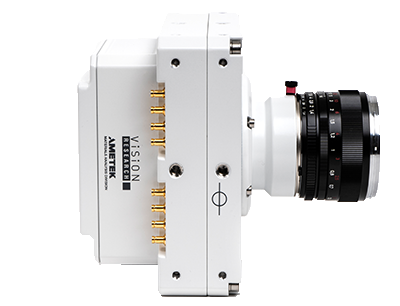

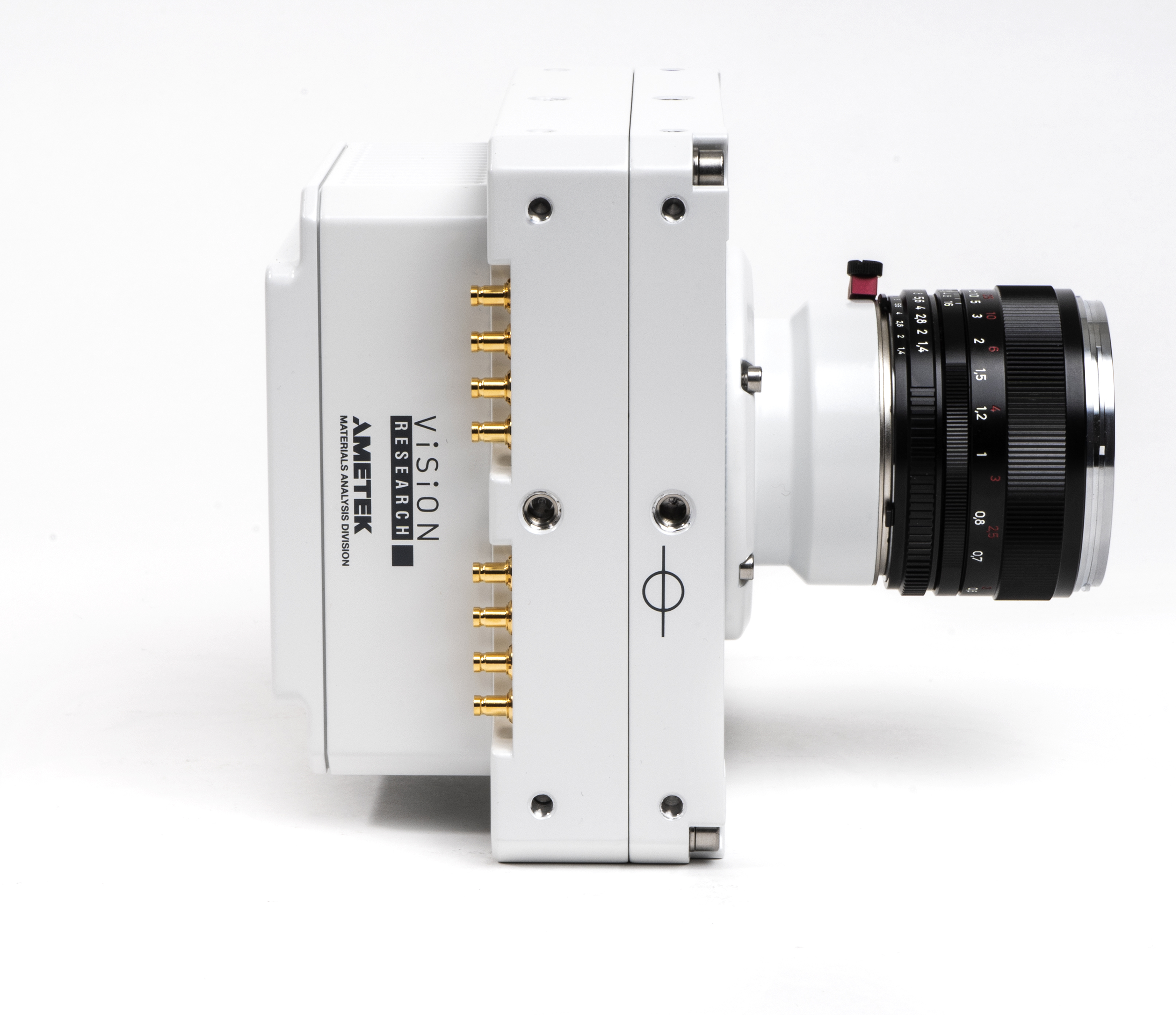

              S640 Right

              S710 右侧

              (png; 3056*2638)

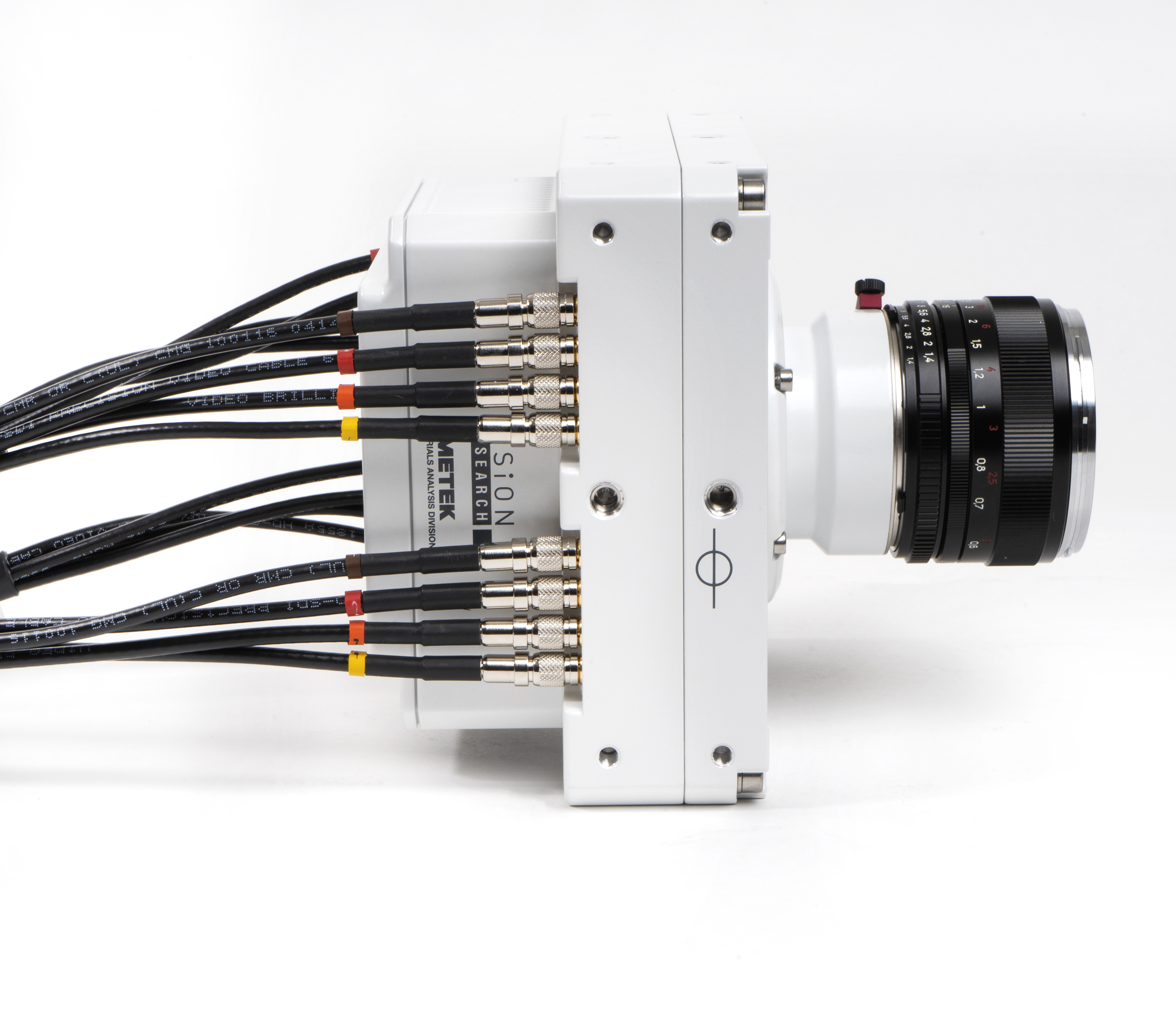

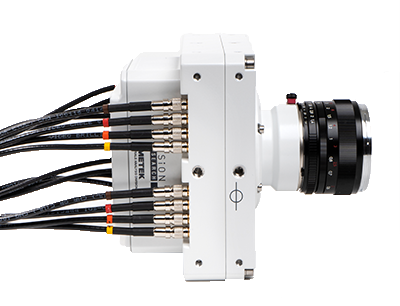

              S640 Right Wire
