C211

Phantom Miro C211是一款经济型且易于操作的高速相机,其帧速率高于同类型的许多相机,适配于标准电缆设置。

  • 1280 x 1024分辨率下,帧速率为1,800 fps
  • 曝光指数范围:
    • 黑白2,500 - 12,500
    • 彩色640 - 3,200
  • 存储容量 :  8、16GB RAM
  • 240GB 内置、不可拆卸的CineFlash
下载数据表

Phantom C211相机重塑了备受欢迎的 C 系列相机在工业环境中的功能应用。高性能传感器在 720p 高清画质下提供超过 2,540 fps 的帧率,同时延续了Phantom C系列相机的紧凑外观,这使得我们的成像解决方案可供研究人员在更广泛的应用和更深入的研究中使用。

通过我们高图像质量和标准功能,如:静音风扇和基于图像的自动触发(IBAT),可最大程度地收集数据。 IBAT允许相机操作者设置参数,这些参数将触发基于实时图像分析的事件被自动采集。

小型 5.6 微米像素传感器和 C 镜头卡口的搭配组合意味着该相机可以运用在实验室中并安装到显微镜上。Phantom C211 具有安装和拆卸的多功能性以及优惠的价格,这使其成为一款非常适合入门级使用的高速摄像机。

Phantom 相机用户可以从 Phantom 技术支持和社群中得到帮助。 作为世界领先的高速摄像机公司,Phantom 的历史和对行业的贡献也使 Phantom 成为全球最大的高速摄像机公司。Phantom 的案例研究、白皮书和应用资源提供了诸多有价值的信息。与技术娴熟的Phantom技术支持和应用工程师交流,或参加Phantom Academy 高速成像学院,将有助于高速摄像机操作者和他们所在的公司从中获得最大收益。

主要特点:

  • 130 万像素传感器
  • 1英寸 C 镜头卡口
  • 240GB 内存,至多可容纳 25 份 8GB 的 Cine 文件
  • 紧凑型机身
  • 标准 BNC 和 RJ45 以太网连接

包装箱内包含哪些物品?

  • 带XLR延长线的电源
  • 以太网电缆
  • BNC 电缆
*可根据要求提供印刷版手册和PCC软件光盘
分辨率 FPS
1280 x 1024 1,800
1280 x 800 2,290
1280 x 720 2,540
768 x 768 2,380
768 x 576 3,150
640 x 480 3,760
512 x 512 3,530
512 x 384 4,650
384 x 288 6,100
256 x 256 6,810
128 x 64 22,380
64 x 8 67,140



此表仅为常见分辨率和帧率,另有更多分辨率可选
此表仅为常见分辨率和帧率,另有更多分辨率可选。
简介
  • Miro C211 小巧、功能多样、经济实惠,是各种应用的”首选“相机。它在 130 万像素的全分辨率(1280 x 1024)下可达到 1,800 fps,可与显微镜配合使用,并配备了 240GB 内部CineFlash 和 8GB 或 16GB RAM 的选择。
吞吐量/拍摄速度
  • 2.3 Gpx/秒且全分辨率 1280 x 1024 时的最大速度为1,800 fps。较低分辨率 64 x 8 时的最大速度为67,140 fps。所有分辨率下的最小帧速率为50 fps。
传感器参数
  • CMOS传感器
  • 1280 x 1024像素
  • 5.6 微米像素
  • 9.18 毫米对角线
  • 12 位深度
  • 噪声:8.5 e-
  • 动态范围:59 dB
  • ISO 黑白 2,500D;6,000T,彩色640D;640T
  • 连续可调分辨率:640 x 8
曝光
  • 5 µs 最小曝光时间
  • 自动曝光
存储
  • 8GB 或 16GB 内置RAM,240GB内置、不可拆卸的 CineFlash
录制时间
  • 以最大帧速率、12位深度、最高分辨率录制到最大内存(16GB)时为4.2秒
特殊功能
  • 在多片段记录模式下,最多可将内存分为 63 个独立分区
  • 基于图像的自动触发
  • 连续录制
  • Memory gate
  • 事件标记
  • 帧时间戳
  • IRIG输出(未调制)
  • 辅助IP地址
  • 基于现场的固件升级功能
触发
  • 可编程触发位置(前/后触发录制)
  • 基于图像的自动触发
  • 硬件触发BNC
  • 从软件触发
  • 高压(HV)触发
时钟和同步
  • 20 ns 的时钟精度
  • 帧同步到内部或外部时钟(FSYNC)
  • IRIG输出(未调制)
信号
  • 用于触发的单个 BNC 和两个可编程 BNC 端口:
    • AUX 1 默认设置: FSYNC
    • AUX 2 默认设置: Strobe
连接
  • 用于控制和传输数据的 Gb 以太网,使用标准以太网连接
相机控制
  • Phantom摄像机控制软件(PCC)
  • 可提供SDK
视频输出
  • HD-SDI 可通过摄像机背面的 BNC 提供
镜头
  • 配有1英寸C镜头卡口,可反转连接CS镜头
图像处理
  • 亮度
  • 增益
  • 伽玛
  • 饱和度
  • 白平衡
  • 颜色插值算法
  • 底电平
  • 风格曲线
  • 滤波器
  • 色彩矩阵
  • 图像翻转和旋转
  • 裁切
  • 缩放
数据采集
  • 美国国家仪器公司(National Instruments)的M和X系列在PCC中集成有支持的DAQ模块
运动分析
  • 通过Phantom应用程序进行基本测量:
  • 距离
  • 速度
  • 加速度
  • 角度和角速度
  • 用于目标跟踪的手动和自动点收集
  • 兼容第三方解决方案
支持文件格式
  • Cine、压缩的Cine、Cine RAW、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
供电
  • 16 - 28 VDC,12 W
  • 包括 40 瓦 100 - 240 VAC 电源
外观规格
  • 高 x 宽 x 深:2.9 x 2.9 x 3.25英寸,73 x 73 x 82.5毫米(不带镜头或镜头卡口)
  • 重量:1.2磅,0.54千克(不带镜头)
环境参数
  • 工作温度:0°C - 50°C
  • 储存温度:-20°C至+70°C
  • 非加固型
应用程序接口
  • Phantom SDK
  • LabView
  • MatLab
  • Python
发货时包含
  • 电源
  • 以太网电缆
  • Miro MiniBoB
Pickle Switch, 6' (2m) Cable

触发开关,6英尺(2米)电缆

触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB,按下按钮即可手动触发摄像机。

可以。我们在相机中随附了一款以太网电缆和 一款 BNC 电缆,以便于您开启使用相机,但您可以使用任意以太网电缆或 BNC 电缆。

Miro C211 具有与 C321 相同的多处特征,并且相当坚固。然而,C211 无法承受与 C321 所能承受的同等冲击和振动。C211 并不是为与 Miro 接线盒配合使用而设计,它具有不同的连接器。

240GB 内存是一项出色的标准功能,您可以在无需等待下载的状况(需要完美、多次或捕捉快速镜头的拍摄)下保存多张照片。该内存位于相机内部,不可卸除。当您准备下载文件时,只需通过以太网将相机连接到电脑便可完成下载。

我们根据行业标准ISO 12232测试每个Phantom摄像机型号的ISO。我们使用SAT方法,因为我们认为这是确定传感器灵敏度的最佳方法。SAT方法不使用增益来提高灵敏度。如果使用增益来提高灵敏度,这还会增加噪声水平。如果增加噪声是可以接受的,则可以使用图像处理工具在所有Phantom摄像机上进行增益调整以提高灵敏度。

根据规范,我们通常会同时发布日光灯(D)和钨丝灯(T)值,因为光源对结果有很大影响,特别是对于黑白传感器。 如果未指定T或D,则可以假定发布的值是“日光灯”。

请注意,大多数新型Phantom摄像机都包含曝光指数控制功能,它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数(EI)范围由Vision Research根据摄像机型号指定,以确保整个范围具有最佳图像质量。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商:

Gates有专门的Flex4K外壳: https://www.gateshousings.com/flex-4k/

Nauticam有适用于Phantom VEO(所有S型VEO)的水下外壳 https://www.nauticam.com/

Prevco是一家水下工程咨询和制造商,专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件

如果您提供水下外壳或知道其他供应商,请告知我们,以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
是的,您可以!  我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息,请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用,后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接,并通过“远程端口”(V系列、UHS和Flex摄像机)连接到Phantom摄像机。 请注意,Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是,可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案,因为它们适用于所有通过以太网连接的Phantom摄像机:
  • Semote手持遥控器包括一个手持单元和一个摄像单元,用于传输信号。该设备提供长达约30米的连接。

  • iPhantom应用程序适用于所有Apple IOS设备,可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机(带版本106之后的固件)特别有用,因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。

我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件(phantom@ametek.com),说明您想要分享的内容。在邮件正文中,请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后,我们将与您协商如何发送素材(我们更喜欢原始的电影文件)。然后,我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次,这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机(这些不再出货)均归类为ECCN 7A994。

所有Phantom Miro空中应用和Miro空中应用高清摄像机(这些不再出货)均归类为ECCN 9A991D。

所有安装了FAST选件(通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光)的Phantom摄像机(如Phantom v611、v711、VEO 710和超高速10、11和12系列)均被归类为ECCN 6A003并受出口管制。

ECCN 6A003类摄像机只能出口到这些国家/地区,无需许可证(NLR):
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。

所有其他国家/地区都需要出口许可证。

所有其他Phantom摄像机都被归类为ECCN EAR99。

运动中的颜料

Phantom员工在当地的一所公立学校做志愿者时,通过实验以有趣和色彩的方式教会了他们关于电方面的知识。该视频由 C210J 拍摄,C211 与 C210J 的帧速率和成像性能一致。

破裂横飞的鸡蛋

由Phantom Miro C110 以1000 fps 速度拍摄。Miro C211具有相同的图像质量,但能够提供 C110 两倍的帧速率。

粉碎的南瓜

Phantom Miro C210/C211 捕捉到水果被压碎过程的细节。这两款相机拥有同样的帧速率和成像性能,仅机身外壳不同。

破裂横飞的鸡蛋

Phantom C210 以 2000 fps 速度拍摄下一个被粉碎的万圣节南瓜。升级后的 C211 提供与 C210 相同的帧速率和图像质量。

Phantom C211

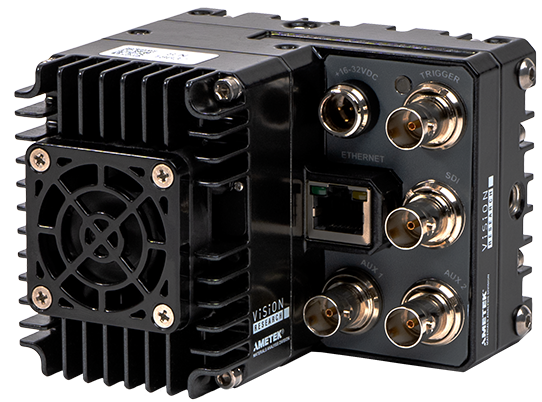

C211 右后侧

(jpg; 4253*2836)
Phantom C211

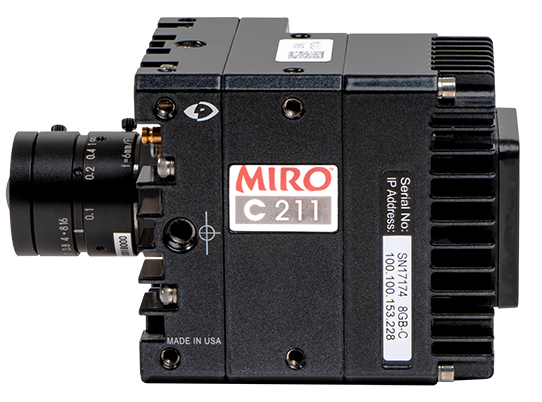

C211 左侧

(jpg; 4260*2840)
Phantom C211

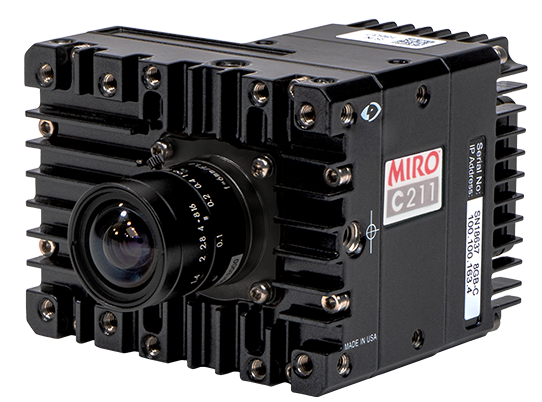

C211 左面
