Phantom T1340 高速摄像机是一款小巧而强大的400万像素成像工具,其各种特性增加了相机的工作流灵活性和最大限度的连通性,使其可以和科研工业领域的先进系统进行交互。

  • 2048 x 1952 分辨率下速度高达3,270帧每秒
  • 曝光指数:
    • 黑白 16,000 - 80,000 D
    • 彩色 3,200 - 16,000 D
  • 36GB、72GB 或 144GB RAM
  • 可选配10Gb网络
下载数据表

Phantom T1340 高速摄像机 是高速、高分辨率成像领域的新一代产品,基于这一平台,新一代摄像机将在小巧紧凑的机身中展现更高的吞吐量,高级功能和更强的性能。

定制的400万像素传感器吞吐量可达每秒13G像素数据,多种高级图像参数适用于对精确数据有高要求的动态分析应用,例如高速图像分析DIC、粒子图像测速PIV、张力和压力分析等研究。

Phantom 的高级功能通过定制摄像机设置,有助于完成多种应用场景。

  • 静音模式消除振动,适用于显微镜和3D测量技术;
  • 远程独立操作功能,使用机身操作面板、视频监视器和CineMag可满足室外应用场景;
  • CineMag 支持长时间直接录制。


不同的应用场景通常需要使用不同型号的镜头,Phantom T1340 高速摄像机提供可替换镜头接口(尼康、PL、C、M42和佳能EF电子控制接口),以确保高品质画面和各种镜头使用需求,也可以根据特殊测试要求定制摄像机镜头接口。

主要特点

  • Binned模式在1024 x 976或更低的分辨率下,可提高帧率
  • 兼容CineMag V
  • 配置SDI和HDMI视频输出
  • 可编程I/O - 可分配和定义摄像机信号
  • 支持10G网络连接(选配)

包装箱内包含哪些物品?

  • 带XLR延长线的电源适配器
  • 网线
  • 迷你SDI视频线缆
*可根据要求提供印刷版手册和PCC软件光盘
分辨率 FPS
 2048 x 1952  3,270
 2048 x 1440  4,390
 1920 x 1080  6,160
 1024 x 976  9,900
 640 x 480  18,600
 640 x 8  113,514

*FAST选件,受出口管制
此表仅为常见分辨率和帧率,另有更多分辨率可选。
简介
  • Phantom T1340是一款400万像素的高速相机,在全分辨率为2048x1952下速度可达到3,270帧/秒
  • T1340兼容CineMag,并具有机身控制按键,可扩展工作流程。
  • Binned模式在100万像素或更低分辨率时可提高ISO和帧率,彩色摄像机开启Binned模式会输出黑白图像。
吞吐量/拍摄速度
  • 13 Gpx/sec
  • 2048 x 1952全分辨率下最大拍摄速度为3,270帧每秒
  • 1024 x 976全分辨率下最大拍摄速度可达12,130帧每秒(Binned模式)
  • 最低拍摄帧率50帧每秒
传感器参数
  • CMOS 传感器
  • 2048 x 1952像素
  • 像素尺寸13.5µm,Binned模式下27 µm
  • 27.6 mm x 26.3 mm;38mm对角线
  • 12-bit 像素深度
  • 最小可调分辨率是以128×8像素递增,Binned模式下128 x 16像素递增
  • 标准模式:
    • ISO 单色 16,000D,
    • E.I. 范围 16,000-80,000D;
    • ISO 彩色 4,000D,
    • E.I. 范围 4,000-20,000D;
  • Binned模式:
    • ISO 单色 25,000D,
    • E.I. 范围 25,000-125,000D;
    • ISO 彩色 5,000D,
    • E.I.范围 5,000 – 25,000D
曝光
  • 最小曝光时间1 µs,选配FAST选件后可达499ns(出口限制)
  • 全局电子快门
  • 曝光指数(E.I.)用于控制ISO表现
  • 自动曝光功能
  • 用于PIV的快门关闭模式
存储
  • 36 GB, 72 GB, 144 GB高速内置RAM
  • 支持CineMag V持久性存储器,最高8TB
录制时间
  • 以最大分辨率下可录制7.6s,12位、2048 x 1952分辨率,录制到最大的内置存储中
  • 降低分辨率可获得长时间录制,降低帧率可直接录制进CineMag
特殊功能
  • 支持10G网络连接(选配)
  • Binned模式可在1024 x 976或更低分辨率下进一步提高拍摄速度(仅输出黑白图像)
  • 内置RAM最高可分为63个分区,用于多片段的录制
  • 连续录制功能
  • 事件标记
  • 基于帧的时间戳
  • IRIG输入(调制和未调制)
  • IRIG输出(未调制)
  • 触发器同步
  • 用于PIV的快门关闭模式
  • 437ns帧间隔时间
  • Burst模式
  • 标配内置的物理快门,用于自动或遥控执行CSR(黑平衡)
  • 基于图像的硬件自动触发
  • 支持DHCP的二级IP地址分配
  • 可在现场进行固件升级
触发
  • 可任意编辑触发位置(包括前触发/后触发)
  • 基于图像的硬件自动触发
  • 软件触发
  • 通过BNC接口的硬件触发
时钟和同步
  • 内置帧同步或外部输入帧同步时钟信号(FSYNC)
  • IRIG输入/输出(调制或未调制)
  • Ready输出(相机拍摄就绪时高电平)
  • Strobe输出(帧曝光时间内低电平)
信号
  • 专用触发器,时间码输入接口
  • 专用RS232远程接口
  • 专用范围数据接口

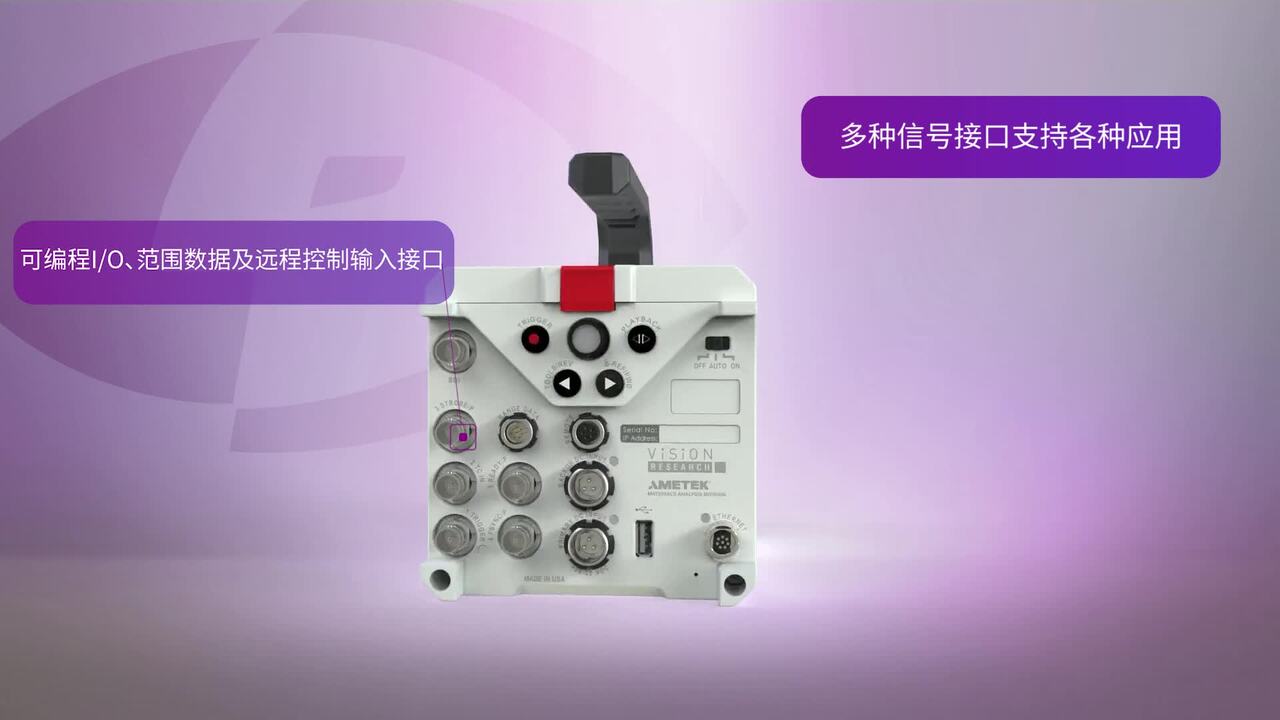

  • 3个可编程I/O接口进行定义并调整信号,包括F-sync,strobe,event,触发output,ready等等
连接
  • 标配千兆以太网
  • 可选配10G(万兆以太网)用于控制和下载输出的接口
相机控制
  • 标配PCC(Phantom相机控制软件)
  • 配有机身控制按键
  • 可提供SDK

视频输出
  • 标配2个3G HD-SDI
  • HDMI输出
  • 最高支持1080p60
镜头
  • 标配尼康F接口,支持F 和G系列镜头
  • 可选配佳能EOS接口
  • 可选配PL接口
  • 可选配C接口
  • 可选配M42接口
  • (仅指接口,不包括镜头本身)
图像处理
  • 亮度
  • 增益
  • Gamma
  • 饱和度
  • 白平衡
  • 底电平
  • 影调曲线
  • 滤镜
  • 色彩矩阵
  • 图像翻转和旋转
  • 图像裁切
  • 图像压缩
数据采集
  • PCC软件内支持National Instruments的M-和X-系列数据采集模块
运动分析
  • PCC软件支持以下基本的运动测量:
  • 距离
  • 速度
  • 加速度
  • 角度和角速度
  • 手动采点或自动采点的目标追踪
  • 兼容部分第三方软件
支持文件格式
  • Cine RAW、压缩的Cine
  • AVI, h.264 mp4
  • Apple ProRes .mov
  • Multipage TIFF
  • MXF PAL & MXF NTSC
  • 未压缩的QuickTime
  • Windows BMP
  • OS/2 BMP, PCX, TGA
  • TIFF, LEAD, JPEG
  • JTIF, RAW, DNG, DPX
供电
  • 主电源输入100 - 240 VAC
  • 包含一个160 Watt 的电源适配器
  • 机身背面面板提供20-28 VDC的备用电源输入
外观规格
  • 尺寸 (不包含镜头): 5 x 5 x 8 英寸 (长x 宽 x 高); 12.7 x 12.7 x 20.3 厘米
  • 握柄额外增加2英寸(5厘米)高度
  • Weight:10 磅 (4.5 千克)
环境参数
  • 工作温度: -10°C - + 50°C
  • 存放温度:  -20°C - +70°C
  • 抗冲击:工作中:30G,锯齿波 11ms,3轴向,每轴向2方向,每个方向10冲击(60 总脉冲)。
  • 标准(EMI/EMC/ESD)
    • CE 兼容排放 EN 61326-1,A级;免疫 EN 61326-1,A级
    • FCC—CFR 47,第15部分,B子部分 & ICES-003,A级
  • 安全:IEC 60950
应用程序接口
  • Phantom SDK
  • LabView
  • MatLab
发货时包含
  • 160W 电源适配器
  • Fischer网线
  • SDI DIN线缆
  • Phantom相机控制软件
  • 简要用户手册
选件
  • 可选FAST
  • 可选10Gb以太网
热门附件
  • CineMag V
  • CineStation IV
  • 视频监视器
  • 运输箱(内含为相机及附件定制裁切的泡沫)
Canon EF Mount for Flex4K cameras

佳能EF卡口

佳能EF镜头接口,适用于可以电子对焦和光圈控制的EOS镜头,从PCC控制镜头,包含用于调整后焦的垫片。

Phantom CineMagV

Phantom CineMag 5

Phantom CineMag 5 与 TMX、Flex4K、和 UHS 和T系列高速摄像机型号兼容,最高可达8TB。
Phantom CineStation IV

Phantom CineStation IV

CineMag IV和CineMag V录制介质的下载站。  包括Gb和10Gb以太网支持标准。
Pickle Switch, 6' (2m) Cable

触发开关,6英尺(2米)电缆

触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB,按下按钮即可手动触发摄像机。
是。电池或备用电源输出范围必须在20-28V,电流至少8安培。在使用CineMag时,高速摄像机最大消耗为150W。

摄像机标准配件里包含XLR 3芯电源延长线,可与多种24V电池适配,也可适用于串联了2个或更多14.4V电池的电源站类型的方案。

Phantom CineMag 是一种高速固态存储模块,与传统的硬盘驱动器或固态磁盘有很大区别,因为它没有文件系统。PCC软件需要下载 Cine 原始文件,可以通过以太网连接相机控制或通过使用专用CineStation IV

对于高速摄影拍摄,
须先记录到摄像机的RAM缓冲中,回看并传输到CineMag,这被称为‘循环’模式。对于低速拍摄,摄像机可以运行在运行/停止模式,直接写入CineMag和允许几分钟的记录。一旦文件被记录到CineMag图像是安全的,可以从RAM删除,来开始下一个拍摄。

最好使用相机机身上的视频回放来回顾记录。从
CineMag删除单个剪辑是不可能的。一旦CineMag经满了,你只能通过删除它的全部内容来重新录制。出于这个原因,建议在从RAM缓冲区转移到CineMag之前,通过设置inout点来检查和修剪RAM中的片段。更多信息请访问我们的CineMag页面


了解更多CineMag详细信息
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
我们根据行业标准ISO 12232测试每个Phantom摄像机型号的ISO。我们使用SAT方法,因为我们认为这是确定传感器灵敏度的最佳方法。SAT方法不使用增益来提高灵敏度。如果使用增益来提高灵敏度,这还会增加噪声水平。如果增加噪声是可以接受的,则可以使用图像处理工具在所有Phantom摄像机上进行增益调整以提高灵敏度。

根据规范,我们通常会同时发布日光灯(D)和钨丝灯(T)值,因为光源对结果有很大影响,特别是对于黑白传感器。 如果未指定T或D,则可以假定发布的值是“日光灯”。

请注意,大多数新型Phantom摄像机都包含曝光指数控制功能,它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数(EI)范围由Vision Research根据摄像机型号指定,以确保整个范围具有最佳图像质量。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
