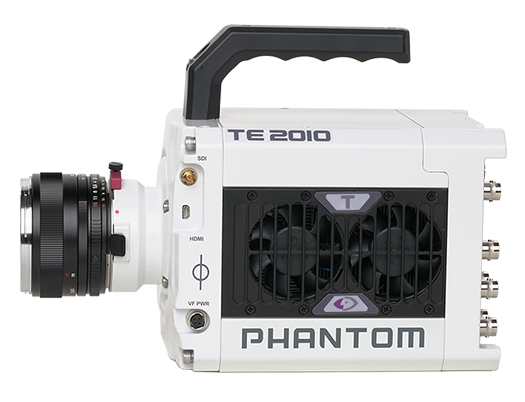

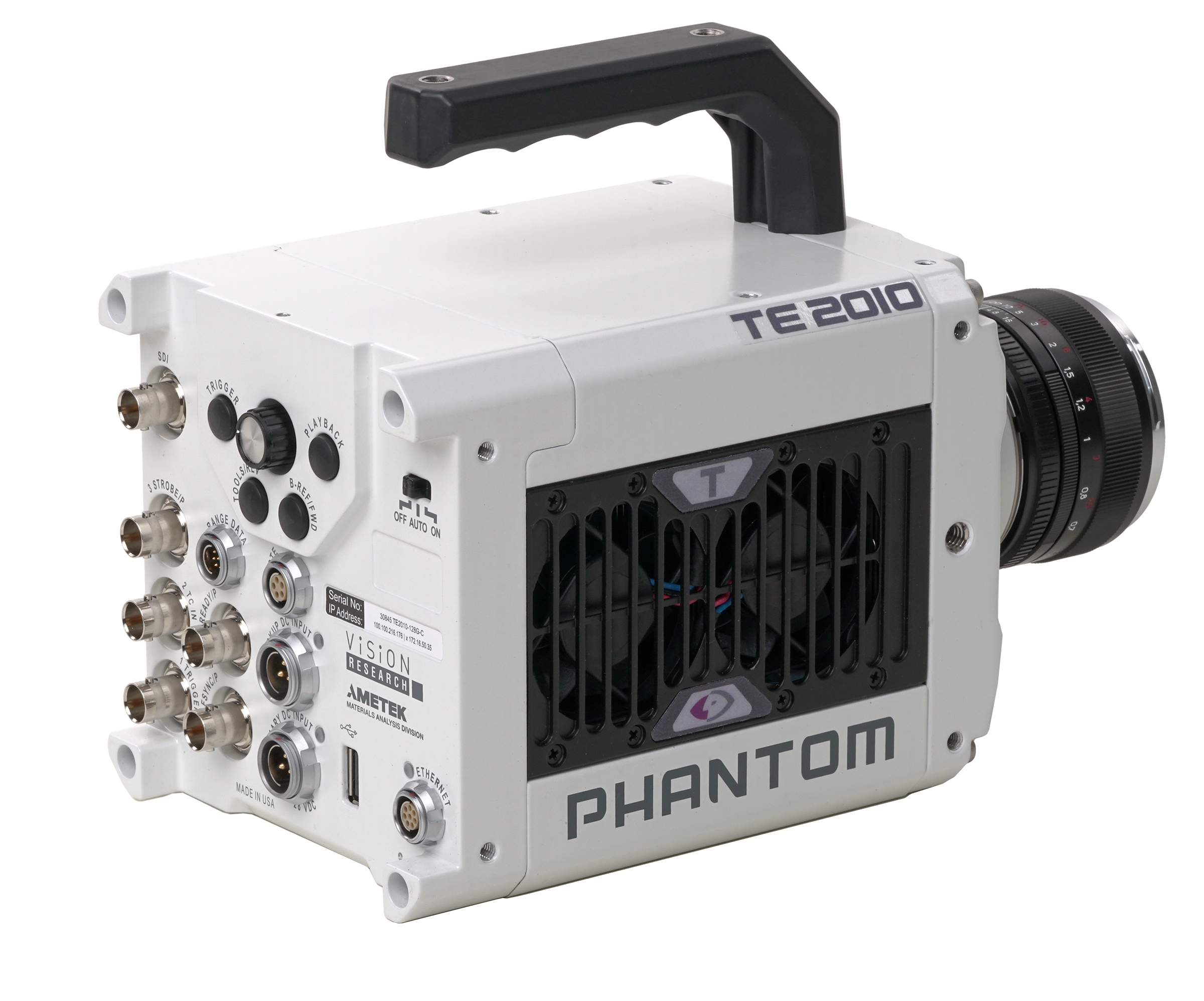

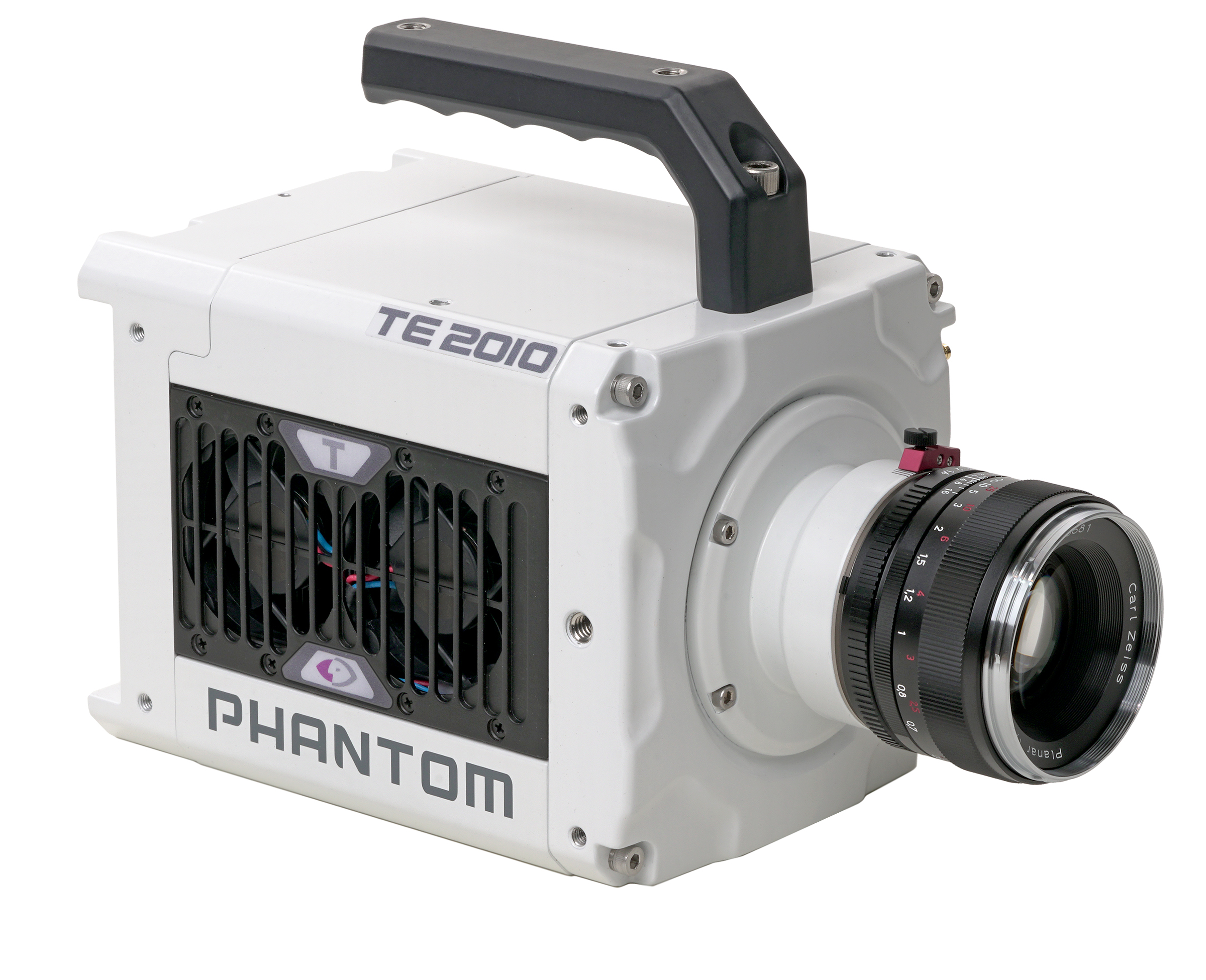

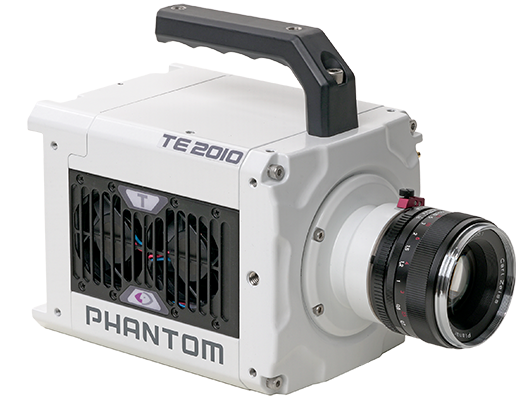

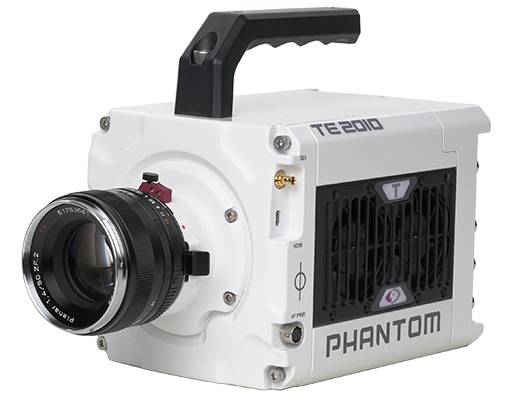

TE2010
Phantom TE2010 是一款紧凑且易于操作的高速摄像机。在 100 万像素分辨率下，拍摄速度可达 19,960 fps，降低分辨率且在 FAST 选件下，拍摄速度高达 1,000,000 fps。背照式（BSI）传感器技术确保优质的图像性能。
- 1280 x 832 分辨率下速度为 19,180 帧/秒
- 灵敏度：量子效率*
- 59.9% 黑白
- 53.6% 彩色
- 32, 64, 128GB RAM
- FAST 选件下，速度可达 1 百万帧/秒，曝光时间为 190ns
TE2010 高速摄像机以具有竞争力的价格提供超高帧速率和优质性能，是工业可靠性测试、材料开发和科学运动分析的理想选择。定制的背照式（BSI）传感器确保在较低光照环境下提供高质量图像。
TE2010 高速摄像机具有一些高级功能，可用于多种应用，包括：
- EDR（极限动态范围）通过动态调整图像饱和区域的曝光，可缓解例如弹道研究中的闪光。
- 可编程 I/O 接口与 DAQ 系统和各种测量传感器配合使用，可以记录和查看在 Cine 文件中的元数据。
- 使用基于图像的自动触发（IBAT），并结合多片段分区和 PCC 中的连续记录功能时，能够实现全自动工作流程。
主要特点
- Binning 模式在 640 x 384 或更低的分辨率下，可提高帧率
- 配置 SDI 和 HDMI 视频输出
- 可编程 I/O - 可分配和定义摄像机信号
- 支持 10G 网络连接
包装箱内包含哪些物品？
- 带 XLR 延长线的 280W 电源适配器
- 网线
- Mini-SDI 视频线缆
- 可根据要求提供印刷版手册和PCC软件光盘
标准模式
| 分辨率 | FPS |
|---|---|
| 1280 x 832 | 19,180 |
| 768 x 768 | 33,960 |
| 1024 x 384 | 50,940 |
| 768 x 128 | 192,850 |
| 512 x 32 | 450,000 |
| 512 x 32* | *1,080,000 |
Binned模式
| 分辨率 | FPS |
|---|---|
| 640 x 384 | 81,200 |
| 512 x 384 | 100,000 |
| 640 x 128 | 229,780 |
| 384 x 64 | 385,710 |
| 256 x 64 | 450,000 |
| 256 x 64* | *1,080,000 |
*FAST选件，受出口管制
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
- Phantom TE2010 高速摄像机在满分辨率 1280 x 832 下，速度可达 19,180 帧/秒
- Binned 像素合并模式可提高帧速率，最大分辨率为 640 x 384
- 可选 FAST 模式，获得 190ns 最短曝光时间。
吞吐量/拍摄速度
- 20 Gpx/秒
- 标准模式：
- 1280 x 832 满分辨率下最大拍摄速度为 19,180 fps
- 512 x 32 分辨率下最大拍摄速度为 450,000 fps, 或 1,080,000 fps（FAST 选件）
- Binned 模式：
- 640 x 384 满分辨率下最大拍摄速度为 81,200 fps
- 256 x 64 分辨率下最大拍摄速度为 450,000 fps, 或 1,080,000 fps（FAST 选件）
- 最低拍摄帧率 100 fps
传感器参数

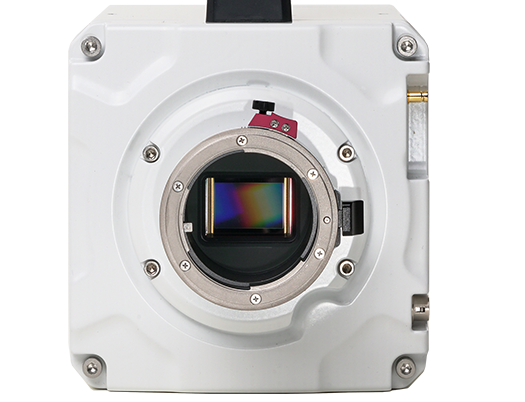

- 背照式（BSI）CMOS 传感器
- 像素：1280 x 832
- 像素尺寸：18.5 µm, Binned 模式下 37 µm
- 传感器尺寸：23.9 mm x 15.4 mm
- 10-位深度
- EMVA 1288 测量值 (532 nm)
- 标准模式:
- 量子效率: 59.9% 黑白; 53.6% 彩色
- 信噪比最大值: 38.5 dB
- 绝对灵敏度阈值 (p): 32.9 黑白; 39.1 彩色
- 饱和容量 (e-): 7014 黑白; 7445 彩色
- 暂态暗噪声: 19.0 e-
- 动态范围: 51.0 dB
- Binned 模式:
- 量子效率: 35.5%
- 信噪比最大值: 42.4 dB
- 绝对灵敏度阈值 (p): 108.6
- 饱和容量 (e-): 17256
- 暂态暗噪声: 37.7 e-
- 动态范围: 53 dB
曝光
- 最小曝光时间 1.03 µs，
- 选配 FAST1US-OPT 选件后可达 1.00 µs（出口限制）
- 选配 FAST 选件后可达 190ns（出口限制）
- 全局电子快门
- 极限动态范围 (EDR)
- 自动曝光功能
- 曝光指数 (E.I.)
- 用于 PIV 的快门关闭模式
存储
- 32GB, 64GB, 128GB 高速内置 RAM
- 最多可实现 63 个分区
录制时间
- 以最大分辨率下可录制 4.4s，1280 x 832 分辨率，录制到 128G 内置存储中
特殊功能
- 10Gb 以太网
- Binned 模式可在高帧率下加倍纵向分辨率（黑白输出）
- 内置 RAM 最高可分为 63 个分区，用于多片段的录制
- 连续录制功能
- 事件标记
- 基于帧的时间戳
- IRIG输入（调制和未调制）
- IRIG输出（未调制）
- 触发器同步
- 用于 PIV 的快门关闭模式
- PIV 模式下 205ns 帧间隔时间
- Burst 模式
- 标配内置的物理快门，用于自动或遥控执行 CSR
- 支持 DHCP 的二级 IP 地址分配
- 可在现场进行固件升级
触发
- 可任意编辑触发位置（包括前触发/后触发）
- 基于图像的自动触发
- 软件触发
- 通过 BNC 接口的硬件触发
- 兼容高压（HV） 触发器
时钟和同步
- 时间分辨率 < 20ns
- 内置帧同步或外部输入帧同步时钟信号（FSYNC）
- IRIG输入/输出（调制或未调制）
- Ready输出（相机拍摄就绪时高电平）
- Strobe输出（帧曝光时间内低电平）
信号
- 专用触发器，时间码输入接口
- 专用RS232远程接口
- 专用范围数据接口
- 3个可编程I/O接口进行定义并调整信号，包括F-sync，strobe，event，触发output，ready等等
连接
- 1Gb 以太网
- 10Gb 以太网（自动设定）
- WiFi通过USB加密狗控制（可从工厂订购永久禁用WiFi）
相机控制
- 标配PCC（Phantom相机控制软件）
- 配有机身控制
- 可提供SDK
视频输出
- 标配 2 个 3G HD-SDI
- Micro-HDMI
- 最高支持 1080p60
镜头
- 标配尼康F接口，支持F 和G系列镜头
- 可选配佳能EOS接口
- 可选配PL接口
- 可选配C接口
- 可选配M42接口
图像处理
- 亮度
- 增益
- Gamma
- 饱和度
- 白平衡
- 底电平
- 影调曲线
- 滤镜
- 色彩矩阵
- 图像翻转和旋转
- 图像裁切
- 图像压缩
数据采集
- PCC软件内支持National Instruments的M-和X-系列数据采集模块
运动分析
- PCC软件支持以下基本的运动测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 手动采点或自动采点的目标追踪
- 兼容部分第三方软件
支持文件格式
- Cine RAW、压缩的Cine
- AVI, h.264 mp4
- Apple ProRes .mov
- Multipage TIFF
- MXF PAL & MXF NTSC
- 未压缩的QuickTime
- Windows BMP
- OS/2 BMP, PCX, TGA
- TIFF, LEAD, JPEG
- JTIF, RAW, DNG, DPX
供电
- 100 - 240 VAC，280 Watt 的电源适配器
- 机身背面面板提供20-28 VDC的备用电源输入
外观规格
- 尺寸：5 x 5 x 6.7 英寸，12.7 宽x 12.7 高 x 16.9 长 厘米（不含手柄和镜头）。手柄额外增加 2 英寸（5 厘米）高度
- 重量：9 磅 (4.0 千克)
环境参数
- 工作温度: -10°C - + 50°C
- 存放温度: -20°C - +70°C
- 标准（EMI/EMC/ESD)：
- Emissions：EN 61326-1，FCC part 15
- Immunity: EN 61326-1
- 抗冲击：
- 运行中：30G，锯齿波 11ms，3 轴向，每轴向 2 方向，每个方向 10 冲击（60 总脉冲）
- 抗振动：
- 运行中：7.5 Grms, 50Hz-2KHz, 3 轴向, IAW MIL-STD-202H
- 安全：IEC 60950-1
应用程序接口
- Phantom SDK, C#, C++
- LabView
- MatLab
发货时包含
- 280W 电源适配器（带 XLR 线缆）
- Fischer 网线
- BNC 线缆
- PCC 软件（Phantom 相机控制软件）
- 简要用户手册
选件
- 可选 FAST
热门附件
- 运输箱（内含为相机及附件定制裁切的泡沫）
- 视频监视器
侧面安装支架： 部件号 VRI-TSERIES-SIDEMNT
对于垂直移动的物体，将摄像机安装在其侧面更佳。T 系列安装支架适用于所有 T 系列摄像机，提供 4 个稳固的中心安装点，并确保适当的气流。
触发开关，6英尺（2米）电缆
触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB，按下按钮即可手动触发摄像机。
是。电池或备用电源输出范围必须在20-28V，电流至少8安培。在使用CineMag时，高速摄像机最大消耗为150W。
摄像机标准配件里包含XLR 3芯电源延长线，可与多种24V电池适配，也可适用于串联了2个或更多14.4V电池的电源站类型的方案。
摄像机标准配件里包含XLR 3芯电源延长线，可与多种24V电池适配，也可适用于串联了2个或更多14.4V电池的电源站类型的方案。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
