v2640

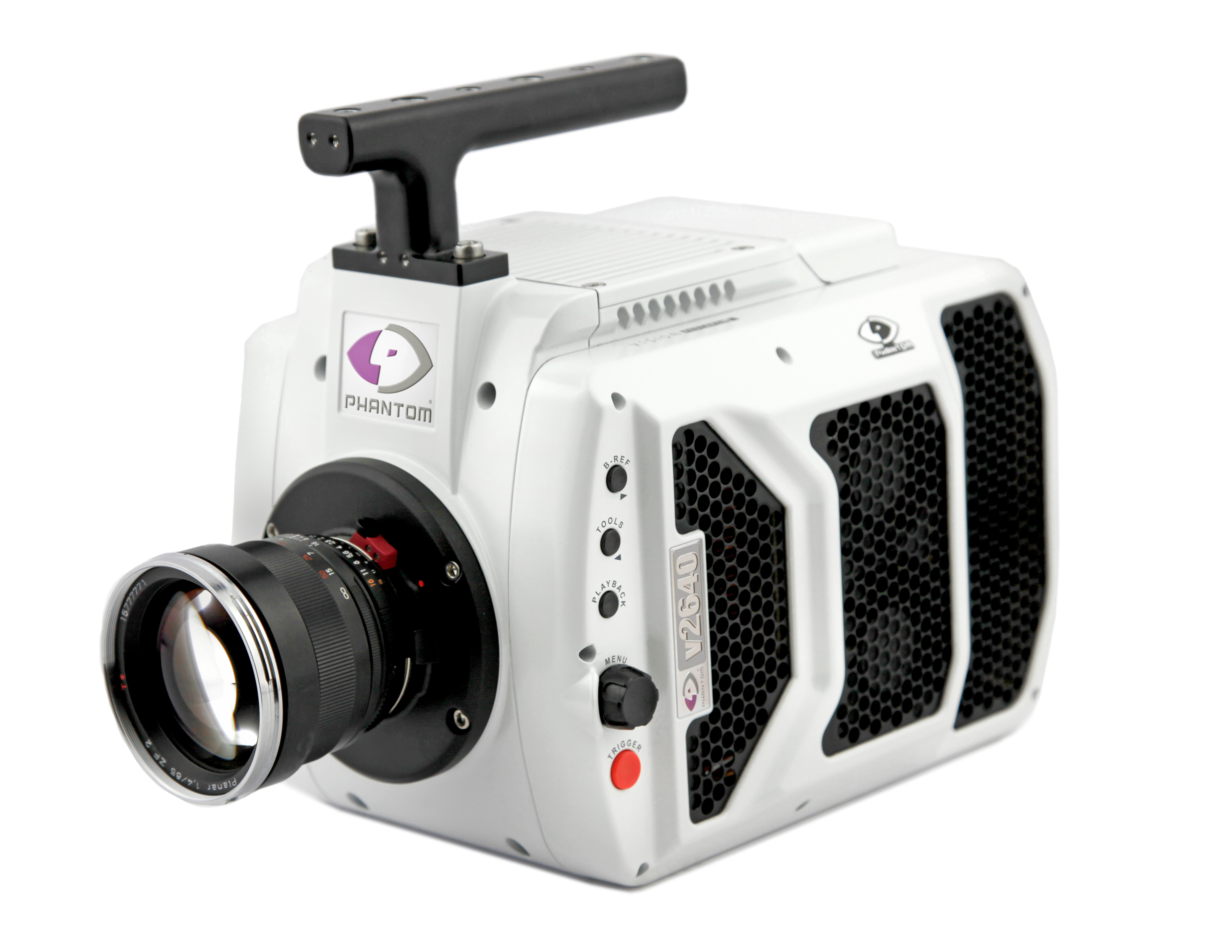

Phantom v2640 是一款超高速摄像机，具有优质的图像质量，配有完整的400 万像素传感器，可提供出色、丰富的细节，v2640 高速摄像机是目前速度最快的400 万像素高速摄像机，也是同类产品中灵敏度最高的高速摄像机。
- 2048 x 1920时为6,600 fps
- 1920 x 1080时为12,500 fps
- 曝光指数范围：
- 标准模式：
- 黑白16,000 - 80,000
- 彩色3,200 - 16,000
- Binned模式（黑白）25,000 - 125,000
- 标准模式：
- 72GB、144GB或288GB RAM
- 多达5种操作模式，使用更加灵活性
在所有Phantom高速摄像机中，Phantom v2640高速摄像机的噪声等级最低，仅为7.2e-。在所有使用全局快门的Phantom高速摄像机中，它还拥有最高的动态范围（64 dB）。Binned模式在1024 x 976时的速度可达25,030 fps，FAST*选项允许操作员达到142 ns的最小曝光时间。
标准模式下的相关双采样（CDS）可为具有暗区域的图像提供最清晰的图像。同样，明亮模式增加了景深饱和度，可为明亮和非常明亮的背景提供更清晰的图像。
v2640高速摄像机与Phantom CineMag IV和V媒体存储系统兼容，并标配10Gb以太网。这两种工具都有助于操作、存储和传输与极端成像相关的大量数据。
*FAST选件受出口管制。有关更多信息，请访问www.phantomcameras.cn/news/whoweare/export
主要特点：
- 2048 x 1952最高分辨率
- 13.5像素大小，可提供卓越的细节
- 可编程I/O
- 相关双采样（CDS）
- 明亮模式
- 高级功能：
- 基于图像的自动触发
- 同步触发
- 静音风扇
包装箱内包含哪些物品？
- 带XLR延长线的电源
- 以太网电缆
- 10Gb以太网电缆
- 坚固的Pelican箱
*可根据要求提供印刷版手册和PCC软件光盘
标准模式
| 分辨率 | FPS |
|---|---|
| 2048 x 1952 | 4,855 |
| 2048 x 1440 | 6,510 |
| 1920 x 1080 | 8,575 |
| 1024 x 976 | 9,440 |
| 640 x 480 | 18,120 |
| 1792 x 8 | 144,970 |
标准像素融合模式
| 分辨率 | FPS |
|---|---|
| 1024 x 976 | 18,390 |
| 896 x 720 | 24,230 |
| 640 x 480 | 34,490 |
| 256 x 320 | 48,060 |
| 256 x 64 | 129,550 |
| 896 x 16 | 190,060 |
高速模式
| 分辨率 | FPS |
|---|---|
| 2048 x 1952 | 6,600 |
| 2048 x 1440 | 8,880 |
| 1920 x 1080 | 12,500 |
| 1024 x 976 | 14,740 |
| 1792 x 720 | 19,690 |
| 640 x 480 | 28,760 |
| 1792 x 8 | 303,460 |
高速像素融合模式
| 分辨率 | FPS |
|---|---|
| 1024 x 976 | 25,030 |
| 896 x 720 | 37,360 |
| 640 x 480 | 53,290 |
| 256 x 320 | 74,460 |
| 256 x 64 | 204,270 |
| 896 x 16 | 303,460 |
此表仅为常见分辨率和帧率，另有更多分辨率可选。
简介
- Phantom v2640是市场上速度最快的400 万像素摄像机，在2048x1952的全分辨率下可实现6,600 fps。它具有出色的图像质量，动态范围为64.1dB，噪声仅为7.2e-，可提供清晰、细腻的图像。v2640具有多达5种操作模式，实现了最大的灵活性：标准、高速（HS）、高速亮场、标准分档和高速分档。（仅黑白摄像机有分档模式）
吞吐量/拍摄速度
- 26 Gpx/秒
- 全分辨率2048 x 1952时的最大速度为6,600 fps。
- 在分档模式下，全分辨率1024 x 976时的最大速度为25,030 fps
- 最小帧速率为100 fps
传感器参数
- CMOS传感器
- 2048 x 1952像素
- 13.5 µm像素大小
- 27 µm像素大小 - 分档模式
- 27.6 mm x 26.3 mm
- 12位灰度等级
- TE和热管冷却
- CAR以128 x 8的增量递增，
- 在分档模式下为128 x 16
- 标准模式：
- ISO黑白16,000D，
- E.I.范围16,000-80,000D；
- ISO彩色3,200D，
- E.I.范围3,200-16,000D；
- 高速模式：
- ISO黑白12,500D，
- E.I.范围12,500-62,500D；
- ISO彩色3,200D，
- E.I.范围3,200-16,000D；
- 高速明亮模式：
- ISO黑白2,500D，
- E.I.范围2,500-12,500D；
- ISO彩色500D，
- E.I.范围500-2,500D；
- 标准分档模式：
- ISO黑白25,000D，
- E.I.范围25,000-125,000D；
- 高速分档模式：
- ISO黑白25,000D，
- E.I.范围25,000-125,000D；
曝光
- 最小标准曝光时间为1 μs，标准模式下最小曝光时间为499 ns，具有FAST选件（受出口管制）的高速模式下最小曝光时间为142 ns
- 全局电子快门
- 自动曝光
- PIV的快门关闭模式
存储
- 72 GB、144 GB、288 GB高速内部RAM
- 用于非易失性存储的CineMag IV（1 TB、2 TB）
录制时间
- 以最大帧速率、12位、2048 x 1952分辨率录制到最大内存时为7.8秒
- 当以较低帧速率直接录制到CineMag时，可以获得更长的录制时间
特殊功能
- 标配10Gb以太网
- 在多电影模式下最多可存储63个电影的分段内存
- 连续录制
- Memory gate
- 事件标记
- 帧时间戳
- IRIG输入（调制和未调制）
- IRIG输出（未调制）
- 同步触发
- 用于GPS定时、经度和纬度的GPS输入
- 用于PIV曝光的快门关闭模式
- 490 ns跨越时间 - 标准和标准分档模式，
- 696 ns跨越时间 - 高速、高速亮场和高速分档模式
- 连拍模式
- 用于自动执行/手动执行黑平衡（CSR）的内部机械快门
- 辅助IP地址
- 基于现场的固件升级功能
触发
- 可编程触发位置（前/后触发录制）
- 标配基于图像的自动触发
- 从软件触发
- 硬件触发BNC
时钟和同步
- 11.36 ns的定时精度
- 帧同步到内部或外部时钟（FSYNC）
- IRIG输入/输出
- 就绪输出（摄像机就绪并准备好进行录制时信号高）
- 频闪输出（帧曝光时间内较低）
信号
- 可编程I/O端口包括可调（分配和定义）信号，如F同步、频闪、事件、触发输出、就绪等
- 摄像机机身上专用的FSYNC、触发、时间码输入、时间码输出和频闪BNC
- 摄像机机身上的空间数据输入
- 远程端口
- 用于GPS定时、经度和纬度的GPS输入 捕捉连接器（可用信号：事件、触发、频闪、就绪、IRIG输入、IRIG输出、视频输出、串行端口、电源输出、A-Sync（IBAT触发）、预触发（Memgate）
连接
- 用于控制和数据的10 Gb以太网
相机控制
- Phantom摄像机控制软件（PCC）
- 标配机身控制按键
- 遥控器（RCU）
- 可提供SDK
视频输出
- 分线盒可提供模拟视频（NTSC或PAL）
- 摄像机上有两个HD-SDI端口
- 分量取景器端口
镜头
- 标配尼康F卡口，支持F ＆ G式镜头
- 佳能EOS卡口可选
- C卡口可选
- （不包括镜头）
图像处理
- 亮度
- 增益
- 伽玛
- 饱和
- 色调
- 白平衡
- 颜色插值算法
- 杂散光
- 底电平
- 风格曲线
- 滤波器
- 色彩矩阵
- 图像翻转和旋转
- 裁切
- 缩放
数据采集
- 美国国家仪器公司的M和X系列 在PCC中集成有支持的DAQ模块
运动分析
- 通过Phantom应用程序进行基本测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 用于目标跟踪的手动和自动点收集
- 兼容第三方解决方案
支持文件格式
- Cine、压缩的Cine、Cine RAW、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
供电
- 包括100 - 240 VAC、280瓦电源
- 摄像机后面板上有20 - 28 VDC备用电池输入
外观规格
- 11 x 7.5 x 7.43英寸，28 x 19 x 18.88厘米（长 x 宽 x 高），无手柄或镜头。手柄增加了2.24英寸（5.7厘米）的高度。
- 重量：17磅，8盎司，8.1千克
环境参数
应用程序接口
- Phantom SDK
- LabView
- MatLab
发货时包含
- 电源
- Fischer以太网电缆
- 10G以太网电缆
- Phantom PCC软件
- 入门指南
选件
- FAST选件
- 佳能EOS镜头卡口
- PL卡口
热门附件
- CineMag IV
- 适用于CineMag IV的CineStation
- 与摄像机上控件结合使用的视频监视器
触发开关，6英尺（2米）电缆
触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB，按下按钮即可手动触发摄像机。
Phantom CineStation IV
CineMag IV和CineMag V录制介质的下载站。 包括Gb和10Gb以太网支持标准。
适用于UHS、V系列和Flex2K的EOS镜头卡口
适用于Phantom UHS（VXXXX）、V系列和Flex2K摄像机的佳能EOS镜头卡口。提供电子光圈和对焦控制。
适用于UHS、V系列和Flex2K的C镜头卡口
适用于Phantom UHS（VXXXX）、V系列和Flex2K摄像机的C镜头卡口。
每台Phantom v2640和v1840彩色摄像机都包括标准模式、高速（HS）模式和高速明亮模式。黑白摄像机还包括标准和HS模式下的分档模式。
“亮场”是一种特殊设计的模式，我们增加了像素的全井，以创建一个比其他模式大得多的全井。 较大的全井可提供更高的信噪比（SNR）。这样可以在背景非常明亮的应用中提供更清晰的图像，例如日光下的天空或LED背光实验。我们在高速模式下使用亮场，因此帧速率相同。
FAST选件允许v2640和v1840实现低至142 ns的最小曝光时间。这是一种受出口管制的功能，因此不自动包含在内。这是一个可以添加的选项。
在Phantom摄像机控制（PCC）软件中，转到菜单顶部附近的“摄像机设置”。 从下拉菜单中选择所需的模式，然后按照对话框进行操作。无需重启摄像机或重启PCC。如果您的RAM中有影片，则可以在模式切换之前保存或删除它们。
当然可以。 您还可以升级到更多内存，最高可达288GB，甚至添加CineMag的兼容功能。
我们根据行业标准ISO 12232测试每个Phantom摄像机型号的ISO。我们使用SAT方法，因为我们认为这是确定传感器灵敏度的最佳方法。SAT方法不使用增益来提高灵敏度。如果使用增益来提高灵敏度，这还会增加噪声水平。如果增加噪声是可以接受的，则可以使用图像处理工具在所有Phantom摄像机上进行增益调整以提高灵敏度。
根据规范，我们通常会同时发布日光灯（D）和钨丝灯（T）值，因为光源对结果有很大影响，特别是对于黑白传感器。 如果未指定T或D，则可以假定发布的值是“日光灯”。
请注意，大多数新型Phantom摄像机都包含曝光指数控制功能，它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数（EI）范围由Vision Research根据摄像机型号指定，以确保整个范围具有最佳图像质量。
根据规范，我们通常会同时发布日光灯（D）和钨丝灯（T）值，因为光源对结果有很大影响，特别是对于黑白传感器。 如果未指定T或D，则可以假定发布的值是“日光灯”。
请注意，大多数新型Phantom摄像机都包含曝光指数控制功能，它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数（EI）范围由Vision Research根据摄像机型号指定，以确保整个范围具有最佳图像质量。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商：
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
是的，您可以！ 我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息，请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用，后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接，并通过“远程端口”（V系列、UHS和Flex摄像机）连接到Phantom摄像机。 请注意，Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是，可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
- Semote手持遥控器包括一个手持单元和一个摄像单元，用于传输信号。该设备提供长达约30米的连接。
- iPhantom应用程序适用于所有Apple IOS设备，可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机（带版本106之后的固件）特别有用，因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件（phantom@ametek.com），说明您想要分享的内容。在邮件正文中，请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后，我们将与您协商如何发送素材（我们更喜欢原始的电影文件）。然后，我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次，这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机（这些不再出货）均归类为ECCN 7A994。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
v2640 和 v2512 对比
该视频呈现了v2512的拍摄速度和v2640的分辨率。
v2640拍摄电弧
使用Phantom v2640 彩色版，帧速率高达64,000帧每秒。
五颜六色的颜料在扬声器上振动
使用Phantom v2640拍摄，帧速率在5,000到10,000帧每秒。
刺穿红色水气球
使用v2640在17,000 帧每秒速度拍摄
