高速摄像机在图像相关分析DIC的应用-轮胎应变和位移测试

DIC Tire Testing

为了研究加速轮胎的动态行为,来自 Vision Research 和 Trilion Quality Systems 的一组工程师转向了一种称为数字图像相关分析(DIC)的光学测量技术。作为由北约和平与安全科学项目支持的阿拉巴马大学伯明翰分校项目的一部分,工程师们使用DIC来绘制加速至每小时65英里的轮胎表面的应变和位移。DIC使用了两个同步成像设备——在本例中,两个 Phantom v2640 高速摄像机 能够以每秒6,600帧的速度记录400万像素的图像。通过将高速影像和三维运动跟踪软件相结合,工程师们观察到了微米级别的表面变形。

这项研究是关于轮胎在高速和加速过程中如何以如此高的精度表现的首批调查之一。只有通过高速相机的能力才有可能实现,它为我们提供了一种实验性的观察,而这种观察到目前为止还只是理论上的。

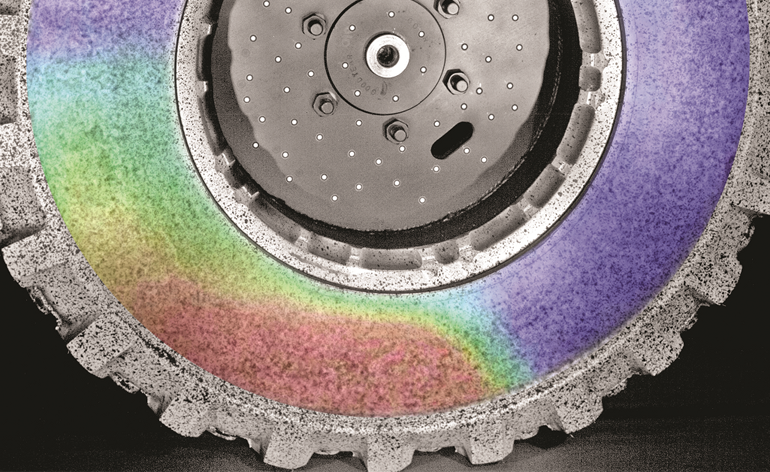

轮胎图像相关分析DIC
