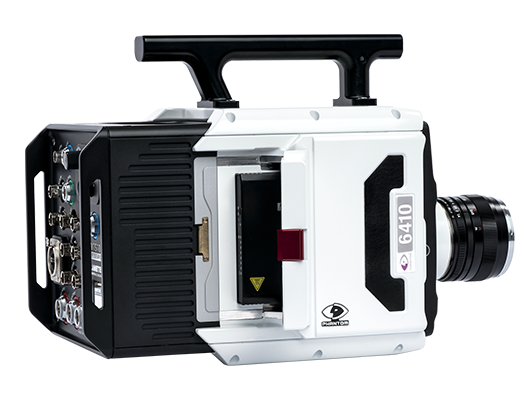

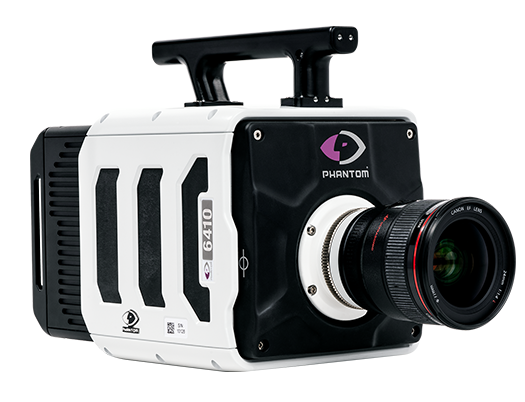

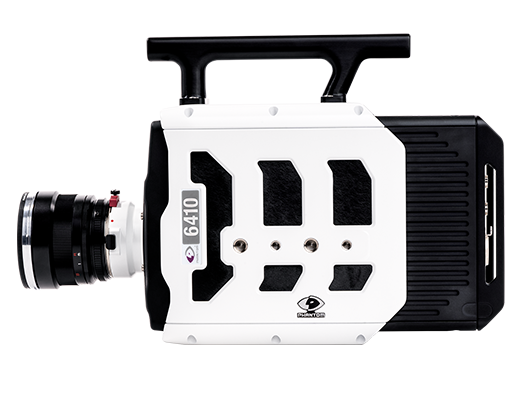

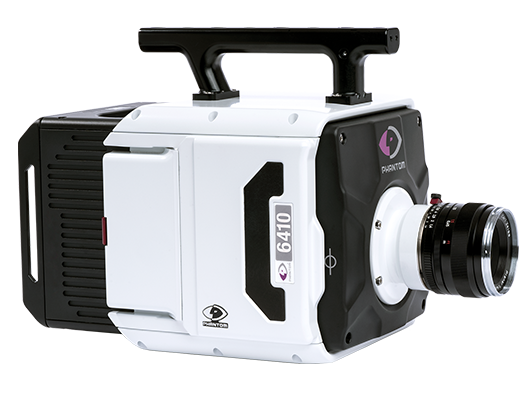

TMX 6410
El Phantom TMX 6410 está diseñado para situaciones extremas de alta velocidad. & Nbsp; El sensor CMOS de alta velocidad con iluminación lateral trasera (BSI) que utiliza ofrece la misma calidad de imágenes por las que son conocidas las cámaras fantasma.
- 65,940 fps a 1280 x 800
- Índice de exposición:
- Mono 40.000 - 200.000 D
- Color 12.500 - 62.500 D
- Hasta 512 GB de RAM
- Modo de agrupamiento para mayor flexibilidad
El Phantom TMX 6410 utiliza un sensor CMOS iluminado en la parte posterior diseñado para imágenes de alta velocidad. El rendimiento de 64 Gigapixeles permite velocidades de cuadro extremas que son capaces de entregar hasta 1.5M fps con un tiempo de exposición mínimo de 95ns con nuestra opción FAST. Todas las velocidades de fotogramas son datos reales, sin interpolación, para obtener resultados más precisos. Esto solo es posible gracias a los avances en la utilización de sensores iluminados en la parte posterior en imágenes de alta velocidad. & Nbsp; En los sensores BSI, los componentes metálicos que pueden bloquear la luz incidente de los fotodiodos se encuentran en la parte posterior del sensor y pueden diseñarse para reducir los gastos generales de procesamiento, haciendo posible la potencia de un TMX. Observe cómo esta tecnología ha revolucionado el procesamiento de imágenes de alta velocidad. Lea & nbsp; nuestro informe técnico sobre la tecnología de sensores BSI.
Con la resolución completa de 1 Mpx de 1280 x 800, el TMX 6410 graba a casi 66,000 fps. & Nbsp; El 6410 proporciona resoluciones más grandes de lo que era posible antes para aplicaciones que necesitan altas velocidades de cuadro. Por ejemplo, el 6410 puede alcanzar más de 300.000 fps a 1280 x 160 o 640 x 320 (agrupados). Estas increíbles velocidades significan que la gestión de datos es vital para garantizar el menor tiempo de inactividad posible. Al igual que otros modelos TMX, se encuentran disponibles hasta 512 GB de RAM integrada y las opciones de administración de datos Phantom CineMag (almacenamiento no volátil). & Nbsp;
El TMX 6410 tiene acceso a todas las funciones Phantom tradicionales que facilitan el uso de la cámara. & Nbsp; Tanto los controles en la cámara como la compatibilidad con nuestro software Phantom Camera Control ayudan a garantizar que los investigadores de una variedad de industrias y aplicaciones tengan las herramientas que necesitan para que sus experimentos sean un éxito. & Nbsp;
También hay disponibles monturas de lentes intercambiables & nbsp; (PL, C, M42 y Canon EOS) para ayudar a personalizar la misma cámara para una variedad de necesidades de aplicación. & Nbsp;
Funciones clave
- Píxeles de 18,5 micrones
- profundidad de 12 bits
- Compatibilidad con CineMag V
- 511 particiones de memoria
- E / S programables: asigne y defina señales de cámara
¿Qué hay en la caja? & nbsp;
- Fuente de alimentación de 400 W con extensor XLR
- Cable Ethernet reforzado
- Cable BNC
- Estuche resistente Pelican y espuma personalizada
*Manual impreso y CD de software PCC disponibles a pedido.
| Resolución | FPS |
|---|---|
| 1280 x 800 | 7500 |
| 1280 x 720 | 8300 |
| 1024 x 768 | 9500 |
| 768 x 480 | 19 200 |
| 640 x 480 | 22 300 |
| 512 x 512 | 24 800 |
| 128 x 128 | 204 000 |
| 128 x 64 | 360 000 |
| 128 x 32 | 580 000 |
| 64 x 8 | 700 000 |
| 64 x 8* | 1 000 000 |
* La opción FAST está sujeta a control de exportación.
- La cámara Phantom TMX 6410 de 1 Mpx ofrece un rendimiento real de alta velocidad
- Proporciona casi 66.000 fps a 1 Mpx completo, 1280 x & nbsp; Resolución 800
- 1,5 M fps con opción FAST a resoluciones reducidas
- El TMX 6410 utiliza el primer sensor de alta velocidad con iluminación lateral trasera (BSI) de la industria.
- 64 Gpx / segundo
- La velocidad de fotogramas mínima es de 100 fps
- Velocidades máximas del modo estándar:
- 1280 x 800 es 65,940 fps (resolución completa)
- 1280 x 64 es 758,330 fps & nbsp;
- 1280 x 32 - 1,5 M fps (solo opción FAST)
- Velocidades máximas del modo agrupado:
- 640 x 384 es 267,640 fps (resolución completa)
- 640 x 128 es 758,330 fps
- 640 x 64 - 1,5 M fps (solo opción FAST)
- Sensor CMOS con iluminación lateral trasera (BSI)
- 1280 x 800 píxeles
- Tamaño de píxel de 18,5 & micro; m, 37 & micro; m con agrupamiento habilitado
- 23,7 mm x 14,8 mm; 27,94 mm de diagonal
- profundidad de 12 bits
- COCHE en incrementos de 256 x 32,
- 128 x 64 en modos agrupados
- Modo estándar:
- ISO monocromo 40.000D; 125.000 toneladas
- E.I. rango 40,000-200,000D;
- Color ISO 12,500D, 16,000T
- E.I. rango 12,500-62,500D;
- Modo agrupado:
- ISO monocromo 50.000D, 160.000T
- E.I. rango 50,000-250,000D;
- Color ISO 12,500D, 12,500T
- Rango de E.I. 12,500-62,500D
- Estándar de exposición mínima de 1 & micro; exposición mínima de 95 ns con opción FAST (exportación controlada)
- Obturador electrónico global
- Rango dinámico extremo (EDR)
- Exposición automática
- Índice de exposición (E.I.) para controlar ISO aparente
- Modo de apagado del obturador para PIV
- 128GB, 256GB, 512GB high-speed internal RAM
- Up to 511 memory partitions.
- CineMag V for non-volatile storage (2TB, 8TB)
- 5 segundos a la velocidad de fotogramas máxima, 12 bits, resolución de 1280 x 800 y en la memoria interna máxima
- Son posibles tiempos de grabación más prolongados con resoluciones reducidas y cuando se graba directamente en un CineMag a velocidades de cuadro más bajas
- Estándar Ethernet de 10 Gb
- Modo agrupado para duplicar la resolución vertical a altas velocidades de cuadro & nbsp;
- Modo multicine y hasta 511 segmentos de memoria
- Grabación continua
- Marcado de eventos
- Marca de tiempo del marco
- IRIG In (modulado y no modulado)
- Salida IRIG (sin modular)
- Sincronizar para activar
- Modo de apagado del obturador para exposición PIV
- 229 ns tiempo a horcajadas
- Modo ráfaga
- Obturador mecánico interno para referencia de sesión actual (CSR) automática / remota
- DHCP o dirección IP secundaria
- Capacidad de actualización de firmware basada en campo
& nbsp;
- Ubicación de disparo programable (grabación pre / post disparo)
- Estándar de disparo automático basado en imágenes
- Activar desde el software
- Disparador de hardware BNC
- Sincronización de cuadros con un reloj interno o externo (FSYNC)
- Entrada / salida de IRIG
- SMPTE
- Salida lista (alta cuando la cámara está armada y lista para grabar)
- Salida de luz estroboscópica (baja durante el tiempo de exposición del cuadro)
- Disparador dedicado, puertos de entrada de código de tiempo
- Puerto remoto dedicado para RS232
- Datos de rango dedicados
- 4 puertos de E / S programables incluyen señales ajustables (asignar y definir) que incluyen:
- F-sync
- luz estroboscópica
- evento
- desencadenar salida
- listo y más
- Gb Ethernet (standard)
- 10Gb Ethernet standard for control and data downloads
- WiFi via USB Dongle for control
- (option to order from factory with disabled WiFi)
- Software de control de cámara fantasma (PCC)
- Controles en la cámara (OCC)
- SDK disponible
- 2 puertos 3G HD-SDI
- Admite hasta 1080p60.
- Estándar de montura F de Nikon, compatible con F & amp; Lentes estilo G
- Montura Canon EOS opcional
- Montaje PL opcional
- Montaje en C opcional
- Montaje M42 opcional
- (lente no incluida)
- Brillo
- Ganar
- Gamma
- Saturación
- Balance de blancos
- Pedestal
- Curva de tono
- Filtros
- Matriz de colores
- Voltear y rotar la imagen
- Recortar
- Escala
- Módulos DAQ de las series M y X de National Instruments con soporte integrado en PCC
- Medidas básicas a través de la aplicación fantasma:
- Distancia
- Velocidad
- Aceleración
- Ángulos y velocidad angular
- Recolección de puntos manual y automática para seguimiento de objetivos
- Compatible con soluciones de terceros
- Cine RAW & amp; Cine comprimido
- AVI, h.264 mp4
- Apple ProRes .mov
- TIFF de varias páginas
- MXF PAL & amp; MXF NTSC
- QuickTime sin comprimir
- BMP de Windows
- OS / 2 BMP, PCX, TGA
- TIFF, PLOMO, JPEG
- JTIF, RAW, DNG, DPX
- 100-240 VCA, fuente de alimentación de 400 vatios incluida
- Entrada de alimentación secundaria de 20 a 28 VCC en el panel posterior
- CineMag
- 7 x 7,4 x 11,7 pulgadas, 17,8 x 18,6 x 29,7 cm (alto, ancho, largo) *
- peso: 20 libras, 9,1 kg & nbsp;
- No CineMag
- 7 x 7 x 11,7 & rdquo; (17,8 x 17,8 x 29,7 cm) *
- Peso: 20 libras, 9,1 kg
- * La manija agrega 2 pulgadas (5.2 cm) a la altura.
- Temperatura de funcionamiento: -10 a +50 C
- Temperatura de almacenamiento: -20 a + 70 C
- Regulatorio (EMI / EMC / ESD):
- Emisiones: & nbsp; EN 61326-1, FCC parte 15
- Inmunidad: EN 61326-1
- Choque:
- Operacional: MIL-STD-202H Método 213-B. Clasificación 30G, onda de diente de sierra, & nbsp; & nbsp; 11 ms, +/- 10 pulsos en todos los ejes.
- Vibración:
- MIL-STD-202H Método 214-i; Condición de prueba A.
- Calificado 5.3 Grms; 15 min / eje
- Seguridad: IEC 60950-1
- SDK fantasma
- LabView
- MatLab
- Fuente de alimentación de 400 W con cable XLR
- Cable Ethernet reforzado
- Cable BNC
- Software PCC fantasma
- Guía de introducción
- Estuche resistente con espuma personalizada para protección
- Opción FAST
- Montura Canon EOS
- Montaje en C
- Montaje PL
- Montaje M42
- luces LED
- CineMag V
- CineStation IV
- Monitor de video para usar con controles en la cámara
Fuente de alimentación TMX
Fuente de alimentación de 400 W con XLR de 3 pines a cable de alimentación Fischer de 3 pines para cámaras TMX
Cable reforzado TMX
Cable Ethernet RJ45 reforzado con mecanismo de bloqueo adjunto para cámaras TMX. También se puede utilizar con cámaras UHS en un puerto Ethernet de 10 Gb. 5 m de longitud.
Monitora
Kit de monitor para usar con controles integrados en la cámara. El kit incluye el monitor, el soporte de montaje para sujetar al asa de la cámara y los cables necesarios.
Phantom CineMag V
Phantom CineMag V compatible con los modelos de cámaras Flex4K, UHS, TMX y T-Series. Disponible hasta 8 TB
Phantom CineStation IV
Disparador de cable, 6" (2 m)
TMX utiliza un sensor de iluminación lateral trasera (BSI). ¿En qué se diferencia de otros sensores?
La serie Phantom TMX son las primeras cámaras de alta velocidad que utilizan tecnología de sensor con iluminación trasera (BSI). Otras cámaras de alta velocidad utilizan tecnología de sensor de iluminación lateral frontal (FSI). En los sensores BSI, el fotodiodo está más cerca en la arquitectura del sensor de la fuente de luz, mientras que el circuito de metal del sensor está detrás del fotodiodo.
Esta arquitectura ofrece dos ventajas principales. La primera es la sensibilidad a la luz mejorada y la eficiencia cuántica porque el fotodiodo está más cerca de la fuente de luz y no está impedido por circuitos metálicos. El segundo es el rendimiento mantenido a medida que aumentan las velocidades de cuadro, porque el metal detrás del fotodiodo se puede rediseñar para una mayor eficiencia. En pocas palabras, a medida que aumentan las velocidades de cuadro, la tecnología BSI en TMX puede ofrecer resoluciones mucho mayores que las disponibles en cámaras con tecnología FSI.
La serie TMX tiene un solo puerto Ethernet RJ45 que se negocia automáticamente con una interfaz Ethernet de Gb o Ethernet de 10 Gb. Esta capacidad es una característica estándar. Cuando se optimiza, la interfaz Ethernet de 10 GB permite descargas de cine a velocidades más de 5 veces más rápidas que la interfaz Ethernet Gb estándar.
Si bien cualquier tarjeta de interfaz 10GBASE-T compatible instalada en una PC debería funcionar, hemos estado usando y recomendando las tarjetas Intel X540-T1 y X540-T2. Asegúrese de que estén instalados los controladores Intel más recientes y de que se le asigne la dirección de red adecuada (por ejemplo, IP 172.16.0.1 y Subred 255.255.0.0) Además, asegúrese de que el controlador de red Phantom 10G esté instalado.
El puerto RJ45 de TMX tiene un mecanismo de bloqueo. Funciona con cables Ethernet estándar o, para una conexión más segura, Vision Research proporciona un cable Ethernet CAT 6A reforzado con el componente de bloqueo de acoplamiento en un extremo.
Se recomienda un cable CAT6 o CAT7 que le brinda una distancia máxima de 100 m entre la cámara y la tarjeta de interfaz. (Un cable CAT6 está limitado a 50 m).
Si. De hecho, hay un puerto de visor (VF) en la cámara que suministrará vídeo y alimentación a un visor o monitor. Se pueden utilizar muchos monitores estándar. Las cámaras TMX tienen 2 puertos BNC que proporcionan HD-SDI.
Todas las cámaras digitales TMX vienen con una fuente de alimentación de 400 W, que proporciona suficiente potencia para una cámara con una memoria máxima de 512 GB, un CineMag y el visor.
Lo que finalmente grabas en la memoria depende de cómo hayas configurado tu disparador. Se puede configurar de modo que solo se guarden los fotogramas que se producen después del disparo (100 % posteriores al disparo). En este modo, una vez que se presiona el disparador, se sobrescriben las imágenes que ya están en la memoria y grabas hasta que la memoria esté llena. Luego se detiene. Si configuras el disparador para detener la grabación (0 % post disparador) y guardas todos los fotogramas hasta el momento del disparo, la cámara simplemente dejará de grabar por el disparador y se guardarán todos los fotogramas almacenados en la memoria antes del disparo. Por último, puede sconfigurar el disparador en cualquier punto intermedio, por ejemplo, el 90 % de la película grabada puede ser lo que sucede antes de presionar disparador y el 10 % lo que sucede después de presionar el disparador.
Según la especificación, a menudo publicamos un valor de Luz diurna (D) y Tungsteno (T) porque la fuente de iluminación tiene una influencia significativa en el resultado, particularmente con sensores monocromáticos. Cuando no se especifica T o D, se puede suponer que el valor publicado es la variante de luz diurna.
Ten en cuenta que la mayoría de las cámaras Phantom modernas incluyen el control del índice de exposición, que aumentará la ISO aparente mediante el uso de curvas de tono predefinidas que se aplican a las imágenes en bruto. Vision Research especifica el rango de índice de exposición (EI) para cada modelo de cámara para garantizar una calidad de imagen óptima en todo el rango.
También hay disponibles cursos en línea.
Para clientes de fuera de América del Norte que prefieren una formación presencial, la mayoría de nuestros Socios de ventas internacionales ofrecen cursos de formación adaptados a sus necesidades.
Si tu aplicación es de producción televisiva o cinematográfica, considera cursos de formación dirigidos a esas aplicaciones de AbelCine u otros distribuidores de Phantom en todo el mundo que se centran en el mercado del "entretenimiento".
