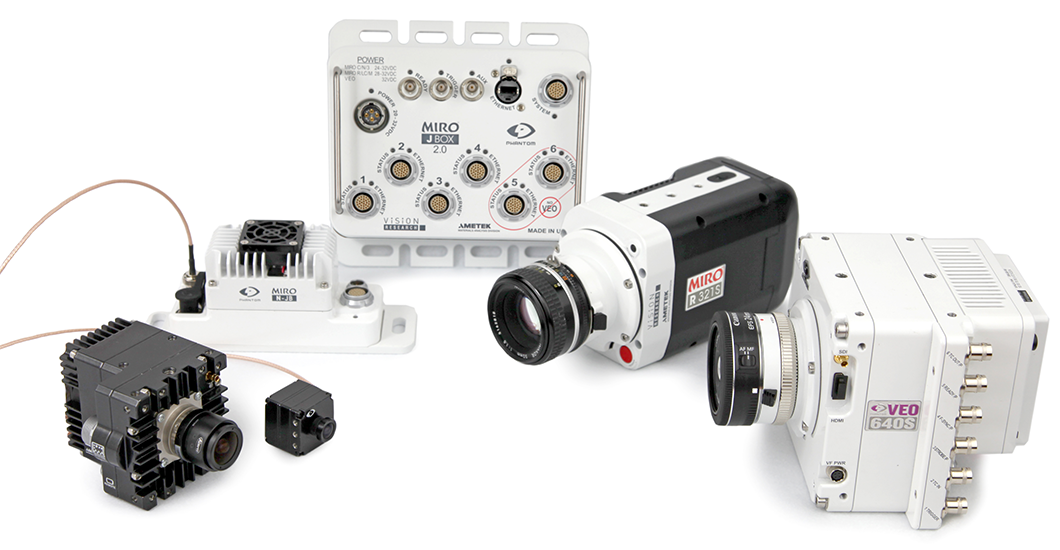

Miro Junction Box2.0（JB 2.0）

新Miro Junction Box（JBox）提供了真正灵活和模块化的方案，可根据需要构建简单或复杂的多摄像机配置。JBox专为所有Miro摄像机而设计，是一款坚固耐用的连接集线器，可在最棘手的情况下最大限度地提高摄像机性能。

JBox是Hi-G - 经过测试，可以承受170G IAW MIL-STD 202G的冲击以及17 grms IAW MIL-STD 202G的振动。这使它成为Miro C210J的完美伴侣，适用于车载碰撞测试等严苛应用。

JBox可以通过多种方式使用，以满足不同的应用需求：

1. 将系统电缆直接连接到母板控制接口，以便直接控制信号
2. 将JBox连接到链式或树型分支配置中的其他JBox
3. 使用加固型RJ45以太网连接器通过以太网直接连接到本地笔记本电脑
4. 将系统电缆连接到自定义控制分线盒，以便干净、轻松地连接到客户信号和以太网

系统电缆、加固型以太网电缆、Sorenson可编程电源和280W电源可通过Vision Research在线商店获得。

Miro Junction Box的特点

6个摄像机端口：Miro JBox有6个端口，每个端口都可以连接到Phantom Miro摄像机或另一个Miro JBox系统端口，以创建链式或树型分支配置。每个端口都携带有以太网、电源、串行和Miro摄像机信号，因此只需一根电缆即可连接到摄像机。此外，每个端口都有2个状态LED，一个用于以太网，另一个用于摄像机状态，以便设置和使用。端口使用坚固的Fischer连接器，可接受Miro系统电缆。

系统端口：系统端口向 Junction Box提供以太网、串行和Miro摄像机信号，以便分配给摄像机或其他 Junction Box。  它具有与摄像机端口相同的引脚和fischer连接器，可接受Miro系统电缆，这意味着电缆类型更少，更容易进行库存管理。

电源： Junction Box工作电压为20 32VDC，具有反极性、过流（10A）、欠压和高达50V的过电压保护。电源通过一个带有坚固Amphenol连接器的电源端口提供。如果连接了多个JBox，则必须为每个JBox供电。客户可以提供自己的电源，将JBox连接到可编程电源或将其连接到280W电源。每个摄像机端口最多可接受2A。

Ready BNC接口Ready适用于连接到JBox的所有摄像机。如果连接了多个JBox，则全局Ready在原始（主）JBox上。

触发BNC触发BNC为触发器提供了简单的访问端口，这也可以通过系统连接器提供。  如果BNC触发器被触发，则LED状态指示灯为绿色；如果系统触发器被触发，则指示灯为蓝色。

Aux BNC：Aux BNC提供可选的Strobe或FSYNC，用于与脉冲LED照明等设备同步。

以太网坚固耐用的RJ45以太网连接器通过以太网提供对本地笔记本电脑的直接访问，这也可以通过系统连接器提供。

尺寸：187mm x 187mm x 53mm（包括手柄）（7.3英寸x 7.3英寸x 2英寸）（宽 x 长 x 高）
