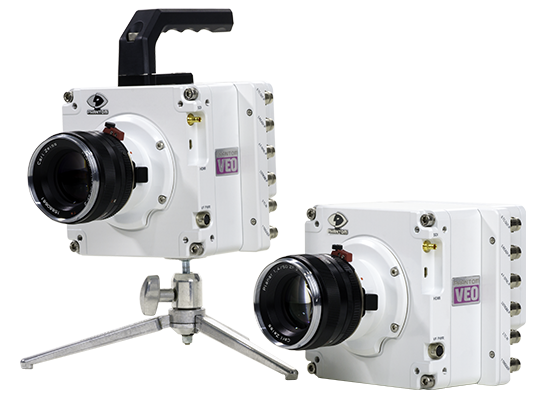

VEO 640 高速摄像机结合高帧率下 400 万像素成像的优势在紧凑而坚固的机身上,有 L(轻)和 S(全)两种款式高速相机可供选择,被广泛用于各种应用,可同时满足科学和媒体行业的需求。

  • 2560x1600 时为 1,400 fps
  • 灵敏度:量子效率*
    • 黑白: 60.2%;
    • 彩色: 43.6%
  • 18、36 或 72 GB RAM
  • 10Gb 以太网可选
                   *532nm 波长下量子效率 QExFF
下载数据表

Phantom VEO 640 高速摄像机是一款具有6 Gpx/秒吞吐量的高速摄像机,适用于高清高速画面捕捉和科研类高速成像技术。该高速摄像机配有专有的35 mm 400 万像素传感器,可以获得画面数据和光灵敏度的最佳平衡,可更换的镜头卡口增加了高速摄像机的灵活性, 操作员可以选择尼康、PL、C和Cannon EF(带电子控制)卡口。

VEO 640 高速摄像机外壳由坚固的铝制成,设计轻巧紧凑,重量仅为5磅/2.3公斤,并以防尘密封的电子器件隔室来防止气流,在恶劣的环境下,这是一个重要的特性优势,以确保传感器和内部组件得到保护,并有助于确保长期的可靠性。

该高速摄像机有两种机身款式可供选择,以满足不同的需求。S型号高速摄像机拥有多种可提高耐用性和灵活性的选件,用于远程和无线录制的机上控件、坚固的连接器和可移动的CFast 2.0移动式存储媒体使外景拍摄工作流变得更加方便。L(轻)型高速摄像机是为实验室设计的,此款式提供了基于软件的成像,只保留必要的基本功能。

主要特点

  • SDI和HDMI视频输出
  • S型号包括:
    • CFast 2.0媒体
    • 12V电池输入
    • 机身控制按键
  • 可编程I/O - 定义摄像机信号
  • 10Gb以太网可选
  • Cine Raw文件格式

包装箱内包含哪些物品?

  • 带XLR扩展器的电源
  • 以太网电缆
  • Mini-SDI视频电缆
*可根据要求提供印刷版手册和PCC软件光盘
分辨率 FPS
2560 x 1600 1,400
2560 x 1440 1,600
2048 x 1600 1,800
1600 x 1600 2,100
1920 x 1080 2,800
1280 x 1280 3,270
1280 x 720 5,700
512 x 512 14,000
256 x 256 36,000
256 x 64 109,000
128 x 4 290,000
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
  • Phantom VEO摄像机结构紧凑、坚固耐用,并具有一系列高级功能。 640型可在400万像素的分辨率下以超过1,400帧/秒的速度捕捉图像。
  • 可编程I/O、SDI视频、佳能EOS镜头支持和可选的CFast 2.0录制媒体只是其中一些功能。
  • 有L和S两种款式可供选择。
吞吐量/拍摄速度
  • 6 Gpx/秒
  • 全分辨率2560 x 1600时的最大速度为1,400 fps
  • 1920 x 1080的速度为2,800 fps
  • 低分辨率128 x 4时的最大速度为290,000 fps
  • 640-E225 型号的最大速度为 225,000 fps
  • 最小帧速率为24 fps
传感器参数
  • CMOS 传感器
  • 像素:2560 x 1600
  • 像素尺寸:10 µm
  • 12-位深度
  • TE cooled
  • 连续可调分辨率 (CAR) 增量:128 x 4
  • EMVA 1288 测量值 (532 nm)
    • 量子效率:60.2% 黑白; 43.6% 彩色
    • 信噪比最大值:41.6 dB
    • 绝对灵敏度阈值 (p):40.4 黑白; 54.1 彩色
    • 饱和容量 (e-):14512 黑白; 14335 彩色
    • 暂态暗噪声:23.8 e-
    • 动态范围:55.5 dB
曝光
  • 1 µs最小曝光时间
  • 全局电子快门
  • 用于控制表观ISO的曝光指数(E.I.)
  • 极端动态范围(EDR)
  • 自动曝光
  • PIV的快门关闭模式
存储
  • 18 GB、36 GB、72 GB高速内部RAM
  • 机载可移动CFast 2.0卡(S型),高达512GB
录制时间
  • 以最大帧速率、最高分辨率录制到最大内存时为8.5秒
特殊功能
  • 10Gb以太网(可选)
  • 在多片段记录模式下最多可将内存分为63个独立分区
  • 连续录制
  • 可编程I/O
  • HD-SDI和HDMI视频
  • 事件标记
  • 帧时间戳(IRIG SMPTE或MISP)
  • IRIG输入/输出(调制和未调制)
  • 用于PIV曝光的快门关闭模式
  • 1.73 μs跨越时间
  • 用于自动/远程黑平衡(CSR)的标配内部机械快门
  • 基于图像的自动触发(IBAT)
  • 一个12 VDC、6W辅助电源端口
  • 辅助IP地址
  • 基于现场的固件升级
触发
  • 可编程触发位置(前/后触发录制)
  • 基于图像的自动触发
  • 从软件触发
  • 从机上控件触发(S型)
  • 硬件触发BNC
  • 兼容高压(HV) 触发器
时钟和同步
  • 帧同步到内部或外部时钟(FSYNC)
  • IRIG输入/输出(调制或未调制)
信号
  • 摄像机机身上BNC中的专用触发和时间码
  • S型摄像机机身上的范围数据输入(Fischer)
  • 可编程I/O可对I/O接口进行定义并调整信号,包括F-sync,strobe,event,触发out,ready等
连接
  • 控制和下载连接
    • Gb以太网(标配);
    • 10Gb以太网(可选)
  • S型号上的Fischer端口;L型号上的RJ45端口
相机控制
  • S型摄像机上的机身控制(OCC)
  • Phantom摄像机控制(PCC)
  • 可提供SDK
视频输出
  • 所有VEO型号均支持3G HD-SDI和HDMI。
  • S型号背面有额外的3G HD-SDI BNC端口。
  • 支持高达1080p60。
镜头
  • 标配尼康F卡口,支持F & G式镜头
  • 佳能EOS卡口可选
  • PL卡口可选
  • C卡口可选
  • (不包括镜头)
图像处理
  • 亮度
  • 增益
  • 伽玛
  • 饱和
  • 白平衡
  • 底电平
  • 风格曲线
  • 滤波器
  • 色彩矩阵
  • 图像翻转和旋转
  • 裁切
  • 缩放
数据采集
  • 美国国家仪器公司的M和X系列 在PCC中集成有支持的DAQ模块
运动分析
  • 通过Phantom应用程序进行基本测量:
  • 距离
  • 速度
  • 加速度
  • 角度和角速度
  • 用于目标跟踪的手动和自动点收集
  • 兼容第三方解决方案
支持文件格式
  • Cine RAW、压缩的Cine、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
供电
  • 100 - 240 VAC、16-32 VDC,通过主电源输入。
  • 含80瓦24V电源
  • 辅助电源输入,通过S型摄像机上的捕捉端口可降至12V
外观规格
  • 尺寸(不含镜头):5.0 x 5.0 x 5.0英寸(长 x 宽 x 高);12.7 x 12.7 x 12.7厘米
  • 重量:5.6磅(2.5千克)
环境参数
  • 工作温度:-10°C - 50°C
  • 冲击:MIL-STD-202G方法213-B。额定30G,带快门;100G,无快门;锯齿波,11毫秒,所有轴+/-10个脉冲(共60个)
  • 振动:额定12Grms;图2A-1,测试条件D,每轴15分钟(无镜头)
应用程序接口
  • Phantom SDK
  • LabView
  • MatLab
发货时包含
  • 电源
  • 以太网电缆
  • SDI DIN电缆
  • Phantom PCC软件
  • 入门指南
选件
  • 佳能EOS镜头卡口
  • PL卡口
  • C卡口
热门附件
  • 手柄
  • 多功能摄像机固定架
  • 电池安装座(S型)
  • 用于更高功率输出和远程端口的Cameo VEObob(S型)
  • 含有定制泡沫填充的箱子
Case for Phantom Cameras and Accessories

适用于VEO和配件的收纳箱

带手柄和滚轮的Pelican 1510收纳箱 - 黑色。
定制泡沫可收纳带或不带手柄的VEO、电缆、7英尺显示器(厚达1英寸)、摄像机上的显示器、卡、读卡器、电池安装座和提升器等配件。
Phantom VEO Handle

VEO CAMEO手柄和楔形适配器

这是适用于Phantom VEO摄像机的电影式手柄。  它是Abel Cine的CAMEO系列的一部分,该系列还包括Phantom VEO的定制配件。

手柄是套件的一部分,套件还包括CAMEO楔形适配器(必需)和硬件。
Phantom VEO CAMEO Essential Mounting Kit

VEO CAMEO基本安装套件

VEO基本安装套件包括以下电影式组件:  Cameo手柄、Cameo提升器、2个楔形适配器、Rosette杆。  组件也可单独提供。
Battery mount for Phantom VEO

VEO的电池安装座

适用于Phantom VEO S型摄像机的12V电池安装座。  使用楔形适配器(附带)安装到摄像机侧面,并连接到摄像机背面的捕捉端口。  与普通的12-14.4V电池兼容。  可提供V-Lock(如图)和Anton Bauer Gold安装座。

注意:这些只与VEO S型摄像机(而非VEO-L)兼容
EOS Lens Mount for VEO and Miro M/R/LC/Lab Series Cameras

佳能 EOS 镜头卡口

用于 Phantom 相机的佳能 EOS 镜头接口提供电子光圈和对焦控制
Pickle Switch, 6' (2m) Cable

触发开关,6英尺(2米)电缆

触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB,按下按钮即可手动触发摄像机。
Miro J-Box Adapter cable

Miro J-Box适配器电缆

将VEO、Miro LC/R/M、Miro C210连接到系统电缆的适配器电缆,设计用于Miro J-Box 2.0
所有VEO S型号和VEO4K-PL型号都有一个辅助12V电池输入,可通过摄像机的捕捉端口访问。 VEO S型号最大功耗为70瓦,而VEO4K S和PL型号每小时功耗接近75瓦。

Vision Research提供2种电池安装座,分别为安装在摄像机侧面并连接到捕捉端口的V-Lock和AB Gold安装座。 Vision Research还提供一根较短的12V XLR-4针电缆,用于不同的电池安装解决方案(包括导轨安装方式),部件号为VRI-CBL-VEO-S-12VBATT-0R2

注意:VEO L型号与12V电池不兼容。

所有VEO型号都与24V电池兼容,例如,VCLX可以与现在所有VEO摄像机都配备的XLR-3电池电缆(它是电源的一部分)一起使用,其部件号为VRI-CBL-VEO-BATT-2
Miro-JB-2一次最多支持4台VEO S型摄像机。当连接到Miro-JB-2时,可以同时为所有4台摄像机供电和对它们进行控制。 当与VEO一起使用时,则需要一个可编程电源来为Miro-JB-2供电。

注意:VEO L型摄像机与Miro-JB-2不兼容

由于摄像机的电源要求,VEO摄像机与早期版本的接线盒不兼容。

虽然Miro-JB-2简化了连接,但VEO摄像机也可以使用F-Sync和/或IRIG进行同步,并使用千兆以太网交换机连接到PCC。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商:

Gates有专门的Flex4K外壳: https://www.gateshousings.com/flex-4k/

Nauticam有适用于Phantom VEO(所有S型VEO)的水下外壳 https://www.nauticam.com/

Prevco是一家水下工程咨询和制造商,专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件

如果您提供水下外壳或知道其他供应商,请告知我们,以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
是的,您可以!  我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息,请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用,后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接,并通过“远程端口”(V系列、UHS和Flex摄像机)连接到Phantom摄像机。 请注意,Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是,可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案,因为它们适用于所有通过以太网连接的Phantom摄像机:
  • Semote手持遥控器包括一个手持单元和一个摄像单元,用于传输信号。该设备提供长达约30米的连接。

  • iPhantom应用程序适用于所有Apple IOS设备,可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机(带版本106之后的固件)特别有用,因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。

我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件(phantom@ametek.com),说明您想要分享的内容。在邮件正文中,请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后,我们将与您协商如何发送素材(我们更喜欢原始的电影文件)。然后,我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次,这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机(这些不再出货)均归类为ECCN 7A994。

所有Phantom Miro空中应用和Miro空中应用高清摄像机(这些不再出货)均归类为ECCN 9A991D。

所有安装了FAST选件(通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光)的Phantom摄像机(如Phantom v611、v711、VEO 710和超高速10、11和12系列)均被归类为ECCN 6A003并受出口管制。

ECCN 6A003类摄像机只能出口到这些国家/地区,无需许可证(NLR):
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。

所有其他国家/地区都需要出口许可证。

所有其他Phantom摄像机都被归类为ECCN EAR99。

甘油液滴动力学

使用Phantom VEO 640S,在2560 x 1440分辨率下,以1,600帧每秒速度拍摄。

墨滴

使用Phantom VEO710,以每秒8,000帧速度,在PHLOX HS背光下拍摄

水滴

使用Phantom VEO640和VEO710,在PHLOX HS背光下拍摄水滴。

VEO 640 Front Angle

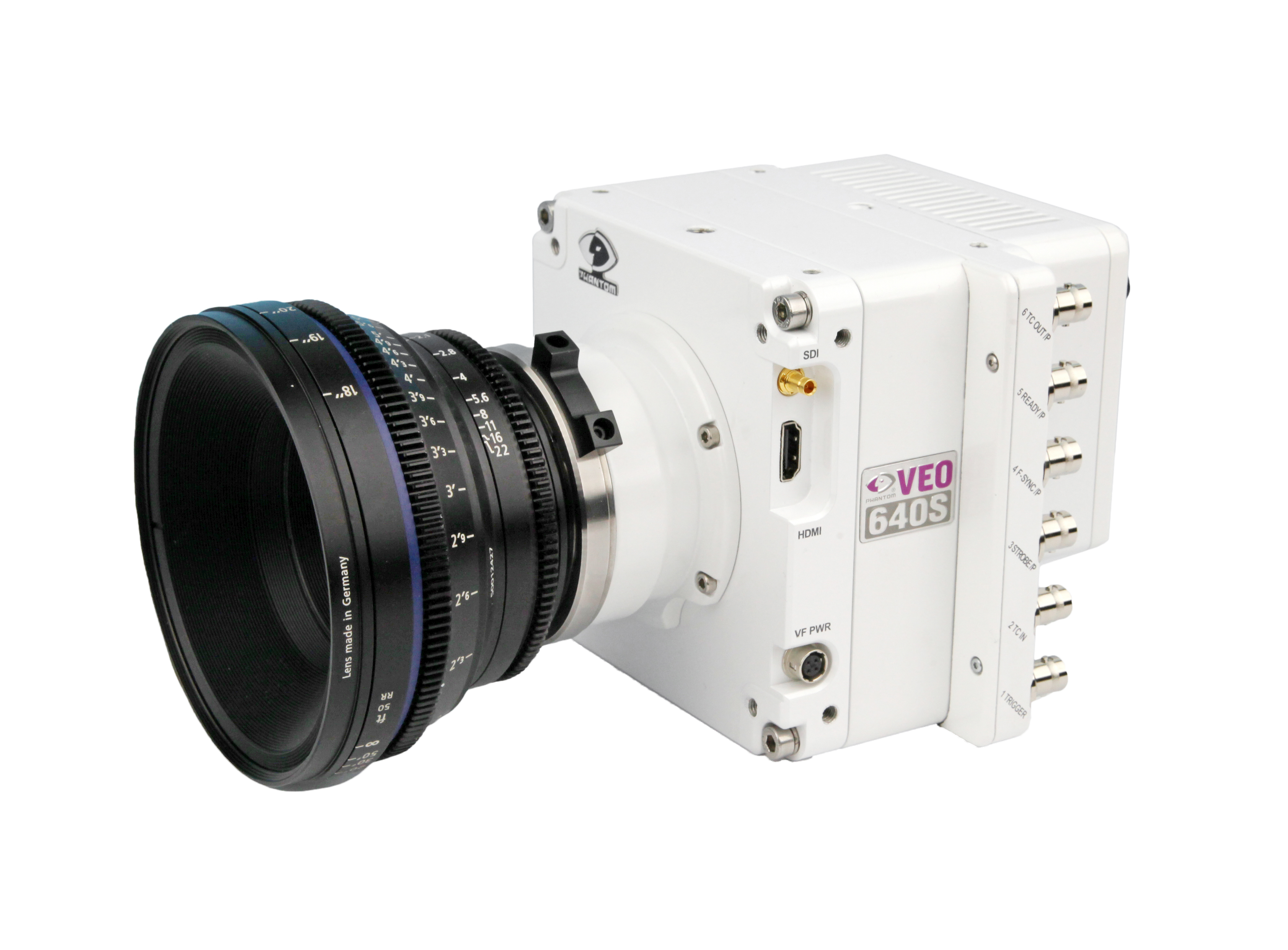

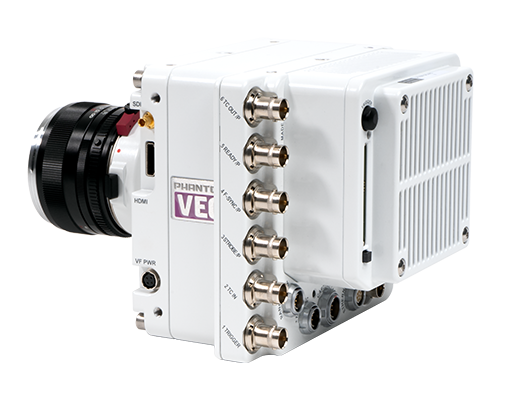

VEO 640S

(png; 3984*2940)
VEO Front Angle

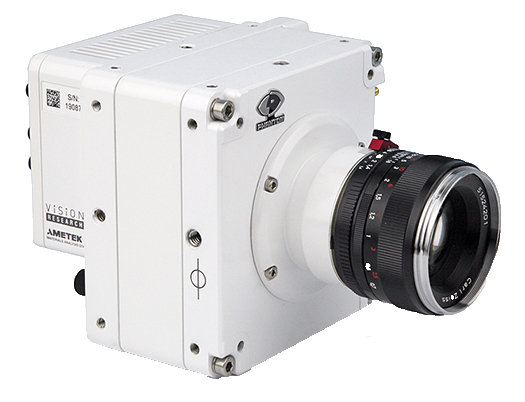

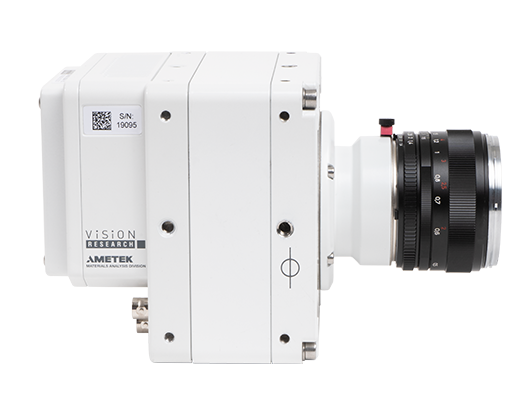

VEO右侧
