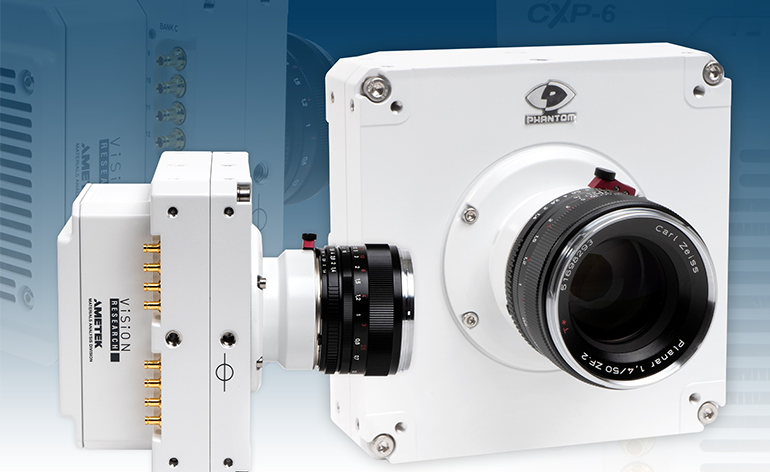

Vision Research,领先的Phantom高速摄像机制造商,推出了其机器视觉高速摄像机最新产品 Phantom S710Phantom S710 为机器视觉应用带来了前所未有的帧速率,可提供高达 7Gpx/秒(87.5 Gbps)的吞吐量,能以 1280 x 800 全分辨率下提供 7200 / fps)速度, 降低分辨率可以获得超过 700000 fps速度。

Phantom S710 的设计基于 VEO710 高速摄像机,使用相同的20mm 像素的Phantom CMOS 传感器。S710单色摄像机的 ISO 额定值为 6400 D),彩色摄像机的 ISO 2000 D)。为了支持高质量成像,它还具有 12 位、动态范围 59.6dB 29.0e-噪声级别,最小曝光率可低至 1 ms,甚至通过输出控制的 FAST 选项降至 300 ns

"我们很高兴将Phantom S710 引入机器视觉市场。它为客户带来了令人难以置信的高帧速率,从尖端的科学研究到细胞计量术应用,满足在各种应用中所需的帧率。"Phantom机器视觉摄像机业务开发总监 Dan Hafen 解释道。此外,极低的曝光时间对于减少经常困扰这些应用的运动模糊至关重要。

S710 还利用Phantom S990 S640 机器视觉摄像机中的机器视觉功能,并使用 CXP6 协议将数据直接流式传输到 PCIe3 帧抓取器中。

"Phantom S710 发布之前,该传感器的应用受到 VEO710 容量的局限,从而限制录制时间。S710 的流式处理架构允许连续的数据流进行无限制的处理和记录,为机器视觉应用带来真正的新功能。"Phantom机器视觉摄像机高级产品经理 Doreen Clark 说。

S710 具有16 CXP6 连接,分为四个组连接组成,获得不同的吞吐量水平。例如,一组四个连接的传输流可以高达 2Gpx/ 25 Gbps),在 8 位模式下仅实现速度 2,145 fps 或在 12 位模式下以全 1Mpx 分辨率实现速度 1,445 fps。两组可以流式传输高达 4 Gpx/Sec 50 Gbps),在 8 位模式下达到速度 4,290fps,四组可以在8 位流式传输达到7,250 fps 的全帧速率或12 位模式下达到 5,750 fps

在多组操作中,图像被分割并流式传输成行,一旦帧抓取器收到图像,将重新拼接在一起。S710 与任何 PCIe3 CXP6 帧抓取器兼容;然而,帧抓取器制造商Euresys通过将其纳入他们的Euresys 8端口Octo板的软件中,使拼接功能变得更加容易。S710还具有通用输入/输出 GPIO),用于快速、灵活的信号传输和同步。它包括在标准高速应用中的信号,如时间码输入和输出,以及流式处理应用中常见的信号。

Phantom S710 主要规格

  • 高达 7 Gpx/ 87.5 Gbps 的流传输处理能力
  • 7,275 fps1,280 x 800
  • 100 万像素 CMOS 传感器,彩色或黑白
  • 20-μm 像素大小
  • 12 位或 8 位数据传输
  • 最多 4 4 CXP 端口
  • 符合 CXP6 GenICam 标准
  • 坚固、金属身结构
  • 美国制造
