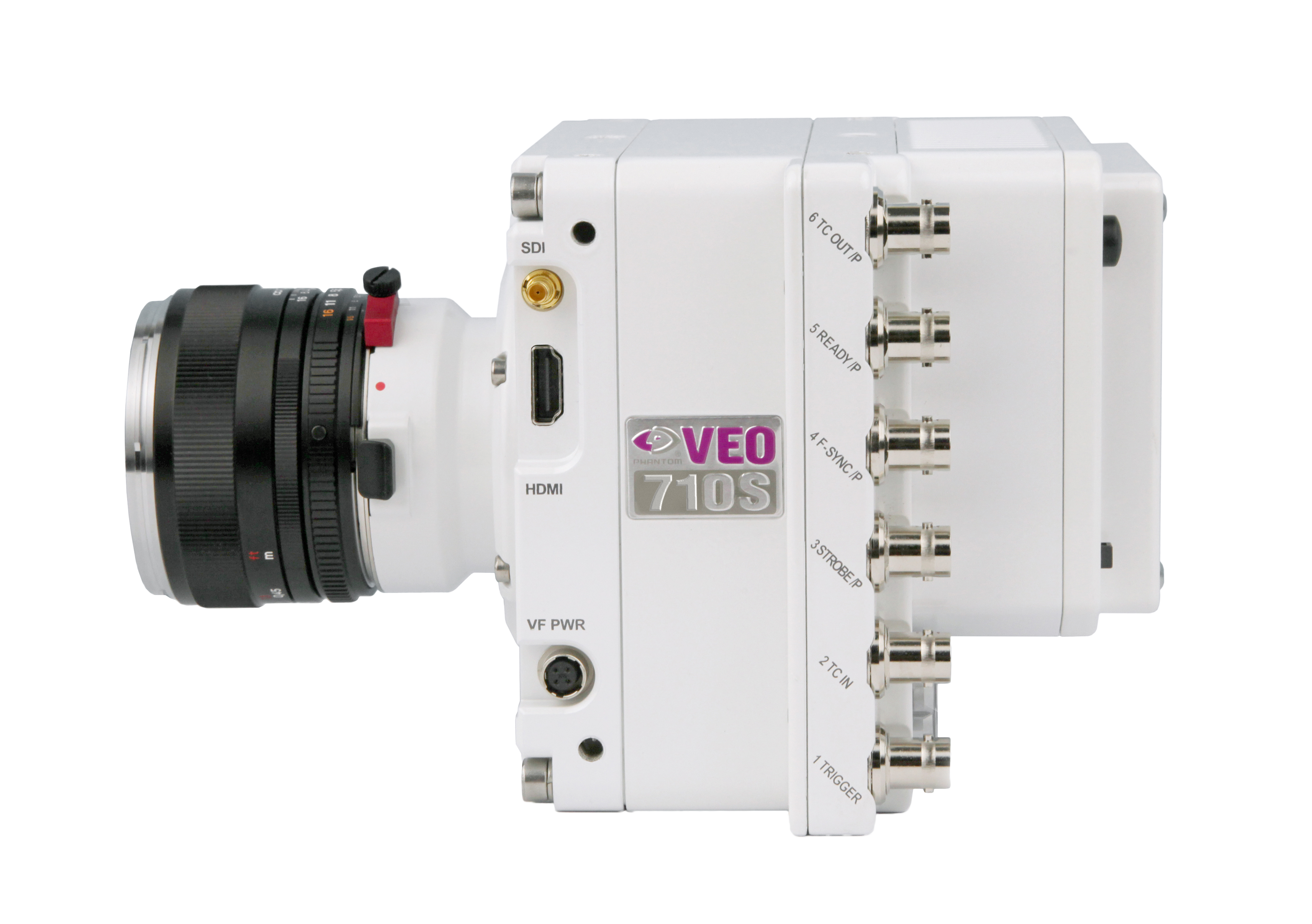

VEO 710
Phantom VEO 710 高速摄像机提供超过 7Gpx/秒吞吐量，VEO 高速摄像机设计用于在极端冲击、振动和温度环境中运行，以确保长期可靠性。
- 1280 x 800 时为 7,400 fps
- 灵敏度：量子效率*
- 黑白: 33.9%
- 彩色: 29.5%
- 18GB、36GB 或 72GB RAM
- 10Gb 以太网下载选件
VEO 710 高速摄像机通过100万像素35mm的图像传感器，确保了获得最高质量的结果，超大的传感器像素尺寸提供较高的灵敏度，传感器格式与35毫米尼康和佳能等高品质镜头兼容。

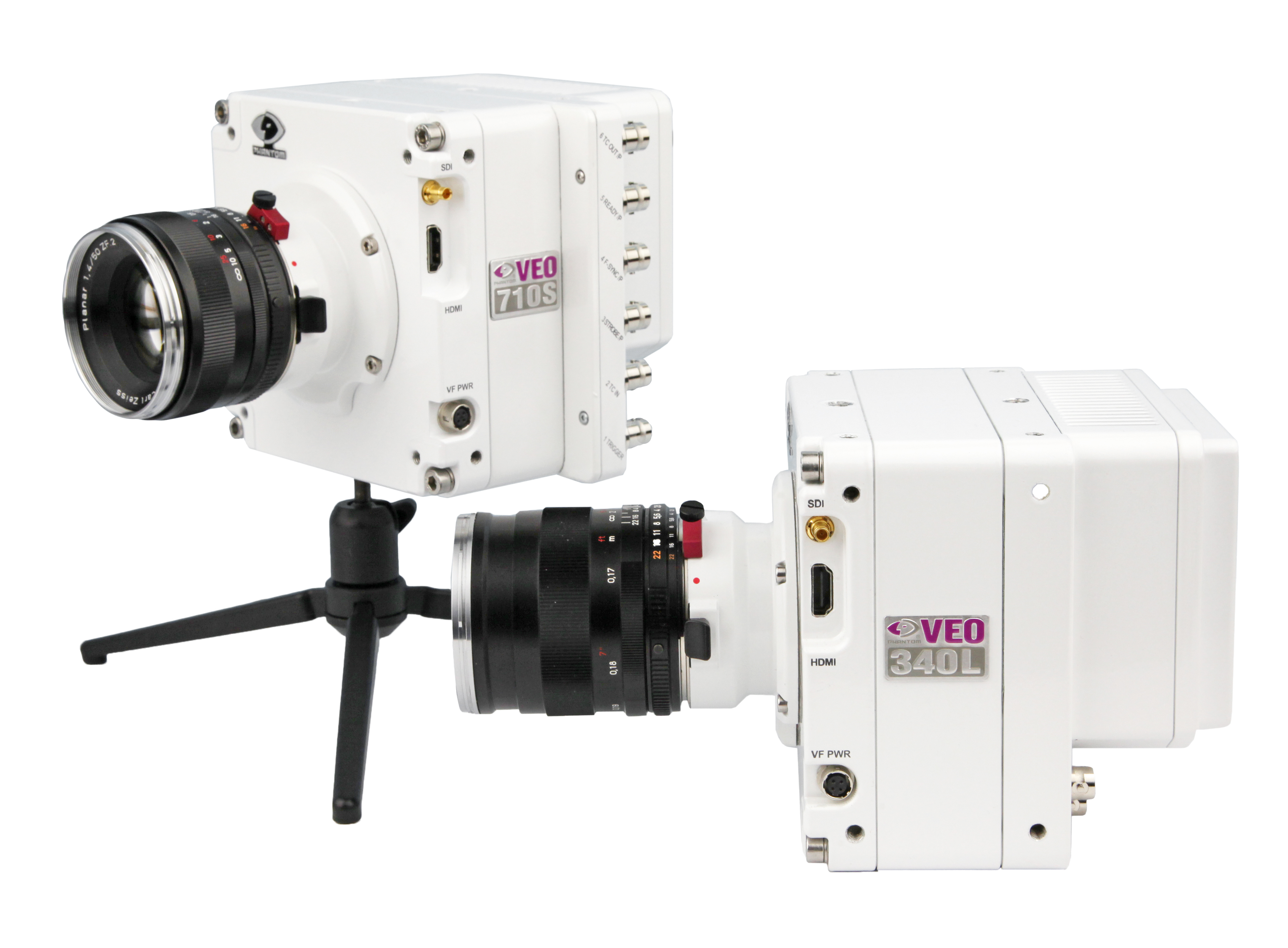

VEO 高速摄像机机身有L（轻）和S（全）两种型号。L型号可提供基本的、基于软件的成像，通常可在不需要特殊功能的实验室或办公室中找到。
S型号增加了多种可提高耐用性和灵活性的选件。附加信号、机上控件、加固连接器和可移动CFast 2.0存储介质意味着可以在不影响图像质量的情况下进行用于娱乐用途或测距应用的现场拍摄。
与所有 Phantom VEO 高速摄像机一样，VEO 710高速摄像机也拥有一个高品质外壳。机身十分紧凑，并由轻质的铝制成，密封电子器件通过将冷却组件分隔到单独的隔室，确保了组件不受灰尘和沙子的影响，这些额外的保护支持户外等严苛环境应用条件下使用。
主要特点
- SDI和HDMI视频输出
- S型号包括：
- CFast 2.0媒体
- 12V电池输入
- 机身控制按键
- 可编程I/O - 定义摄像机信号
- 10Gb以太网可选
- Cine Raw文件格式
包装箱内包含哪些物品？
- 带XLR扩展器的电源
- 以太网电缆
- Mini-SDI视频电缆
| 分辨率 | FPS |
|---|---|
| 1280 x 800 | 7,500 |
| 1280 x 720 | 8,300 |
| 1024 x 768 | 9,500 |
| 768 x 480 | 19,200 |
| 640 x 480 | 22,300 |
| 512 x 512 | 24,800 |
| 128 x 128 | 204,000 |
| 128 x 64 | 360,000 |
| 128 x 32 | 580,000 |
| 64 x 8 | 700,000 |
| 64 x 8* | 1,000,000 |
*FAST选件，受出口管制
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
- Phantom VEO摄像机结构紧凑、坚固耐用，并具有一系列高级功能。 710型可在百万像素的分辨率下以超过7,000帧/秒的速度捕捉图像。
- 可编程I/O、SDI视频、佳能EOS镜头支持和可选的CFast 2.0录制媒体只是其中一些功能。
- 有L和S两种款式可供选择。
吞吐量/拍摄速度
- 7 Gpx/秒
- 全分辨率1280 x 800时的最大速度为7400 fps
- 低分辨率64 x 8时的最大速度为680,000 fps（标配）、1,000,000 fps（需要受出口管制的FAST选件）
- 最小帧速率为24 fps
传感器参数
- CMOS 传感器
- 像素：1280 x 800
- 像素尺寸：20 µm
- 传感器尺寸：25.6 mm x 16.0 mm
- 12-位深度
- TE cooled
- 连续可调分辨率 (CAR) 增量：64 x 8
- EMVA 1288 测量值 (532 nm)
- 量子效率：33.9% 黑白; 29.5% 彩色
- 信噪比最大值：44.1 dB
- 绝对灵敏度阈值 (p)：99.4 黑白; 115.9 彩色
- 饱和容量 (e-)：25918 黑白; 27880 彩色
- 暂态暗噪声：33.1 e-
- 动态范围：57.7 dB
曝光
- 最小标准曝光时间为1 μs，FAST选件（受出口管制）的最小曝光时间为300 ns
- 全局电子快门
- 用于控制表观ISO的曝光指数（E.I.）
- 极端动态范围（EDR）
- 自动曝光
- PIV的快门关闭模式
- 某些功能受出口管制
存储
- 18 GB、36 GB、72 GB高速内部RAM
- 机载可移动CFast 2.0卡（S型），高达512GB
录制时间
- 以最大帧速率、最高分辨率录制到最大内存时为6.5秒
特殊功能
- 10Gb以太网（可选）
- 在多片段记录模式下最多可将内存分为63个独立分区
- 连续录制
- 可编程I/O
- HD-SDI和HDMI视频
- 事件标记
- 帧时间戳（IRIG SMPTE或MISP）
- IRIG输入/输出（调制和未调制）
- 用于PIV曝光的快门关闭模式
- 395 ns跨越时间
- 用于自动/远程黑平衡（CSR）的标配内部机械快门
- 基于图像的自动触发（IBAT）
- 一个12 VDC、6W辅助电源端口
- 辅助IP地址
- 基于现场的固件升级
触发
- 可编程触发位置（前/后触发录制）
- 基于图像的自动触发
- 从软件触发
- 从机上控件触发（S型）
- 硬件触发BNC
时钟和同步
- 20 ns的定时精度
- 帧同步到内部或外部时钟（FSYNC）
- IRIG输入/输出（调制或未调制）
信号
- 摄像机机身上BNC中的专用触发和时间码
- S型摄像机机身上的范围数据输入（Fischer）
- 可编程I/O端口包括可调（分配和定义）信号，如F同步、频闪、事件、触发输出、就绪等
连接
- 控制和下载连接
- Gb以太网（标配）；
- 10Gb以太网（可选）
- S型号上的Fischer端口；L型号上的RJ45端口
相机控制
- S型摄像机上的机上控件（OCC）
- Phantom摄像机控制（PCC）
- 可提供SDK
视频输出
- 所有VEO型号均支持3G HD-SDI和HDMI。
- S型号背面有额外的3G HD-SDI BNC端口。
- 支持高达1080p60。
镜头
- 标配尼康F卡口，支持F ＆ G式镜头
- 佳能EOS卡口可选
- PL卡口可选
- C卡口可选
- （不包括镜头）
图像处理
- 亮度
- 增益
- 伽玛
- 饱和
- 白平衡
- 底电平
- 风格曲线
- 滤波器
- 色彩矩阵
- 图像翻转和旋转
- 裁切
- 缩放
数据采集
- 美国国家仪器公司的M和X系列 在PCC中集成有支持的DAQ模块
运动分析
- 通过Phantom应用程序进行基本测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 用于目标跟踪的手动和自动点收集
- 兼容第三方解决方案
支持文件格式
- Cine RAW、压缩的Cine、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
供电
- 100 - 240 VAC、16-32 VDC，通过主电源输入。
- 含80瓦24V电源
- 辅助电源输入，通过S型摄像机上的捕捉端口可降至12V
外观规格
- 尺寸（不含镜头）：5.0 x 5.0 x 5.0英寸（长 x 宽 x 高）；12.7 x 12.7 x 12.7厘米
- 重量：5.6磅（2.5千克）
环境参数
- 工作温度：-10°C - 50°C
- 冲击：MIL-STD-202G方法213-B。额定30G，带快门；100G，无快门；锯齿波，11毫秒，所有轴+/-10个脉冲（共60个）
- 振动：额定12Grms；图2A-1，测试条件D，每轴15分钟（无镜头）
应用程序接口
- Phantom SDK
- LabView
- MatLab
发货时包含
- 电源
- 以太网电缆
- SDI DIN电缆
- Phantom PCC软件
- 入门指南
选件
- 佳能EOS镜头卡口
- PL卡口
- C卡口
热门附件
- 手柄
- 多功能摄像机固定架
- 电池安装座（S型）
- 用于更高功率输出和远程端口的Cameo VEObob（S型）
- 含有定制泡沫填充的箱子
适用于VEO和配件的收纳箱
带手柄和滚轮的Pelican 1510收纳箱 - 黑色。
定制泡沫可收纳带或不带手柄的VEO、电缆、7英尺显示器（厚达1英寸）、摄像机上的显示器、卡、读卡器、电池安装座和提升器等配件。
定制泡沫可收纳带或不带手柄的VEO、电缆、7英尺显示器（厚达1英寸）、摄像机上的显示器、卡、读卡器、电池安装座和提升器等配件。
VEO CAMEO手柄和楔形适配器
这是适用于Phantom VEO摄像机的电影式手柄。 它是Abel Cine的CAMEO系列的一部分，该系列还包括Phantom VEO的定制配件。
手柄是套件的一部分，套件还包括CAMEO楔形适配器（必需）和硬件。
手柄是套件的一部分，套件还包括CAMEO楔形适配器（必需）和硬件。
VEO CAMEO基本安装套件
VEO基本安装套件包括以下电影式组件： Cameo手柄、Cameo提升器、2个楔形适配器、Rosette杆。 组件也可单独提供。
VEO的电池安装座
适用于Phantom VEO S型摄像机的12V电池安装座。 使用楔形适配器（附带）安装到摄像机侧面，并连接到摄像机背面的捕捉端口。 与普通的12-14.4V电池兼容。 可提供V-Lock（如图）和Anton Bauer Gold安装座。
注意：这些只与VEO S型摄像机（而非VEO-L）兼容
注意：这些只与VEO S型摄像机（而非VEO-L）兼容
佳能 EOS 镜头卡口
用于 Phantom 相机的佳能 EOS 镜头接口提供电子光圈和对焦控制
触发开关，6英尺（2米）电缆
触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB，按下按钮即可手动触发摄像机。
Miro J-Box适配器电缆
将VEO、Miro LC/R/M、Miro C210连接到系统电缆的适配器电缆，设计用于Miro J-Box 2.0
所有VEO S型号和VEO4K-PL型号都有一个辅助12V电池输入，可通过摄像机的捕捉端口访问。 VEO S型号最大功耗为70瓦，而VEO4K S和PL型号每小时功耗接近75瓦。
Vision Research提供2种电池安装座，分别为安装在摄像机侧面并连接到捕捉端口的V-Lock和AB Gold安装座。 Vision Research还提供一根较短的12V XLR-4针电缆，用于不同的电池安装解决方案（包括导轨安装方式），部件号为VRI-CBL-VEO-S-12VBATT-0R2
注意：VEO L型号与12V电池不兼容。
所有VEO型号都与24V电池兼容，例如，VCLX可以与现在所有VEO摄像机都配备的XLR-3电池电缆（它是电源的一部分）一起使用，其部件号为VRI-CBL-VEO-BATT-2
Vision Research提供2种电池安装座，分别为安装在摄像机侧面并连接到捕捉端口的V-Lock和AB Gold安装座。 Vision Research还提供一根较短的12V XLR-4针电缆，用于不同的电池安装解决方案（包括导轨安装方式），部件号为VRI-CBL-VEO-S-12VBATT-0R2
注意：VEO L型号与12V电池不兼容。
所有VEO型号都与24V电池兼容，例如，VCLX可以与现在所有VEO摄像机都配备的XLR-3电池电缆（它是电源的一部分）一起使用，其部件号为VRI-CBL-VEO-BATT-2
Miro-JB-2一次最多支持4台VEO S型摄像机。当连接到Miro-JB-2时，可以同时为所有4台摄像机供电和对它们进行控制。 当与VEO一起使用时，则需要一个可编程电源来为Miro-JB-2供电。
注意：VEO L型摄像机与Miro-JB-2不兼容
由于摄像机的电源要求，VEO摄像机与早期版本的接线盒不兼容。
虽然Miro-JB-2简化了连接，但VEO摄像机也可以使用F-Sync和/或IRIG进行同步，并使用千兆以太网交换机连接到PCC。
注意：VEO L型摄像机与Miro-JB-2不兼容
由于摄像机的电源要求，VEO摄像机与早期版本的接线盒不兼容。
虽然Miro-JB-2简化了连接，但VEO摄像机也可以使用F-Sync和/或IRIG进行同步，并使用千兆以太网交换机连接到PCC。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商：
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
是的，您可以！ 我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息，请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用，后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接，并通过“远程端口”（V系列、UHS和Flex摄像机）连接到Phantom摄像机。 请注意，Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是，可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
- Semote手持遥控器包括一个手持单元和一个摄像单元，用于传输信号。该设备提供长达约30米的连接。
- iPhantom应用程序适用于所有Apple IOS设备，可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机（带版本106之后的固件）特别有用，因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件（phantom@ametek.com），说明您想要分享的内容。在邮件正文中，请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后，我们将与您协商如何发送素材（我们更喜欢原始的电影文件）。然后，我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次，这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机（这些不再出货）均归类为ECCN 7A994。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
甘油液滴动力学
使用Phantom VEO 640S，在2560 x 1440分辨率下，以1,600帧每秒速度拍摄。
墨滴
使用Phantom VEO710，以每秒8,000帧速度，在PHLOX HS背光下拍摄
水滴
使用Phantom VEO640和VEO710，在PHLOX HS背光下拍摄水滴。
