S991

The Phantom S991 delivers 9 Gpx/sec (70 Gbps) of throughput and the power of the Phantom Flex 4K sensor with CXP-over-fiber technology for extreme high-speed imaging.

  • Up to 937 fps at 4096 x 2304 (8 bit)
  • 6.75 micron pixel size
  • Rolling or Global shutter 8- and 12-bit selectable
  • User friendly CXP-over-fiber technology
下载数据表

Phantom S991 高速摄像机 搭建在行业领先技术的 S990 高速摄像机 基础上,集成了用于数据传输的光纤电缆。两根光纤电缆方便连接,可以将高达70 Gbps的图像和数据传输到图像采集器中,这大大改善了设置和易用性。

可调节的数据量设置增强了成像灵活性。使用1根光纤电缆进行1/2数据量操作(4 G像素每秒),使研究人员能够在较小的分辨率下实现满帧速率,而全数据量操作(8 G像素每秒)可提供大到最大分辨率,以实现细节更丰富的成像。

CXP-over-fiber技术将图像拆分传输至两个图像采集卡,然后将它们重新拼接在一起,提供了一个简单的即时访问成像过程,然后将图像拼接回一起以进行快速算法应用,这意味着无需等待下载数据即可应用关键决策算法。

主要特点:

  • 2根CXP12光纤线缆
  • 标准CXP 2.0和GenICam协议
  • 在降低的分辨率下,最高速度达52,080帧每秒
  • 可更换的镜头接口:尼康接口,PL接口,C接口,佳能 EOS接口

包装箱内包含哪些物品?

  • 带XLR延长线的80w电源
*可根据要求提供印刷版手册和PCC软件光盘
分辨率 FPS
4096 x 2304 937
3072 x 2000 1,075
1280 x 800 2,645
1024 x 128 14,200
 2304 x 32 35,280
 2048 x 16 52,080
此表仅为常见分辨率和帧率,另有更多分辨率可选。
简介
The Phantom S991 brings Phantom's excellent image quality to high speed Machine Vision with CXP-over-Fiber (CXPoF).  2 simple fiber cables stream up to 9Gpx/sec of data, achieving up to 937 fps at full resolution of 4096 x 2304.
吞吐量/拍摄速度
  • 9Gpx/sec (70 Gbps)
  • Max speed at full resolution of 4096 x 2304 is 937 fps (8-bit), 625 (12-bit).
  • Max speed at the minimum resolution of 128 x 16, 52,080 fps
  • The minimum frame rate at all resolutions is 30 fps.
传感器参数
  • Phantom CMOS sensor
  • 12-bit pixel depth
  • 4096 x 2304 pixels
  • 6.75 µm pixel size
  • 27.6 mm x 15.5 mm
  • 31.7mm diagonal
  • CAR in 128 x 8
  • ISO - GS:
    • Monochrome: 1600D;3200T
    • Color: 400D;400T
  • ISO - RS:
    • Monochrome: 1000D;2000T
    • Color: 320D;320T
  • EMVA 1288 Data:
    • Noise:
      • GS: 31.04e-
      • RS: 10.02e-
    • Dynamic Range:
      • GS: 55.8dB
      • RS: 68.6dB
曝光
  • Exposure time (shutter speed): 5μs to 1/frame rate
  • Global / Rolling Shutter
存储
  • NA - the S991 streams data immediately into customer-provided frame grabbers or DVRs
录制时间
  • Dependent on customer storage
特殊功能
  • Configurable to stream up to 1/2 capacity (4Gpx/sec) or full capacity (8Gpx/sec)
  • Selectable 8-bit and 12-bit output
  • Selectable Rolling and Global shutter,
  • Frame timestamp
  • IRIG In (modulated and unmodulated)
  • IRIG Out (unmodulated)
  • Mechanical Shutter for black reference

触发
  • Trigger either through software or GPIO trigger signal
时钟和同步
  • Time Code In/Out
信号

GPIO BNC's:

  • Event In
  • Trigger In
  • Memgate
  • Strobe Out
  • Trigger Out
  • Ready
  • Software Trigger Out
连接
  • Up to 8 CoaXPress (CXP 12) channels, provided in 2 fiber QSFP+ banks of 4 channels each
相机控制
  • GenICam compliant
镜头
  • Nikon F-mount standard, supports F & G style lenses
  • C-mount optional
  • Canon EOS mount optional
  • (lens not included)
图像处理
  • Video processing capabilities through GenICam
供电
  • 16-32 VDC 45 W
  • 80 Watt 100 - 240 VAC power supply included
外观规格
  • Size (without lens mount)

    • 12.5 x 12.5 x 16.0 cm (L x H x W); 5 x 5 x 6.3 in.
    • Weight: 3.2 Kg (7.0 Lb.)
环境参数
  • Operating Temperature: -10°C - +50°C
  • Regulatory(EMI/EMC/ESD):
    • Emissions:  EN 61326-1, FCC part 15
    • Immunity: EN 61326-1
  • Shock:
    • Operational: MIL-STD-202H Method 213-B. Rated 30G, sawtooth wave, 11 ms, +/- 10 pulses all axes.
  • Vibration:
    • MIL-STD-202H Method 214-i; Test Condition A.
    • Rated 7.5 Grms; 15 min/axis
  • Safety: IEC 60950-1

发货时包含
  • 80W Power Supply
  • XLR extender
选件
  • Canon EOS mount
  • C-mount
热门附件
  • 80-Watt Power supply
  • QSFP+ Transcievers
  • Multi-mode fiber cables
  • Fiber compliant Frame Grabbers
CXP over Fiber Frame Grabber

CXP over fiber帧抓取器

专为CXP-over—fiber协议设计的帧抓取器
Multimode Cable

多模光缆

3m长的多模光缆,最多需要2个,用于连接收发器
Multimode Transceiver

多模收发器

QSFP+收发器,最长可达150m。最多需要4个,其中2个连接高速摄像机,2个连接帧抓取器

使用2个光纤端口可以提供S991的全部功率,但您不需要在所有的使用情况下都使用这两个光纤端口。您需要使用这两个端口,用来在3072 x 2000甚至最高到4096 x 2304分辨率下达到最大帧速率,或者使用12位输出在更多分辨率选择下达到最大帧速率。然而,对于大多数使用8位输出、较小的分辨率或低于最大帧率的场景,您只需要使用1个光纤端口。

与一般的机器视觉摄像机相比,S990的功耗更大,因此它不通过CXP供电。它需要45W。  您可以提供自己的电源,也可以从Vision Research公司购买电源。
S210, S200, S640, S710和S990 型号的高速摄像机不使用PCC软件。因为PCC控制软件是使用远程登陆接口和我们的远程登陆协议,与传统的Phantom 高速摄像机进行通信。而S210, S200, S640, S710和S990 型号的高速摄像机是通过GenICam协议控制的,用户可以直接在他们的系统上处理图像。
我们根据行业标准ISO 12232测试每个Phantom摄像机型号的ISO。我们使用SAT方法,因为我们认为这是确定传感器灵敏度的最佳方法。SAT方法不使用增益来提高灵敏度。如果使用增益来提高灵敏度,这还会增加噪声水平。如果增加噪声是可以接受的,则可以使用图像处理工具在所有Phantom摄像机上进行增益调整以提高灵敏度。

根据规范,我们通常会同时发布日光灯(D)和钨丝灯(T)值,因为光源对结果有很大影响,特别是对于黑白传感器。 如果未指定T或D,则可以假定发布的值是“日光灯”。

请注意,大多数新型Phantom摄像机都包含曝光指数控制功能,它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数(EI)范围由Vision Research根据摄像机型号指定,以确保整个范围具有最佳图像质量。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商:

Gates有专门的Flex4K外壳: https://www.gateshousings.com/flex-4k/

Nauticam有适用于Phantom VEO(所有S型VEO)的水下外壳 https://www.nauticam.com/

Prevco是一家水下工程咨询和制造商,专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件

如果您提供水下外壳或知道其他供应商,请告知我们,以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“capture”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
是的,您可以!  我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息,请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用,后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接,并通过“远程端口”(V系列、UHS和Flex摄像机)连接到Phantom摄像机。 请注意,Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是,可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案,因为它们适用于所有通过以太网连接的Phantom摄像机:
  • Semote手持遥控器包括一个手持单元和一个摄像单元,用于传输信号。该设备提供长达约30米的连接。

  • iPhantom应用程序适用于所有Apple IOS设备,可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机(带版本106之后的固件)特别有用,因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。

我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件(phantom@ametek.com),说明您想要分享的内容。在邮件正文中,请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后,我们将与您协商如何发送素材(我们更喜欢原始的电影文件)。然后,我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次,这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机(这些不再出货)均归类为ECCN 7A994。

所有Phantom Miro空中应用和Miro空中应用高清摄像机(这些不再出货)均归类为ECCN 9A991D。

所有安装了FAST选件(通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光)的Phantom摄像机(如Phantom v611、v711、VEO 710和超高速10、11和12系列)均被归类为ECCN 6A003并受出口管制。

ECCN 6A003类摄像机只能出口到这些国家/地区,无需许可证(NLR):
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。

所有其他国家/地区都需要出口许可证。

所有其他Phantom摄像机都被归类为ECCN EAR99。

S991介绍视频

Phantom S991高速摄像机将CXP-over-fiber技术应用于机器视觉成像。

S991高速摄像机演示视频 - 气泡形成

使用Phantom S991高速摄像机进行详细的微流体研究。

S991高速摄像机演示视频 - 点燃火柴

Phantom S991高速摄像机可呈现明亮的彩色图像。

S991高速摄像机演示视频 - 喷雾研究

使用Phantom S991高速摄像机进行喷雾分析。

Phantom S991 Front

S991正面

(jpg; 3084*3336)

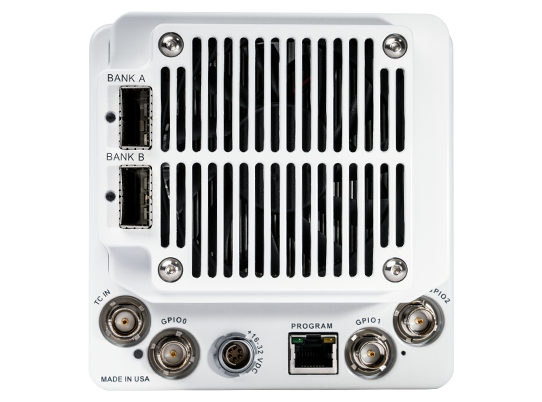

Phantom S991 Back
