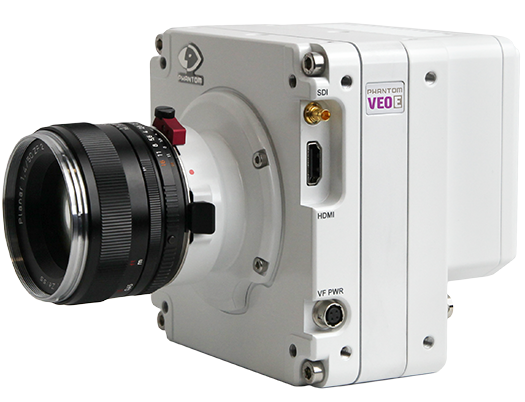

VEO E series left

VEO-E 310L

La caméra rapide Phantom VEO-E 310L est compacte, légère et d'un excellent rapport qualité/prix. Basée sur la fiabilité élevée de la plateforme Phantom VEO, elle est destinée à l’imagerie haute vitesse.

  • 3 200 images par seconde à 1280x800
  • Indice d’exposition (EI) :
    • Mono: 33.9%
    • Color: 29.5%
  • 18 ou 36 RAM
  • Connectivité Streamlined
                              *QExFF at 532nm
TÉLÉCHARGER LA FICHE TECHNIQUE

La caméra rapide Phantom VEO E-310L est une caméra à grande vitesse de 3 Gpx/seconde, dotée d’un capteur de 1 Mpx au format 35 mm. Cette combinaison est parfaite pour les laboratoires d’enseignement supérieur, car elle permet aux chercheurs d’atteindre une haute fréquence d'image nécessaire à de nombreuses applications.

La flexibilité est essentielle pour un outil de recherche destiné à un établissement d’enseignement supérieur.  Les montures d’objectifs interchangeables accroissent la flexibilité de la caméra en permettant aux utilisateurs de choisir l’objectif le mieux adapté à chaque application. Les objectifs Nikon, PL, C et Canon EF (avec commande électronique) sont compatibles avec la caméra rapide VEO-E. On peut simplement et facilement passer d’un objectif à l’autre.

Le corps de la caméra VEO-E est en aluminium usiné extrêmement léger.  La version E est la plus petite de la série de caméras rapides VEO. De faible poids, sa conception permet de protéger les pièces les plus sensibles de la caméra. Les composants électroniques sont scellés. Ils sont ainsi protégés contre les flux d’airs et la possibilité d’accumulation de poussière sur le capteur.

Caractéristiques principales

  • Sorties vidéo HDMI et SDI
  • Trigger image (IBAT Image-Based Auto Trigger)
  • E/S programmables
  • Format de fichier Cine RAW

Contenu de l’emballage :

  • Alimentation avec extension XLR
  • Câble Ethernet

* Manuel imprimé et CD logiciel PCC disponibles sur simple demande
Résolution Images/seconde
1280x800 3 200
640x480 10 100
512x512 11 500
512x256 23 000
256x256 39 800
64x8 650 000
Résolutions et fréquences d images fréquemment utilisés, d autres résolutions sont disponibles.
Description
Les caméras Phantom VEO-E sont compactes, légères et conçues pour une capture efficace des images.  Le modèle 310 peut capturer plus de 3 200 images par seconde à la résolution de 1 mégapixel.

Ses caractéristiques comprennent des E/S programmables, la vidéo HDMI et une monture adaptée aux objectifs Canon EOS.
Débit / Vitesses
  • 3 Gpx/seconde
  • La vitesse maximale à pleine résolution de 1280x800 est de 3 200 images par seconde.
  • La vitesse maximale à résolution réduite de 64x8 est de 650 000 images par seconde.
  • Fréquence d'images minimale de 24 images par seconde

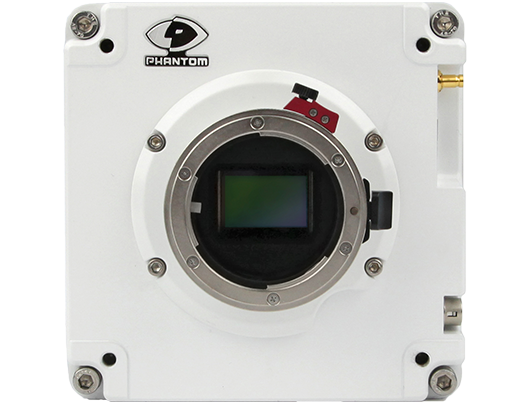

Capteur
  • CMOS sensor
  • 1280 x 800 pixels
  • 20 µm pixel size
  • 25.6 mm x 16.0 mm
  • 12-bit depth
  • TE cooled
  • CAR in 64 x 8 increments
  • EMVA 1288 measurements at 532nm
    • Quantum Efficiency: 33.9% mono; 29.5% color
    • Max. SNR: 44.1 dB
    • AST (p) 99.4 mono; 115.9 color
    • Saturation Capacity (e-): 25918 mono; 27880 color
    • Temporal Dark Noise: 33.1 e-
    • Dynamic Range: 57.7 dB
Exposition
  • Exposition minimale de 1 µs
  • Global shutter électronique
  • Indice d’exposition (E.I.) pour le contrôle de la sensibilité ISO apparente
  • EDR (Extreme Dynamic Range)
  • Exposition Automatique
  • Mode Shutter Off pour la PIV
Mémoire
RAM interne haute vitesse de 18 Go, 36 Go
Temps d’enregistrement

7,5 secondes à la fréquence d'image maximale, à la résolution la plus élevée et dans la mémoire interne maximale

Caractéristiques spéciales
  • Mémoire à segments pouvant traiter jusqu’à 63 cines en mode multi-cine
  • Enregistrement continu
  • E/S programmables
  • HD-SDI et vidéo HDMI
  • Marquage Event
  • Horodatage des images (IRIG SMPTE ou MISP)
  • Entrée/sortie IRIG (modulée et non modulée)
  • Mode Shutter off pour la PIV
  • Straddle time de 480 ns
  • Obturateur mécanique interne en standard pour référence du noir (CSR) automatique/à distance
  • Trigger image (IBAT Image-Based Auto-Trigger)
  • Un port d’alimentation auxiliaire de 12 VCC et 6 W
  • Adresse IP secondaire
  • Upgrade Firmware
Déclenchement
  • Position trigger programmable (pre/post trigger pour enregistrement)
  • Trigger image (IBAT Image-Based Auto-Trigger)
  • Trigger logiciel
  • Trigger hardware BNC
Timing et Synchronisation
  • Précision temporelle de 20 ns
  • Synchronisation de l’image avec horloge interne ou externe (FSYNC)
  • Entrée/sortie IRIG (modulée ou non modulée)

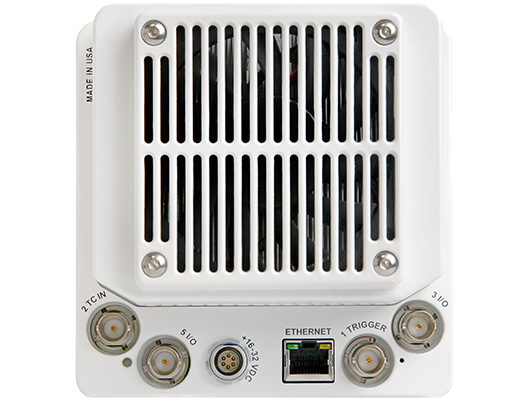

Signaux
  • BNC Trigger et Time code sur le corps de la caméra
  • Ports I/O programmables dont signaux F-sync, strobe, event, trigger output, ready et bien plus
Connectivité
  • Gb Ethernet pour le contrôle et le téléchargement de données.
  • Port RJ45 de série.
Contrôle Caméra
  • Contrôle de la caméra Phantom (PCC)
  • SDK disponible
Sortie vidéo
  • HD-SDI et HDMI 3G sur tous les modèles VEO.
  • Compatible jusqu’à 1080p60.
Objectif
  • Monture F Nikon standard, prise en charge des objectifs de type F & G
  • Monture Canon EOS en option
  • Monture PL en option
  • Monture C en option
  • (objectif non inclus)
Traitement vidéo
  • Luminosité
  • Gain
  • Gamma
  • Saturation
  • Balance des blancs
  • Pedestal
  • Courbe de tonalité
  • Filtres
  • Matrice couleurs
  • Image Flip et Rotate
  • Crop
  • Scale
Acquisition de données

Modules National Instruments DAQ NI séries M et X compatibles PCC

Analyse de mouvement
  • Mesures de base via l’application Phantom:
  • Distance
  • Vitesse
  • Accélération
  • Angles et vitesse angulaire
  • Collecte manuelle et automatique de points pour Tracking
  • Compatible avec les solutions de tierces parties
Formats fichiers
  • Cine RAW et Cine compressés
  • AVI
  • h.264 mp4
  • Apple ProRes .mov
  • TIFF multipages
  • MXF PAL & MXF NTSC
  • QuickTime sans compression
  • Windows BMP
  • LEAD
  • JPEG
  • JTIF
  • RAW
  • DNG
  • DPX
Alimentation
  • 100 à 240 VCA, 16 à 32 VCC via l’entrée d’alimentation primaire.
  • Alimentation électrique 80 W 24 V incluse
Spécifications mécaniques
  • Taille (sans objectif) : 5 x 5 x 4,4 po (127 x 127 x 111 mm) (L x l x H) ;
  • Poids : 4 lb (1,8 kg)
Spécifications environnementales
  • Température de fonctionnement : -10 °C à 50 °C
  • Chocs : homologué selon MIL-STD-202G (méthode 213-B). Valeurs nominales :
    • 30G avec obturateur ;
    • 100G sans obturateur ;
    • onde en dents de scie, 11 ms, +/-10 impulsions sur tous les axes (60 au total)
  • Vibrations : Valeur nominale de 12 Grms ; Figure 2A-1, condition d’essai D, 15 min par axe (sans objectif)
APIs
  • SDK Phantom
  • LabView
  • MatLab
Inclus avec la caméra
  • Alimentation
  • Câble Ethernet
  • Câble SDI DIN
  • Logiciel Phantom PCC
  • Guide de démarrage
Options
  • Monture Canon EOS
  • Monture PL
  • Monture C
Accessoires complémentaires
Bouton poussoir
C-Mount Lens Mount for Phantom VEO and Miro M/R/LC/Lab Series Cameras

Monture d’objectif C, VEO et Miro M/R/LC/Lab

Monture d'objectif C pour les caméras des séries Phantom VEO et Miro M/R/LC/Lab
EOS Lens Mount for VEO and Miro M/R/LC/Lab Series Cameras

Monture d'objectif Canon EOS

La monture d'objectif Canon EOS pour les caméras Phantom permet un contrôle électronique de l'ouverture et de la mise au point.
Pickle Switch, 6' (2m) Cable

Bouton poussoir de déclenchement caméra, longueur 2m

Déclenchement manuel de la caméra par bouton poussoir. Se connecte sur le port Trigger de la caméra, via le câble Capture, le breakout box ou le Mini-BOB.

Le corps de la VEO-E est environ 20 % plus léger et plus petit que ceux des autres caméras de la série VEO L.  Ces caméras nécessitent également moins d’énergie (40 W au lieu d’environ 70 W).

La plupart des fonctionnalités du corps de style VEO L existent sur la VEO-E à deux exceptions près :  La VEO-E ne prend pas en charge la connectivité 10Gb Ethernet (le VEO-E est doté d’une connexion Gb Ethernet standard) et la configuration de RAM maximale est de 36 Go.


Le Miro-JB-2 peut prendre en charge jusqu'à 4 caméras VEO de modèle S simultanément. Ces 4 caméras peuvent être alimentées et commandées ensemble lorsqu'elles sont connectées au Miro-JB-2. Une alimentation programmable est nécessaire pour alimenter le Miro-JB-2 lors d’une utilisation avec les VEO.

Remarque : Les caméras VEO de modèle L ne sont pas compatibles avec le Miro-JB-2

Les caméras VEO ne sont pas compatibles avec les versions antérieures des boîtiers de jonction en raison des exigences d'alimentation de la caméra.

Bien que le Miro-JB-2 simplifie la connexion, les caméras VEO peuvent également être synchronisées à l’aide de F-Sync et/ou d’IRIG et connectées à l'aide d'un PCC utilisant un commutateur Ethernet Gigabit.
Oui. Vous trouverez les déclarations CE sur la page des documents d'assistance générale à l'adresse suivante : phantomhighspeed.com/support

Dynamique de Gouttes de Glycerol

Phantom VEO 640S; 2560x1440 à 1600 i/sec

VEO Goutte d'encre

Phantom VEO710 à 8 000 i/sec Prise de vue contre un PHLOX HS Backlight

VEO Goutte d'eau

Gouttes d'eau prises avec le VEO640 et le VEO710, contre un rétroéclairage PHLOX HS
