用数字图像相关法诊断旋转悬臂梁的振动

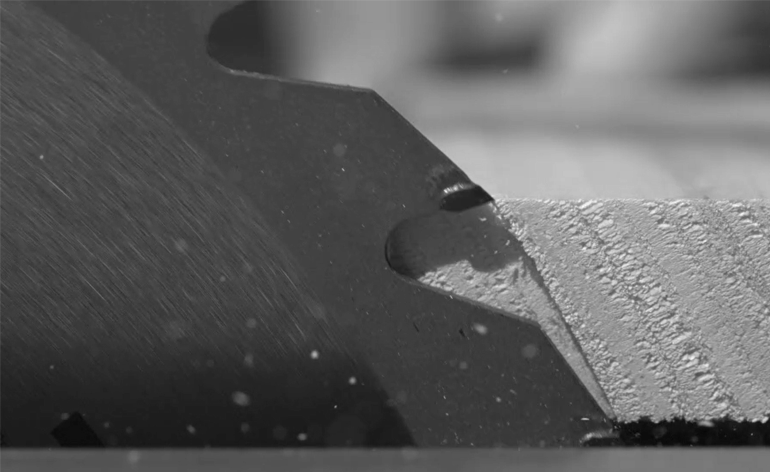

Saw Blade
测量旋转悬臂梁(如直升机桨叶)的振动是一项具有挑战性的工作,因为传统的传感器必须通过电噪声滑环来传递信号。在传感器本身不改变旋转结构运动方式的前提下,连接到旋转结构的传感器数量十分有限。

这就是为什么德克萨斯大学奥斯汀分校的研究人员转向数字图像相关(DIC)的原因,该技术使用高速摄像机和专用软件来测量变形、位移和应变。他们表示,DIC通过使用高速摄像机可以从旋转叶片收集振动数据,并使用这些视觉数据进行精确的模态分析。

以下是他们的实验。

DIC设备

为了拍摄图像,研究人员使用了两台Vision Research Phantom Miro M310高速数字摄像机,它们在1280 x 800的全分辨率下每秒可拍摄3,200张图像。他们将摄像机与LaVision DaVis分析软件相结合,从而实现了振动频率的时域测量。

实验和结果

研究人员在一架由一股压缩空气激振的2米直升机旋翼上测试了他们的方法。当叶片以900转/分的速度旋转时,摄像机将以1000 fps的速度拍摄图像。他们以60微米的精度和7.2毫米的空间分辨率测量了旋翼的平面外变形。结果表明,将DIC与高速摄像机相结合是一种用于确定旋转系统模态参数的有效方法 - 无需使用传感器来测量激振。

要了解有关数字图像相关的更多信息,请下载我们最新的白皮书(http://www.phantomhighspeed.com/Solutions/Case-Studies/high-speed-cameras-help-digital-image-correlation-show-its-strength)。
