Flex4K GS

Phantom Flex4K-GS(全局快门)可以1,000 fps的速度生成非常细腻的4K图像。它专为科研应用而开发,可提供无失真的4K分辨率成像。  CineMag录制介质增强了工作流程

  • 4096 x 2304时为938 fps
  • 仅限黑白:
    • ISO 5000 T
    • 录制EI 10,000 - 20,000
  • 64GB或128 GB RAM
  • 包括全局和滚动快门
下载数据表

Phantom Flex4K-GS可以超35mm格式提供低噪声、高分辨率4K成像。全尺寸图像以9.4 Gpx的吞吐量传输,4K下的速度高达1,000 fps。Cine Raw文件格式与主要的调色软件和视频剪辑软件兼容。

镜头卡口可在PL、佳能EF(带电子控制)和尼康F之间互换。镜头卡口选件增加了操作员的灵活性,降低了在不同拍摄之间切换的工作流程难度,确保用户可以用合适的方式进行拍摄。

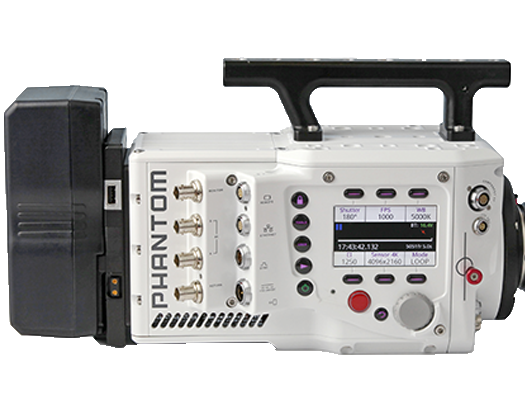

Flex4K-GS具有与标准Phantom Flex4K相同的全功能机身控制按键。此菜单系统、电池安装板和远程控制选件支持100%无线操作。Flex4K-GS还支持标准的同步声音帧速率。

主要特点:

  • 3G-SDI视频输出
    • 双链路4K
    • 支持双链路SDI
  • 可提供以下电池板:
    • V-Lock
    • Gold mount
    • Hawk Woods Reel Power
  • 机上菜单系统
  • 远程控制选件
  • CineStation IV包括10Gb以太网
  • Cine Raw文件格式

包装箱内包含哪些物品?

  • 带XLR延长线的电源
  • 以太网电缆
  • Flex4K MiniBOB
  • 坚固的Pelican箱
  • 纸质操作手册
  • Phantom PCC软件
  • 1个用于Mac的Glue Tools Séance许可证
分辨率 FPS
4096 x 2304 938
4096 x 2160 1,000
2048 x 1152 1,900
1920 x 1080* 1,977
1280 x 720* 2,932

*Flex4K仅以4096和2048宽度进行录制。这些是不会影响帧速率变化的裁剪分辨率。
普通分辨率和帧速率,可提供其他分辨率。
简介
  • Phantom Flex4K-GS在4K分辨率下的速度高达1,000 fps。摄像机的940万像素传感器在全局快门模式下运行可获得像素级的精度,而在滚动快门模式下运行可获得最佳图像质量。
吞吐量/拍摄速度
  • 9 Gpx/秒。
  • 全分辨率4096 x 2304时的最大速度为938 fps
  • 4096 x 2160时的最大速度为1000 fps
  • 2048 x 1080时的最大速度为1977 fps
传感器参数
  • CMOS传感器
  • 12位像素深度
  • 4096 x 2304像素
  • 6.75 μm像素大小
  • 27.6 mm x 15.5 mm
  • 超35毫米;31.7毫米对角线
  • 1920 x 1080时为超16mm格式
  • 全局快门(GS):基本ISO 640T彩色;5000T黑白。
  • 滚动快门(RS):基本ISO 320T彩色;2000T黑白
  • 推荐曝光指数范围:1000-1600彩色;10,000-20,000(GS);4000 - 8000(RS)黑白
曝光
  • 曝光时间(快门速度):5 μs至1/帧速率
  • 可以设置为度或微秒(μs)
  • 全局快门(默认);还有1毫秒逐行扫描快门的滚动快门模式
存储
  • 64或128GB高速内部RAM
  • 用于非易失性存储的CineMag IV、CineMag IV PRO(1 TB、2 TB)
录制时间
  • 在1000 fps、4096 x 2160分辨率和录制到128 GB内存时为10秒
  • 2TB CineMag IV在24p时可以进行2小时的4K Cine原始回放
  • 2TB CineMag IV在30p时可以进行超过4小时的4K ProRes HQ回放
特殊功能
  • 可切换全局快门和滚动快门模式。
  • 三个主要的3G HD-SDI输出,支持双链路4K视频和同步实时监控/回放
  • 支持HD-SDI和基于模拟信号的寻像器
  • 标配用于自动/远程控制黑平衡(CSR)的内部机械快门
  • 辅助IP地址
  • 用于多片段采集的分段内存
  • 基于现场的固件升级功能
  • 摄像机机身有上多个用于安装配件的螺丝孔
触发
  • 可编程触发位置(前/后触发录制)
  • 从摄像机机身或通过软件触发
  • 通过同步端口的硬件触发
  • 触发输入也可用于3针附属端口
时钟和同步
  • 帧同步到内部或外部时钟(FSYNC)
  • 可通过HD-SDI返回信号实现同步锁相同步
  • IRIG输入/输出(调制或未调制)
  • SMPTE时间码支持
信号
  • 3G HD-SDI返回BNC,支持同步锁相
  • 用于触发、时间码、帧同步、AES/EBU音频的同步连接器(通过MiniBob或Capture电缆)
  • 远程(RCU)端口
  • 分量取景器端口
  • 四个用于电源和触发的辅助端口
  • (2x 12VDC和2x 24V)
连接
  • 用于控制和数据的Gb以太网
  • CineStation IV上的10Gb以太网
相机控制
  • Phantom摄像机控制(PCC)
  • 机身控制按键
  • 遥控器(RCU),直接连接到摄像机
  • 可提供SDK
视频输出
  • 三个主要的3G HD-SDI,支持双链路4K视频或3x缩放1080p输出。
  • 专为取景器保留的一个HD-SDI端口
  • 分量取景器端口
  • 视频输出可在Rec709和Log之间进行切换
镜头
  • 标配尼康F/G卡口
  • PL卡口可选
  • 佳能EOS可选
图像处理
  • 亮度
  • 增益
  • 伽玛
  • 饱和
  • 色温
  • 色彩矩阵
  • 风格曲线
  • Log模式
  • PCC中的图像翻转和旋转
  • 裁切与缩放
运动分析
  • 通过Phantom应用程序进行基本测量:
  • 距离
  • 速度
  • 加速度
  • 角度和角速度
  • 用于目标跟踪的手动和自动点收集
  • 兼容第三方解决方案
支持文件格式
  • Cine raw和Apple ProRes 422 HQ CineMag录制
  • PCC Cine文件可转换为:压缩的Cine、Cine RAW、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
供电
  • 包括100 - 240 VAC、280瓦电源
  • 可选的26V Hawk-Woods和12V V-Lock Anton-Bauer背板可用于为电池供电
外观规格
  • 尺寸(不包括镜头或取景器):12 x 6 x 8英寸(长 x 宽 x 高);30.5 x 35.5 x 20.3厘米。
  • 重量(不包括镜头或取景器):13磅;5.9千克
环境参数
  • 温度:-20° - +50° C
应用程序接口
  • Phantom SDK
发货时包含
  • 电源
  • 以太网电缆
  • Phantom PCC软件
  • 1个基于Mac的Glue Tools Séance许可证和用于下载和文件转换的Cine工具包
  • 入门指南
  • 包装箱
热门附件
  • CineMag IV
  • CineStation IV
  • 备用电缆套装
  • 电池安装板
  • 取景器
Pickle Switch, 6' (2m) Cable

触发开关,6英尺(2米)电缆

触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB,按下按钮即可手动触发摄像机。
Canon EF Mount for Flex4K cameras

适用于Flex4K的佳能EF卡口

适用于Flex4K的佳能EF镜头卡口,包含用于调整后焦的垫片。
Battery mounts for Flex4K

Flex4K的电池安装座

仅适用于Phantom Flex4K摄像机的电池后盖
V-Lock安装座由BLUESHAPE专门为Phantom Flex4K制造,AB是Anton Bauer的标准Gold-mount安装座。

现场安装套件包括安装板和螺钉。

接受大容量14.4V电池
Riser for Phantom Flex, Flex4K and vXX1 Cameras

适用于Flex、Flex4K和vXX1摄像机的提升器

这款提升器可将Phantom摄像机提升到适合标准Arri 19mm底板(BP-8、BP-9)的高度,并带有用于轻型15mm杆的通孔,可支撑各种电影式配件。
Phantom CineStation IV

Phantom CineStation IV

CineMag IV和CineMag V录制介质的下载站。  包括Gb和10Gb以太网支持标准。

使用Flex4K上的CineMag菜单或PCC的“闪存”菜单激活ProRes录制。  选择Cine Raw(Packed 10)和ProRes 422 HQ作为格式选项。

硬件:  ProRes录制需要CineMag IV和CineMag IV-PRO底片盒。  较新的CineMag V不支持此功能。

分辨率:  使用ProRes时,必须将摄像机设置为全传感器分辨率4096 x 2304(但使用CMIV-PRO时,也可设置为2048 x 1152)。ProRes文件可以4K或2K分辨率保存到CineMag中。  当设置为ProRes时,CineMag IV将不支持任何其他分辨率。  在循环模式下,您仍然可以以其他分辨率拍摄到RAM,但保存到CineMag时,录制将默认为RAW。

帧速率和保存时间:  在运行/停止(RS)模式下,摄像机可以高达30 fps的速度直接录制到CineMag IV,而使用CineMag IV-PRO时,速度则高达120 fps。  CineMag IV-PRO还可以更高的帧速率进行2K ProRes录制。

在循环模式下,在将文件保存到CineMag之前,摄像机可以高达938 fps的速度录制到RAM。  在ProRes HQ模式下保存到CineMag IV的时间是保存RAW的3倍。  CineMag IV-PRO底片盒更快,实际保存时间与保存RAW的时间相同。  底片盒中的文件比未篡改的RAW文件要小约2.5倍,因此从摄像机或CineStation IV中保存文件的时间要短得多。

超过5小时的24 fps ProRes HQ素材可存储在2TB CineMag IV上。

摄像机机身的视频播放:  摄像机机身可进行ProRes文件的HDSDI视频播放,但它与RAW略有不同。  摄像机必须加载文件才能播放,这大约需要5秒钟的时间。  在这5秒的“切换”过程中,“加载”一词会出现在摄像机菜单上。每次将ProRes文件录制到底片盒或启动播放时,都会自动执行此过程。

ProRes播放的独特之处还在于其所支持的视频格式。  1080p、1080psf和4Kp视频模式允许在ZOOM:fit和ZOOM:1设置下进行播放。   在ProRes播放期间,1080psf播放实际上会切换到1080p,然后切换回psf进行实时监控和RAW播放。

不支持1080i、720p模式、变形设置和更大的缩放设置。

Vision Research基于固有质量和与Cine Raw文件相比的压缩值选择将ProRes 422 HQ作为初始格式。  我们认为如果需要更高的质量,那么Cine RAW是更好的选择。  除Cine RAW外,还可以使用较低质量的格式。Cine RAW最好在摄像机外部进行转换。

我们目前没有计划添加其他ProRes格式。
录制时间计算器可以在我们网站的“支持/资源和工具”部分以及“Phantom工具”iOS应用程序中找到,它可以为您估算任何给定分辨率下的最大帧速率和录制时间。  选择Flex4K后,然后再选择适当的CineMag和内存大小,以便模拟直接到CineMag的录制。

最明显的区别是像素分辨率:最初的Phantom Flex(又名Flex 2K)采用2.5K传感器,而Flex4K则采用全4K传感器。还有许多其他的不同之处,我们试图在这里加以说明:

录制介质

Flex(2K)使用CineMag或CineMag II非易失性存储器底片盒。它们安装在摄像机的顶部。

Flex4K与CineMag IV和V兼容。它们安装在Flex4K侧面的摄像机外壳中,与之前的摄像机型号不兼容。

在这两种情况下,Raw Cine文件都以超过800 Mpx/秒的速度从RAM传输(或直接录制)。  CineMag IV(和CineMag IV-PRO)包括ProRes录制选项,可节省空间并增加总录制时间。

图像属性

Flex(2K)在超35mm CMOS传感器上的最高分辨率为2560 x 1600。像素大小为10微米。Flex4K也采用超35毫米,但全分辨率为4096 x 2304,像素为6.75微米。

动态范围更高,Flex4K的整体噪声水平明显低于Flex(2K)。

Flex4K的基本感光度为ISO 250T,曝光指数可将图像扩展至1000(ISO等效)以上,而不会显著降低图像质量。Flex(2K)的基本感光度为ISO 1000T,但为了确保最佳图像质量,我们不建议在该摄像机上提高曝光指数。

另一个区别是Flex4K具有逐行扫描快门(扫描时间不到1ms),而Flex(2K)具有全局快门。

在色彩处理方面,Flex4K采用较新的Phantom协议,使您能够以开尔文设置白平衡,而不是像以前的Phantom摄像机那样需要设置RGB增益。  Flex4K还支持强大的图像处理控件,如风格曲线和色彩矩阵。

机上控件

Flex(2K)在摄像机的左侧有基本控件。摄像机需要连接到取景器或显示器才能看到菜单和设置的变化。

Flex4K在左侧也有类似的控件,但在右侧有一个新的全菜单系统,让您可以控制摄像机的每个设置和控制参数。此完整菜单显示在内置的LCD屏幕上。

电源和电池控制

Flex(2K)有两个24伏的电源输入。一个可以用作主交流电源(220瓦电源),另一个可以连接到备用电池以作备用。备用电池(如Anton Bauer VCLX系列)也可以用来为摄像机供电

Flex4K有一个24伏的电源输入,还有三个标准电池后盖可供选择,它们分别用于Hawk-Woods、V-Lock和AB-Gold mount电池。使用14.4伏时,建议仅使用高容量电池。

视频功能

Flex(2K)有两个1.5G HD-SDI输出和一个分量视频信号,它们都输出相同比例的1080p或720p输出。  这两个输出可以协同工作,提供4:4:4 1080p信号。

Flex4K有三个主要的HDSDI输出,可以输出1.5G或3G,以及一个用于取景器的SDI。其中两个输出可以一起用于双链路4K信号。  摄像机可以设置为连续监控实时馈送画面,其中2个输出用于播放拍摄到摄像机RAM或CineMag IV的内容。  摄像机输出也可以在Rec709和Phantom LOG模式之间进行切换,以便监控。

录制时间完全取决于摄像机的分辨率、帧速率以及录制的内存大小。  在摄像机的最高分辨率和帧速率下,摄像机将捕捉10秒的视频到128GB的RAM。

访问我们的录制时间计算器

摄像机机身重达14磅(6.3千克),尺寸为11.5 x 5 x 7.9英寸(长x宽x高);29.2 x 14 x 20厘米。  这大致是最初Flex的大小。

下载Flex4K机械图纸

我们根据行业标准ISO 12232测试每个Phantom摄像机型号的ISO。我们使用SAT方法,因为我们认为这是确定传感器灵敏度的最佳方法。SAT方法不使用增益来提高灵敏度。如果使用增益来提高灵敏度,这还会增加噪声水平。如果增加的噪声在可接受的范围内,则可以使用图像处理工具在所有Phantom摄像机上进行增益调整以提高灵敏度。

根据规范,我们通常会同时发布日光灯(D)和钨丝灯(T)值,因为光源对结果有很大影响,特别是对于黑白传感器。 如果未指定T或D,则可以假定发布的值是“日光灯”。

请注意,大多数新型Phantom摄像机都包含曝光指数控制功能,它可以通过使用应用于原始图像的预定义风格曲线来提升表观ISO。曝光指数(EI)范围由Vision Research根据摄像机型号指定,以确保整个范围具有最佳图像质量。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商:

Gates有专门的Flex4K外壳: https://www.gateshousings.com/flex-4k/

Nauticam有适用于Phantom VEO(所有S型VEO)的水下外壳 https://www.nauticam.com/

Prevco是一家水下工程咨询和制造商,专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件

如果您提供水下外壳或知道其他供应商,请告知我们,以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式(已在用户界面中按下“捕捉”)时,摄像机会不断将图像录制到该内存中。当到达内存的最大容量时,它会循环回到开始并继续录制,并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。

您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧(100%后触发)。在此模式下,按下触发器后,内存中已有的所有图像都会被覆盖,并一直录制到内存满为止,然后停止。如果将触发器设置为停止录制(0%后触发)并保存触发前的所有帧,则摄像机将在触发时停止录制,并保存触发之前内存中的所有帧。最后,您可以将触发器设置在中间的任何位置,例如,将90%的录制影片设置为触发前发生的事件和将10%设置为触发后发生的事件。
是的,您可以!  我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息,请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用,后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接,并通过“远程端口”(V系列、UHS和Flex摄像机)连接到Phantom摄像机。 请注意,Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是,可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案,因为它们适用于所有通过以太网连接的Phantom摄像机:
  • Semote手持遥控器包括一个手持单元和一个摄像单元,用于传输信号。该设备提供长达约30米的连接。

  • iPhantom应用程序适用于所有Apple IOS设备,可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机(带版本106之后的固件)特别有用,因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。

我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验,学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。

对于更喜欢就地培训的北美以外的客户,我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。

如果您的应用是电视或电影制作,请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明: phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件(phantom@ametek.com),说明您想要分享的内容。在邮件正文中,请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后,我们将与您协商如何发送素材(我们更喜欢原始的电影文件)。然后,我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次,这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯,其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格! http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机(这些不再出货)均归类为ECCN 7A994。

所有Phantom Miro空中应用和Miro空中应用高清摄像机(这些不再出货)均归类为ECCN 9A991D。

所有安装了FAST选件(通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光)的Phantom摄像机(如Phantom v611、v711、VEO 710和超高速10、11和12系列)均被归类为ECCN 6A003并受出口管制。

ECCN 6A003类摄像机只能出口到这些国家/地区,无需许可证(NLR):
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。

所有其他国家/地区都需要出口许可证。

所有其他Phantom摄像机都被归类为ECCN EAR99。

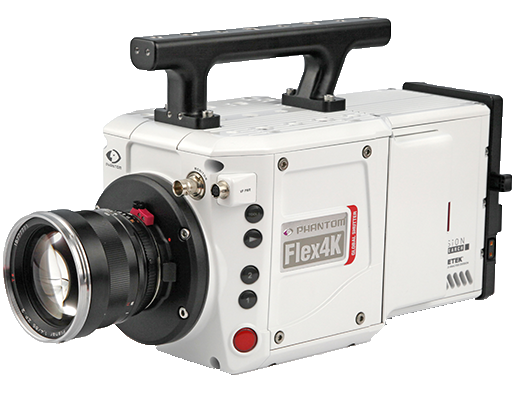

Image of Flex4K GS

Flex4K GS

(jpg; 3552*2604)

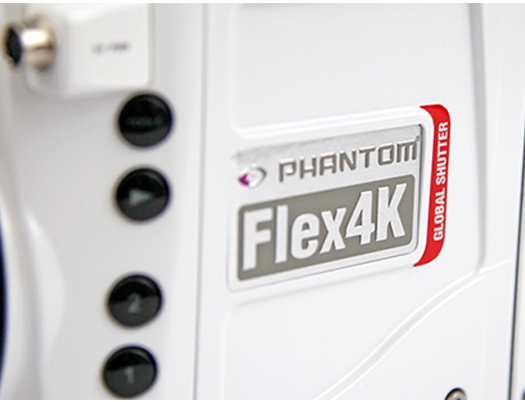

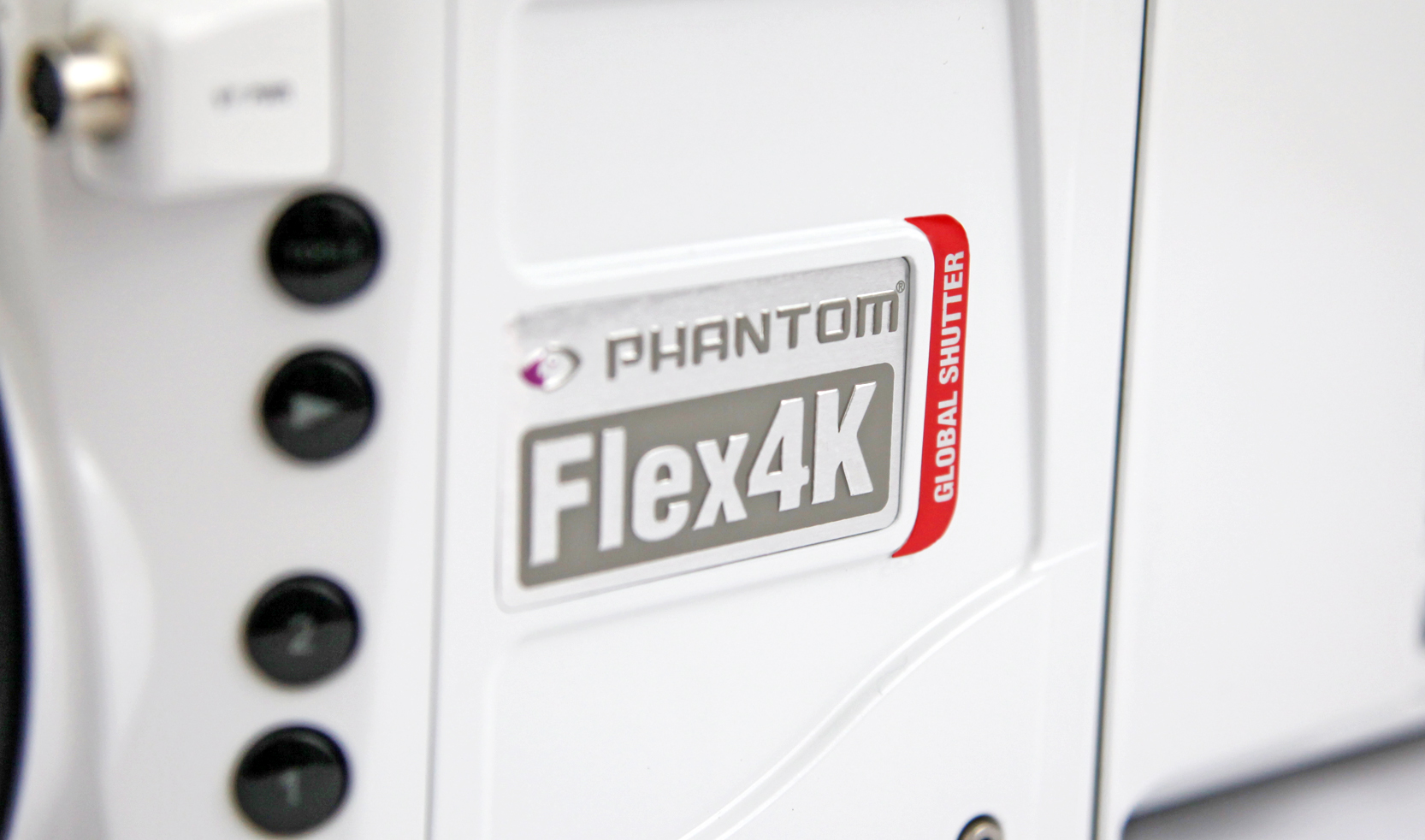

Image of Flex4K GS Badge

Flex4K GS标识

(jpg; 1666*982)
Image Flex4K GS Sensor

Flex4K GS传感器

(jpg; 1382*1800)

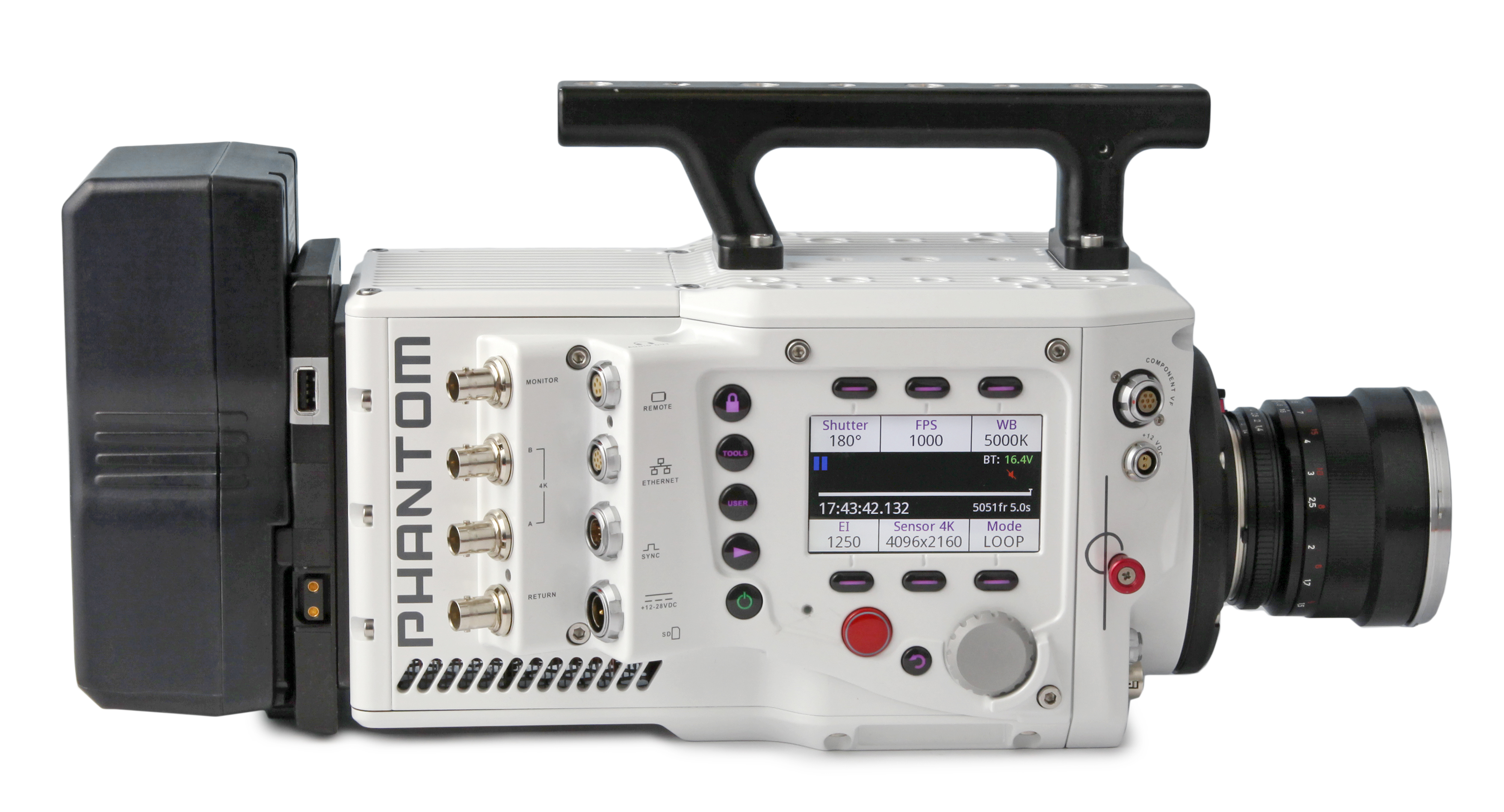

Image Flex4K GS side
