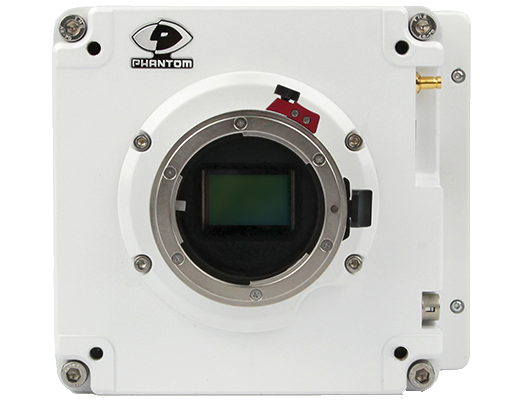

VEO4K 990
Phantom VEO4K 990 高速摄像机具有坚固、紧凑的外壳机身设计，提供超高分辨率画面。有两种机身款式可供选择，S型高速摄像机添加适用于各行业的选件，增加了灵活性，并可提供细节丰富的高清940 万像素图像。
- 4096 x 2304时为938 fps
- 曝光指数范围：
- 全局快门：640 – 3200 彩色
- 滚动快门：320 – 1600 彩色
- 36或72GB
VEO4K 990 高速摄像机 为科学和研究相关应用带来具有 Phantom Flex4K 高速摄像机 的高质量成像水准。VEO4K 990 高速摄像机 紧凑的机身便于携带，增加了使用的灵活性，不受限制的相机配置，包括显微镜和多台摄像机组合使用。
Phantom VEO4K 990 高速摄像机 可以使用尼康、PL、C和佳能EF（带电子控制）卡口。镜头卡口的互换性增加了 VEO4K 990 高速摄像机 的灵活性和可用性，而不会造成过多的停机时间。
VEO4K 990 高速摄像机 外壳有两种机身款式可供选择。两种款式都有经密封的电子器件，它们通过气流确保不会对敏感组件造成灰尘和其他环境危害。L型（简配，适合实验室环境）和S型（全功能，适合需要额外控件和功能的应用），机身由铝制成，重量较轻（约6磅/2.8千克），坚固耐用，提高了其在恶劣环境下的耐用性。
主要特点：
- SDI和HDMI视频输出
- S型号包括：
- CFast 2.0媒体
- 12V电池输入
- 机身控制按键
- 可编程I/O
- 10Gb以太网可选
- Cine Raw文件格式
包装箱内包含哪些物品？
- 带XLR延长线的电源
- 以太网电缆
- Mini-SDI视频电缆
| 分辨率 | FPS |
|---|---|
| 4096 x 2304 | 938 |
| 4096 x 2160 | 1,000 |
| 4096 x 1152 | 1,850 |
| 2048 x 2048 | 1,050 |
| 2048 x 1152 | 1,850 |
| 2048 x 1080 | 1,970 |
此表仅为常见分辨率和帧率。其它分辨率、帧速率和通道配置需根据用户的应用决定。
简介
- Phantom VEO摄像机结构紧凑、坚固耐用，并具有一系列高级功能。 990型可在940万像素的分辨率下以高达938帧/秒的速度捕捉图像。
- 可编程I/O、SDI视频、佳能EOS镜头支持和可选的CFast 2.0录制媒体只是其中一些功能。
- 有L和S两种款式可供选择。
吞吐量/拍摄速度
- 9 Gpx/秒
- 全分辨率4096 x 2304时的最大速度为938 fps
- 4096 x 2160时的最大速度为1000 fps
- 2048 x 1080时的最大速度为1977 fps
- 最小帧速率为24 fps
传感器参数
- CMOS传感器
- 12位像素深度
- 4096 x 2304像素
- 6.75 µm像素大小
- 27.6 mm x 15.5 mm
- 超35毫米；31.7毫米对角线
- 1920 x 1080时为超16mm格式
- 全局快门（GS）：基本ISO 640T 彩色
- 滚动快门（RS）：基本ISO 320T彩色；
- 推荐曝光指数范围：1000-1600彩色；
曝光
- 5 μs最小曝光时间。
- 全局快门（默认）。
- 用于控制表观ISO的曝光指数（E.I.）
- VEO4K还支持滚动快门模式，可增加动态范围，降低对黑平衡的依赖。在滚动快门模式下，扫描时间为1毫秒。
存储
- 36 GB、72 GB高速内部RAM
- 机载可移动CFast 2.0卡（S型），高达256GB
录制时间
- 以最大帧速率、最高分辨率录制到最大内存时为6秒
特殊功能
- 10Gb以太网（可选）
- 在多片段记录模式下最多可将内存分为63个独立分区
- 连续录制
- 可编程I/O
- HD-SDI和HDMI视频
- 事件标记
- 帧时间戳（IRIG SMPTE或MISP）
- IRIG输入/输出（调制和未调制）
- 7.5 μs跨越时间
- 标配用于自动/远程控制黑平衡（CSR）的内部机械快门
- 一个12 VDC、12W辅助电源端口
- 辅助IP地址
- 基于现场的固件升级
触发
- 可编程触发位置（前/后触发录制）
- 从摄像机机身或通过软件触发
- 从机身控制按键触发（S型）
- 硬件触发BNC
时钟和同步
- 帧同步到内部或外部时钟（FSYNC）
- IRIG输入/输出（调制或未调制）
- SMPTE时间码支持
信号
- 摄像机机身上BNC中的专用触发和时间码
- S型摄像机机身上的范围数据输入（Fischer）
- 可编程I/O端口包括可调（分配和定义）信号，如F同步、频闪、事件、触发输出、就绪等
连接
- 控制和下载连接
- Gb以太网（标配）；
- 10Gb以太网（可选）
- S型号上的Fischer端口；L型号上的RJ45端口
相机控制
- S型摄像机上的机上控件（OCC）
- Phantom摄像机控制（PCC）
- 可提供SDK
视频输出
- 所有VEO型号均支持3G HD-SDI和HDMI。
- S型号背面有额外的3G HD-SDI BNC端口。
- 支持高达1080p60。
镜头
- 标配尼康F卡口，支持F ＆ G式镜头
- 佳能EOS卡口可选（与Flex4K式EOS卡口兼容）。
- PL卡口可选（与v系列PL卡口兼容）
- C卡口可选（特定于VEO-4K）
图像处理
- 亮度
- 增益
- 伽玛
- 饱和
- 白平衡
- 底电平
- 风格曲线
- 滤波器
- 色彩矩阵
- 图像翻转和旋转
- 裁切
- 缩放
数据采集
- 美国国家仪器公司的M和X系列 在PCC中集成有支持的DAQ模块
运动分析
- 通过Phantom应用程序进行基本测量：
- 距离
- 速度
- 加速度
- 角度和角速度
- 用于目标跟踪的手动和自动点收集
- 兼容第三方解决方案
支持文件格式
- Cine RAW、压缩的Cine、AVI、h.264 mp4、Apple ProRes .mov、Multipage TIFF、MXF PAL、MXF NTSC、未压缩的QuickTime、Windows BMP、OS/2 BMP、PCX、TGA、TIFF、LEAD、JPEG、JTIF、RAW、DNG、DPX
供电
- 100 - 240 VAC、16-32 VDC，通过主电源输入。
- 含80瓦24V电源
- 辅助电源输入，通过S型摄像机上的捕捉端口可降至12V
外观规格
- 尺寸（不含镜头）：5.0 x 5.5 x 6英寸（长 x 宽 x 高）；12.7 x 14 x 15
- 厘米
- 重量：6磅（2.5千克）
环境参数
- 工作温度：-10°C - +50°C
应用程序接口
- Phantom SDK
- LabView
- MatLab
发货时包含
- 电源
- 以太网电缆
- SDI DIN电缆
- Phantom PCC软件
- 入门指南
选件
- 佳能EOS镜头卡口
- PL卡口
- C卡口
- OLPF
热门附件
- 手柄和楔形板
- V-Lock和Gold-mount侧面电池安装板（S型）
- 用于更高功率输出和远程端口的Cameo VEObob（S型）
- 含有定制泡沫填充的箱子
适用于VEO和配件的收纳箱
带手柄和滚轮的Pelican 1510收纳箱 - 黑色。
定制泡沫可收纳带或不带手柄的VEO、电缆、7英尺显示器（厚达1英寸）、摄像机上的显示器、卡、读卡器、电池安装座和提升器等配件。
定制泡沫可收纳带或不带手柄的VEO、电缆、7英尺显示器（厚达1英寸）、摄像机上的显示器、卡、读卡器、电池安装座和提升器等配件。
VEO CAMEO手柄和楔形适配器
这是适用于Phantom VEO摄像机的电影式手柄。 它是Abel Cine的CAMEO系列的一部分，该系列还包括Phantom VEO的定制配件。
手柄是套件的一部分，套件还包括CAMEO楔形适配器（必需）和硬件。
手柄是套件的一部分，套件还包括CAMEO楔形适配器（必需）和硬件。
VEO CAMEO基本安装套件
VEO基本安装套件包括以下电影式组件： Cameo手柄、Cameo提升器、2个楔形适配器、Rosette杆。 组件也可单独提供。
VEO的电池安装座
适用于Phantom VEO S型摄像机的12V电池安装座。 使用楔形适配器（附带）安装到摄像机侧面，并连接到摄像机背面的捕捉端口。 与普通的12-14.4V电池兼容。 可提供V-Lock（如图）和Anton Bauer Gold安装座。
注意：这些只与VEO S型摄像机（而非VEO-L）兼容
注意：这些只与VEO S型摄像机（而非VEO-L）兼容
触发开关，6英尺（2米）电缆
触发开关。连接到摄像机上触发端口或capture电缆、分线盒或Mini-BOB，按下按钮即可手动触发摄像机。
Miro J-Box适配器电缆
将VEO、Miro LC/R/M、Miro C210连接到系统电缆的适配器电缆，设计用于Miro J-Box 2.0
介质和保存时间： 工作流程方面的最大区别在于是否支持CineMag。 Flex4K摄像机使用CineMag IV介质，可以每秒约1GB的速度保存数据。 VEO S型（包括VEO4K-PL）使用CFast介质，可以每秒约90 MB的速度保存Cine原始文件。
CineMag IV支持运行/停止模式（以较低帧速率直接录制到CineMag中）并可通过HDSDI播放文件，而CFast卡和VEO不支持这些功能。
VEO摄像机支持10Gb以太网，而Flex4K摄像机机身没有该功能。 10Gb以太网可以最大限度地减少从RAM到卡的较慢保存时间问题。10Gb以太网可以高达400-500 MB/秒的速度将文件转移到优化的计算机系统。
视频： 视频输出是另一个主要区别，Flex4K支持双模4K视频输出（高达2160 p30），而VEO4K仅支持高达1080 p60的高清格式。 VEO上没有4K视频输出。 VEO不支持多功能的双HDSDI，双HDSDI有一个用于监控的连续实时馈送。 所有视频输出在VEO上互为镜像。 VEO4K有一个HDMI输出，但Flex4K没有。
RAM： Flex4K支持高达128 GB的RAM，而VEO支持高达72 GB的RAM
尺寸和重量： VEO的体积更小，重量更轻，这对于专业设备和安装团队来说是个好消息。
附件电源： Flex4K具有更多的集成电源输出端，包括分量取景器支持和用于远程控制的远程端口。 所有VEO摄像机都有一个12V附件输出（一个4针Hirose端口），用于摄像机上的小监视器和取景器。 VEO-S摄像机与Cameo VEObob兼容 - 该附件安装在摄像机侧面，可将Flex4K的附件输出传递到VEO。
CineMag IV支持运行/停止模式（以较低帧速率直接录制到CineMag中）并可通过HDSDI播放文件，而CFast卡和VEO不支持这些功能。
VEO摄像机支持10Gb以太网，而Flex4K摄像机机身没有该功能。 10Gb以太网可以最大限度地减少从RAM到卡的较慢保存时间问题。10Gb以太网可以高达400-500 MB/秒的速度将文件转移到优化的计算机系统。
视频： 视频输出是另一个主要区别，Flex4K支持双模4K视频输出（高达2160 p30），而VEO4K仅支持高达1080 p60的高清格式。 VEO上没有4K视频输出。 VEO不支持多功能的双HDSDI，双HDSDI有一个用于监控的连续实时馈送。 所有视频输出在VEO上互为镜像。 VEO4K有一个HDMI输出，但Flex4K没有。
RAM： Flex4K支持高达128 GB的RAM，而VEO支持高达72 GB的RAM
尺寸和重量： VEO的体积更小，重量更轻，这对于专业设备和安装团队来说是个好消息。
附件电源： Flex4K具有更多的集成电源输出端，包括分量取景器支持和用于远程控制的远程端口。 所有VEO摄像机都有一个12V附件输出（一个4针Hirose端口），用于摄像机上的小监视器和取景器。 VEO-S摄像机与Cameo VEObob兼容 - 该附件安装在摄像机侧面，可将Flex4K的附件输出传递到VEO。
所有VEO S型号和VEO4K-PL型号都有一个辅助12V电池输入，可通过摄像机的捕捉端口访问。 VEO S型号最大功耗为70瓦，而VEO4K S和PL型号每小时功耗接近75瓦。
Vision Research提供2种电池安装座，分别为安装在摄像机侧面并连接到捕捉端口的V-Lock和AB Gold安装座。 Vision Research还提供一根较短的12V XLR-4针电缆，用于不同的电池安装解决方案（包括导轨安装方式），部件号为VRI-CBL-VEO-S-12VBATT-0R2
注意：VEO L型号与12V电池不兼容。
所有VEO型号都与24V电池兼容，例如，VCLX可以与现在所有VEO摄像机都配备的XLR-3电池电缆（它是电源的一部分）一起使用，其部件号为VRI-CBL-VEO-BATT-2
Vision Research提供2种电池安装座，分别为安装在摄像机侧面并连接到捕捉端口的V-Lock和AB Gold安装座。 Vision Research还提供一根较短的12V XLR-4针电缆，用于不同的电池安装解决方案（包括导轨安装方式），部件号为VRI-CBL-VEO-S-12VBATT-0R2
注意：VEO L型号与12V电池不兼容。
所有VEO型号都与24V电池兼容，例如，VCLX可以与现在所有VEO摄像机都配备的XLR-3电池电缆（它是电源的一部分）一起使用，其部件号为VRI-CBL-VEO-BATT-2
Miro-JB-2一次最多支持4台VEO S型摄像机。当连接到Miro-JB-2时，可以同时为所有4台摄像机供电和对它们进行控制。 当与VEO一起使用时，则需要一个可编程电源来为Miro-JB-2供电。
注意：VEO L型摄像机与Miro-JB-2不兼容
由于摄像机的电源要求，VEO摄像机与早期版本的接线盒不兼容。
虽然Miro-JB-2简化了连接，但VEO摄像机也可以使用F-Sync和/或IRIG进行同步，并使用千兆以太网交换机连接到PCC。
注意：VEO L型摄像机与Miro-JB-2不兼容
由于摄像机的电源要求，VEO摄像机与早期版本的接线盒不兼容。
虽然Miro-JB-2简化了连接，但VEO摄像机也可以使用F-Sync和/或IRIG进行同步，并使用千兆以太网交换机连接到PCC。
我们不直接制造水下外壳等专用外壳。 市场上有制造Phantom摄像机水下外壳的制造商。下面列举了几个制造商：
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
Gates有专门的Flex4K外壳： https://www.gateshousings.com/flex-4k/
Nauticam有适用于Phantom VEO（所有S型VEO）的水下外壳 https://www.nauticam.com/
Prevco是一家水下工程咨询和制造商，专门生产潜水压力容器、仪表外壳、接线盒、通风塞、减压阀和其他与Phantom摄像机兼容的配件
如果您提供水下外壳或知道其他供应商，请告知我们，以便我们添加到此名单中。
大多数Phantom摄像机都配有固定数量的高速动态RAM。当摄像机处于预触发模式（已在用户界面中按下“capture”）时，摄像机会不断将图像录制到该内存中。当到达内存的最大容量时，它会循环回到开始并继续录制，并在摄像机被触发之前不断覆盖自身内容。 此行为称为“循环缓冲区录制”。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
您最终实际保存在内存中的内容取决于您如何设置触发器的功能。可以将其设置为只保存触发后发生的帧（100％后触发）。在此模式下，按下触发器后，内存中已有的所有图像都会被覆盖，并一直录制到内存满为止，然后停止。如果将触发器设置为停止录制（0％后触发）并保存触发前的所有帧，则摄像机将在触发时停止录制，并保存触发之前内存中的所有帧。最后，您可以将触发器设置在中间的任何位置，例如，将90％的录制影片设置为触发前发生的事件和将10％设置为触发后发生的事件。
是的，您可以！ 我们对已停产Phantom摄像机的信息进行了存档。有关大多数已停产产品的信息，请参阅www.phantomhighspeed.com/support上的“按型号搜索支持”部分
Phantom RCU是Flex、Miro和V系列机型的传统解决方案。专为RCU设计的蓝牙适配器也可与AbelCine的手持PCU结合使用，后者也与大多数新型的Phantom摄像机兼容。 蓝牙适配器需要用来与RCU或PCU建立无线连接，并通过“远程端口”（V系列、UHS和Flex摄像机）连接到Phantom摄像机。 请注意，Miro和VEO摄像机型号在摄像机机身上没有“远程”端口。 但是，可以使用CAMEO VEObob附件连接VEO摄像机。
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
Vision Research高度推荐两种第三方解决方案，因为它们适用于所有通过以太网连接的Phantom摄像机：
- Semote手持遥控器包括一个手持单元和一个摄像单元，用于传输信号。该设备提供长达约30米的连接。
- iPhantom应用程序适用于所有Apple IOS设备，可与任何带WiFi路由器的Phantom摄像机进行连接。 这对于VEO S型摄像机（带版本106之后的固件）特别有用，因为这些摄像机包括一个用于Vision Research的USB WiFi加密狗的USB端口。
我们在新泽西州的韦恩工厂提供Phantom摄像机的实际操作培训。为期两天的课程包括讲座和实验，学员可获得最佳的学习体验。本课程针对的是将摄像机用于科学和工程领域的应用。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
可提供现场培训。
对于更喜欢就地培训的北美以外的客户，我们的大多数国际销售合作伙伴都可根据您的需求提供培训课程。
如果您的应用是电视或电影制作，请考虑AbelCine或全球其他专注于“娱乐”市场的Phantom经销商的此类培训课程。
是。在“一般支持文档”页面中查看CE认证声明： phantomhighspeed.com/support
Vision Research欢迎我们的工业用户和娱乐业客户与我们分享慢动作视频。提交很简单。请给我们发送电子邮件（phantom@ametek.com），说明您想要分享的内容。在邮件正文中，请向我们提供有关拍摄、使用的设备、工作流程以及您认为我们需要了解的任何其他内容的所有详细信息。我们将向您发送使用表格的权限。此表单将允许我们使用您的素材并告诉我们如何介绍您的作品。在我们收到填好的表格后，我们将与您协商如何发送素材（我们更喜欢原始的电影文件）。然后，我们会在图库和YouTube频道上发布您的高速视频。我们图库中的慢动作视频每周会轮换一次，这些视频将被随机选入图库中。
Vision Research每月都会发送一份时事通讯，其中介绍了产品公告、专题项目和其他新闻。 填写希望添加到我们电子邮件列表的联系表格！ http://www.phantomhighspeed.com/Contact-Us/Contact-Form
所有带空运选件的Phantom v系列摄像机（这些不再出货）均归类为ECCN 7A994。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
所有Phantom Miro空中应用和Miro空中应用高清摄像机（这些不再出货）均归类为ECCN 9A991D。
所有安装了FAST选件（通常可为您提供>= 1,000,000 fps的帧速率和/或<1微秒的数字曝光）的Phantom摄像机（如Phantom v611、v711、VEO 710和超高速10、11和12系列）均被归类为ECCN 6A003并受出口管制。
ECCN 6A003类摄像机只能出口到这些国家/地区，无需许可证（NLR）：
澳大利亚、奥地利、比利时、保加利亚、加拿大、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、爱尔兰、意大利、日本、拉脱维亚、卢森堡、荷兰、新西兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、韩国、西班牙、瑞典、瑞士、土耳其、英国。
所有其他国家/地区都需要出口许可证。
所有其他Phantom摄像机都被归类为ECCN EAR99。
25微米的微球
使用VEO4K 990S以2,000帧每秒速度拍摄。
